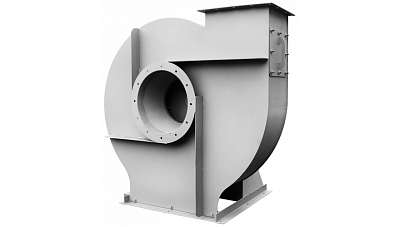

Вентиляторы радиальные ВЦ 5-50 способны развивать среднее давление при одностороннем всасывании рабочей среды. Основная сфера применения – общеобменные или местные канальные вентиляционные сети, системы воздушного отопления и кондиционирование. Возможно применение вентиляторов ВЦ 5-50 в составе линий пневматической транспортировки мелкодисперсных не абразивных материалов, а также на технологических линиях, где техпроцессом предусмотрено перемещение воздушных или химически нейтральных газовоздушных сред.
Предельная температура перемещаемой рабочей среды для радиальных вентиляторов ВЦ 5-50 составляет +80°С при удельном содержании пыли и взвешенных частиц до 0,1 г/м.куб.
Конструктивные особенности вентилятора ВЦ 5-50Вентиляторы радиальные ВЦ 5-50 относятся к группе стационарного оборудования и подлежат установке на жестком несущем основании (перекрытия из металлоконструкций или железобетонный фундамент).
Спиралевидный кожух в форме «улитки» выполняется из тонколистовой конструкционной стали (для вентиляторов ВЦ 5-50 в общепромышленном исполнении). Корпус не имеет возможности проворачиваться относительно опорной плоскости (выходной патрубок «смотрит» вверх). Для придания устойчивости на наружных поверхностях корпуса предусмотрены дополнительные ребра жесткости.
Входной и выходной патрубки вентилятора радиального ВЦ 5-50 имеют фланцы с отверстиями для подключения к воздуховодам вентиляционной сети.
Функцию привода выполняет асинхронный электродвигатель, смонтированный соосно крыльчатке, которая размещена внутри корпуса-«улитки». Рабочее колесо с 10-ю загнутыми назад лопатками насажено непосредственно на ротор электродвигателя (компоновочная схема №1).
В дополнительную комплектацию вентиляторов радиальных ВЦ 5-50 среднего давления могут быть включены виброизоляционные опоры и гибкие вставки.
Для защиты оборудования от коррозии на наружные поверхности нанесено износостойкое лакокрасочное покрытие.
Радиальные вентиляторы ВЦ 5-50 условия эксплуатации
Вентиляторы радиальные ВЦ 5-50 могут эксплуатироваться при температуре окружающей среды от -40°С до +40°С в климатических условиях У и Т по ГОСТ 15150. Категория размещения – 3 и 2. Если двигатель защищен от солнечного излучения и атмосферных осадков, допускается эксплуатация по первой категории размещения.
Заводом-изготовителем выпускаются радиальные вентиляторы ВЦ 5-50 в двух типоразмерах. Базовое исполнение – общепромышленное, но также возможно заказать и купить вентилятор ВЦ 5-50 в коррозионностойком и/или взрывозащищенном исполнении.
Основные варианты изготовления
| Индекс | Назначение и материалы |
|---|---|
| - | Общепромышленные, материал - углеродистая сталь |
| К1 | Коррозионностойкие, материал – нержавеющая сталь |
| В | Взрывозащищенные из разнородных металлов, материал – углеродистая сталь, латунь |
| ВК1 | Взрывозащищенные из разнородных металлов, коррозионностойкие, материал – нержавеющая сталь, латунь |
Технические характеристики Радиальные вентиляторы ВЦ 5-50 №9,0 , исполнение 1
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м 3 | Масса, кг | Виброизоляторы | Виброизоляторы для Ex исп |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин | Номинальная мощность, кВт | Номинальный ток при 380В (50 Гц), А | Тип ЭД | Производи- тельность Q min, тыс. м 3 /ч |
Производи-тельность Q max, тыс. м 3 /ч |
Полное даление Pv min, Па | Полное давление Pv maх, Па | Марка | Количество в комплекте | Марка | Количество в комплекте | |
| 1500 | 22,0 | 43,2 | 180S4 | 10,7 | 22,6 | 2600 | 3300 | 635 | ДО-43 | 6 | ВР 203 | 8 |
| 1500 | 30,0 | 57,6 | 180М4 | 10,7 | 36,2 | 2150 | 3300 | 660 | ДО-43 | 6 | ВР 203 | 8 |
*При изменении типа двигателя масса может меняться
Габаритные и присоединительные размеры радиального вентилятора ВЦ 5-50 №9, Исполнение 1
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Акустические характеристики радиального вентилятора ВЦ 5-50 №9, Исполнение 1
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 1500 | 92 | 95 | 103 | 102 | 99 | 98 | 93 | 87 | 105 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Технические характеристики Радиальные вентиляторы ВЦ 5-50 №8,0 , исполнение 1
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м 3 | Масса, кг | Виброизоляторы | Виброизоляторы для Ex исп |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин | Номинальная мощность, кВт | Номинальный ток при 380В (50 Гц), А | Тип ЭД | Производи- тельность Q min, тыс. м 3 /ч |
Производи-тельность Q max, тыс. м 3 /ч |
Полное даление Pv min, Па | Полное давление Pv maх, Па | Марка | Количество в комплекте | Марка | Количество в комплекте | |
| 1500 | 15,0 | 30,0 | 160S4 | 8,6 | 19,1 | 2200 | 2750 | 465 | ДО-42 | 6 | ВР 203 | 8 |
| 1500 | 18,5 | 36,3 | 160М4 | 8,6 | 31,2 | 1360 | 2750 | 485 | ДО-42 | 6 | ВР 203 | 8 |
*При изменении типа двигателя масса может меняться
Габаритные и присоединительные размеры радиального вентилятора ВЦ 5-50 №8, Исполнение 1
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Акустические характеристики радиального вентилятора ВЦ 5-50 №8, Исполнение 1
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 1500 | 90 | 93 | 101 | 100 | 97 | 96 | 91 | 85 | 103 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
