        Осевые вентиляторы ВО 13-284 4,0

        Главная
        —
        Продукция
        —
        Вентиляторы
        —
        Общеобменные вентиляторы
        —
        Осевые вентиляторы
        —Осевые вентиляторы ВО 13-284

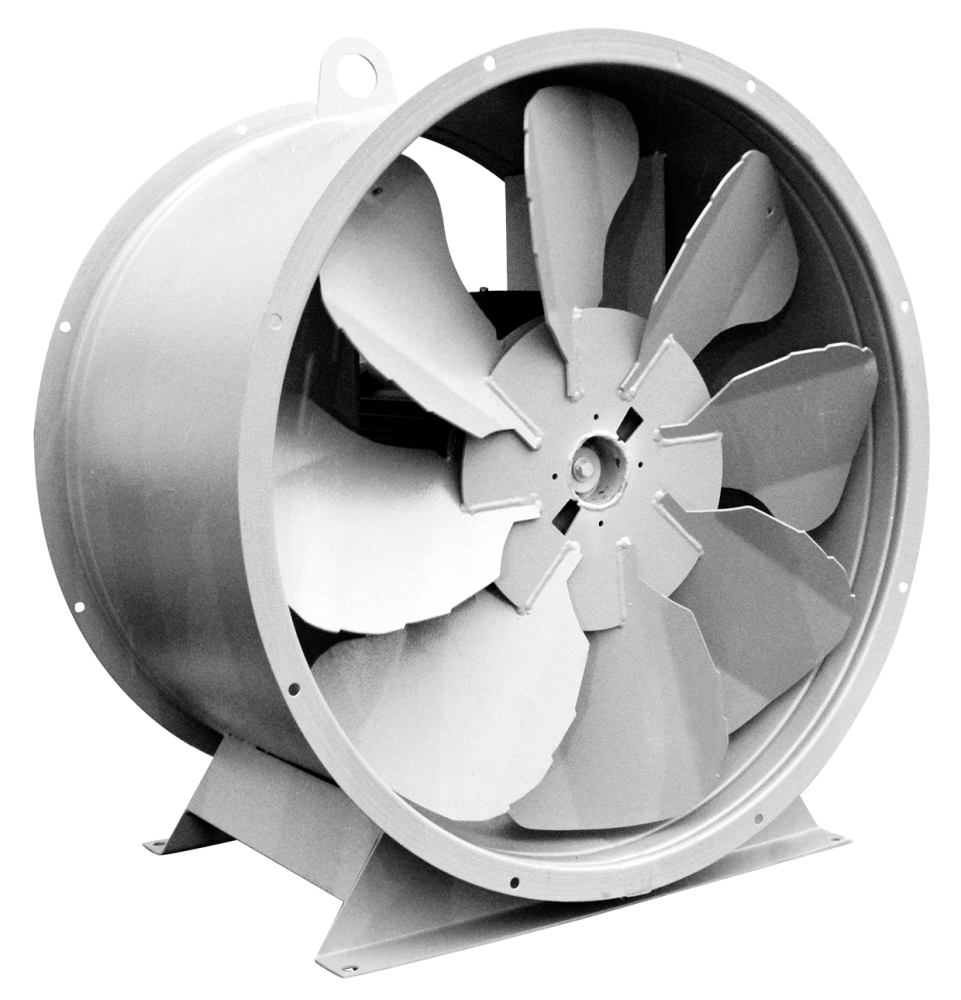

        Осевые вентиляторы ВО 13-284 4,0
        В корзину
        Купить в 1 клик
        Возможны дополнительные опции
        Осевые вентиляторы ВО 13-284
        Типоразмер: 4,0
        4,0
        5,0
        6,3
        7,1
        8,0
        9,0
        10,0
        11,2
        12,5
        16,0
        20,0

        Вентилятор осевой ВО 13-284 №4 низкого давления производится по ТУ 4861-002-85589750-2008.

        Осевой вентилятор ВО 13-284 №4 устанавливается в вентиляционных сетях приточно-вытяжного типа, в системах отопления и кондиционирования, противодымной защиты зданий и сооружений различного назначения. Направление вращения – против часовой стрелки (ЛЕВ) или по часовой (ПР), направление воздушного потока – от двигателя, к двигателю или реверсивное. Вентиляторы ВО 13-284-4 работают в вертикальном и горизонтальном положении, в дополнительную комплектацию могут быть включены направляющий и спрямляющий аппараты.

        Подробности
        Наличие и цену уточняйте у наших менеджеров.
        Осевые вентиляторы ВО 13-284 4,0
        В корзину
        Купить в 1 клик
        Возможны дополнительные опции
        • Описание
        • Технические характеристики
        • Аэродинамические характеристики
        • Габаритные и присоединительные размеры
        • Акустические характеристики
        • Технические характеристики
        • Аэродинамические характеристики
        • Габаритные и присоединительные размеры
        • Акустические характеристики
        • Технические характеристики
        • Аэродинамические характеристики
        • Габаритные и присоединительные размеры
        • Акустические характеристики
        • Технические характеристики
        • Аэродинамические характеристики
        • Габаритные и присоединительные размеры
        • Акустические характеристики
        • Технические характеристики
        • Аэродинамические характеристики
        • Габаритные и присоединительные размеры
        • Акустические характеристики
        • Технические характеристики
        • Аэродинамические характеристики
        • Габаритные и присоединительные размеры
        • Акустические характеристики
        • Технические характеристики
        • Аэродинамические характеристики
        • Габаритные и присоединительные размеры
        • Акустические характеристики
        • Технические характеристики
        • Аэродинамические характеристики
        • Габаритные и присоединительные размеры
        • Акустические характеристики
        • Технические характеристики
        • Аэродинамические характеристики
        • Габаритные и присоединительные размеры
        • Акустические характеристики
        • Технические характеристики
        • Аэродинамические характеристики
        • Габаритные и присоединительные размеры
        • Акустические характеристики
        • Технические характеристики
        • Аэродинамические характеристики
        • Габаритные и присоединительные размеры
        • Акустические характеристики
        • Доставка и оплата

        Вентиляторы осевые низкого давления ВО 13-284

        Вентиляторы осевые ВО 13-284 находят применение в канальных вентиляционных сетях приточного и/или вытяжного типа. Могут также эксплуатироваться в составе противодымной вентиляции, системах воздушного отопления или кондиционирования и в прочих санитарно-гигиенических целях, если условия эксплуатации не нарушают требования, установленные производителем.

        Осевые вентиляторы ВО 13-284 применяются для создания принудительного воздухообмена в жилых, общественных, административных и производственных помещениях.

        Рабочая среда – уличный или воздух помещений, не содержащий взрыво- и пожароопасных компонентов, липких веществ и волокнистых материалов.

        Конструктивные особенности вентилятора ВО 13-284

        Вентиляторы осевые ВО 13-284 выпускаются предприятием-изготовителем в полностью собранном и готовом к монтажу виде.

        Функцию корпуса выполняет цилиндрическая обечайка из листового металла, на торцах которой предусмотрены фланцы с отверстиями под крепление к круглым вентиляционным воздуховодам соответствующего сечения. Подсоединение вентилятора осевого ВО 13-284 к вентканалам может быть непосредственным (с применением уплотнительной ленты) или через гибкие вставки соответствующего типоразмера.

        В нижней части корпусной обечайки имеется опорная рамка для установки вентилятора ВО 13-284 на поверхность.

        Внутри корпуса-обечайки размещается рабочее колесо, которое в зависимости от типоразмера агрегата может насчитывать от 4-х до 12-ти лопастей. Количество лопаток и угол их установки уточняется при оформлении заказа.

        Вентиляторы осевые ВО 13-284 выпускаются в двух вариантах изготовления: 121 и К06.

        Электрический двигатель размещается соосно рабочему колесу, втулка которого непосредственно напрессована на ротор.

        Вентиляторы ВО 13-284 могут работать на приток воздуха, его вытяжку и в реверсивном режиме.

        В дополнительную комплектацию могут быть включены направляющий и спрямляющий аппараты.

        Осевые вентиляторы ВО 13-284 условия эксплуатации

        Вентиляторы осевые ВО 13-284 рассчитаны на долговременную бесперебойную работу в климатических условиях У и Т по ГОСТ 1510 при температуре воздуха от -40°С до +40°С и его относительной влажности до 80%.

        Среднеквадратичный уровень вибраций в месте установки вентилятора ВО 13-284 не должен превышать 2 мм/с.

        Осевые вентиляторы ВО 13-284 выпускаются заводом-изготовителем в 11-ти стандартных типоразмерах. В базовом варианте агрегаты имеют общепромышленное исполнение (из конструкционной низкоуглеродистой стали). Также можно заказать и купить вентиляторы ВО 13-284 в коррозионностойком или взрывозащищенном исполнениях.

        Основные варианты изготовления

        Индекс    Назначение и материалы
        - Общепромышленное исполнение, материал – углеродистая сталь
        К1 Коррозионностойкое исполнение, материал – нержавеющая сталь
        В (В1) Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь
        ВК1 Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь



        Технические характеристики Осевые вентиляторы ВО 13-284 №20,0

        Исполнение 121 Типоразмер двигателя Установочная мощность, кВт Частота вращения РК, об/мин Производительность, м³/с Полное давление, Па Масса, кг
        4/15°- 20 225М8 30 750 16,6-45,5 360-155 1270
        4/20°- 20 225М8 30 750 23,7-53,8 410-225 1270
        4/25°- 20 225М8 30 750 34,3-62,0 430-300 1270
        4/30°- 20 250S8 37 750 47,3-69,4 450-380 1400
        6/15°- 20 225М8 30 750 19,0-48,1 475-180 1270
        6/20°- 20 225М8 30 750 23,7-58,0 530-265 1270
        6/25°- 20 250S8 37 750 34,3-66,3 570-350 1400
        6/30°- 20 280S8 55 750 45,0-74,4 605-435 1700
        8/20°- 20 225М8 30 750 26,8 - 60,4 600 - 285 1270
        8/25°- 20 250М8 45 750 32,7-70,6 680-390 1450
        8/30°- 20 280S8 55 750 47,6 - 77,0 690 - 465 1700
        10/20°- 20 250S8 37 750 27,2-61,8 650-305 1400
        10/25°- 20 280S8 55 750 33,4-74,1 770-420 1700
        10/30°- 20 280М8 75 750 47,8-79,2 770-490 1750
        Исполнение К06 Типоразмер двигателя Установочная мощность, кВт Частота вращения РК, об/мин Производительность, м³/с Полное давление, Па Масса, кг
        12к/25° - 20 280М8 75 750 30-50 970-390 1750
        12к/30° - 20 280М8 75 750 37-60 1030-515 1750
        12к/35° - 20 315М8 110 750 44-67 1155-710 2020

        Аэродинамические характеристики осевого вентилятора ВО 13-284 №20

        Аэродинамические характеристики осевого вентилятора ВО 13-284 №20     Аэродинамические характеристики осевого вентилятора ВО 13-284 №20

        Аэродинамические характеристики осевого вентилятора ВО 13-284 №20     Аэродинамические характеристики осевого вентилятора ВО 13-284 №20

        Аэродинамические характеристики осевого вентилятора ВО 13-284 №20

        * Условные обозначения:

        4/30° – ВО с четырьмя лопатками и углом установки 30°

        37/750 – электродвигатель (для ВО) мощностью 37 кВт и частотой вращения 750 об./мин


        Габаритные и присоединительные размеры осевого вентилятора ВО 13-284 №20

        Осевой вентилятор ВО 13-284 №20

        Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

        h эл., мм Диаметры Высота I, мм Расстояния между отверстиями для крепления Диаметры n, мм
        D, мм D1, мм D2, мм H, мм H1, мм H2, мм L, мм L1max, мм L2, мм b, мм d, мм d1, мм
        225-315 2020 2080 2220 1110 2220 --- 60 1120 1500 1000 1750 14 28 28

        Акустические характеристики осевого вентилятора ВО 13-284 №20

        Частота вращения, об/мин Значение Lpi в октавных полосах f, Гц Lpa, дБА
        125 250 500 1000 2000 4000 8000
        750 104 111 113 109 102 98 88 111

        Технические характеристики Осевые вентиляторы ВО 13-284 №16,0

        Исполнение 121 Типоразмер двигателя Установочная мощность, кВт Частота вращения РК, об/мин Производительность, м³/с Полное давление, Па Масса, кг
        4/15°- 16 160М8 11 750 8,5-23,3 230-98 660
        4/20°- 16 160М8 11 750 12,1-27,5 260-145 660
        4/25°- 16 160М8 11 750 17,6-31,8 275-190 660
        4/30°- 16 160М8 11 750 24,3-35,5 285-245 660
        6/15°- 16 160М8 11 750 9,7-24,6 305-115 660
        6/20°- 16 160М8 11 750 12,1-29,7 340-170 660
        6/25°- 16 180М8 15 750 17,6-34,0 365-225 695
        6/30°- 16 180М8 15 750 23,0-38,1 385-280 695
        8/20°- 16 160М8 11 750 13,7-30,9 385-185 660
        8/25°- 16 180М8 15 750 16,7-36,1 435-250 695
        8/30°- 16 180М8 18,5 750 24,4-39,5 445-300 695
        10/20°- 16 160М8 11 750 13,9-31,7 415-195 660
        10/25°- 16 180М8 15 750 17,1-38,0 495-270 695
        10/30°- 16 200L8 22 750 24,5-40,6 495-315 810
        Исполнение К06 Типоразмер двигателя Установочная мощность, кВт Частота вращения РК, об/мин Производительность, м³/с Полное давление, Па Масса, кг
        12к/25° - 16 200М8 18,5 750 15,3-25,6 620-250 770
        12к/30° - 16 225М8 30 750 18,9-30,7 660-330 855
        12к/35° - 16 250S8 37 750 22,4-34,2 740-450 990
        12к/40° - 16 250S8 37 750 24,8-38,2 775-540 990
        12к/45° - 16 250М8 45 750 29,5-42,2 825-660 1040

        Аэродинамические характеристики осевого вентилятора ВО 13-284 №16

        Аэродинамические характеристики осевого вентилятора ВО 13-284 №16     Аэродинамические характеристики осевого вентилятора ВО 13-284 №16

        Аэродинамические характеристики осевого вентилятора ВО 13-284 №16     Аэродинамические характеристики осевого вентилятора ВО 13-284 №16

        Аэродинамические характеристики осевого вентилятора ВО 13-284 №16

        * Условные обозначения:

        4/30° – ВО с четырьмя лопатками и углом установки 30°

        11/750 – электродвигатель (для ВО) мощностью 11 кВт и частотой вращения 750 об./мин


        Габаритные и присоединительные размеры осевого вентилятора ВО 13-284 №16

        Осевой вентилятор ВО 13-284 №16

        Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

        h эл., мм Диаметры Высота I, мм Расстояния между отверстиями для крепления Диаметры n, мм
        D, мм D1, мм D2, мм H, мм H1, мм H2, мм L, мм L1max, мм L2, мм b, мм d, мм d1, мм
        160-250 1615 1700 1760 880 1760 --- 50 1000 1200 900 1650 12 24 28

        Акустические характеристики осевого вентилятора ВО 13-284 №16

        Частота вращения, об/мин Значение Lpi в октавных полосах f, Гц Lpa, дБА
        125 250 500 1000 2000 4000 8000
        750 102 107 108 105 99 93 85 108

        Технические характеристики Осевые вентиляторы ВО 13-284 №12,5

        Исполнение 121 Типоразмер двигателя Установочная мощность, кВт Частота вращения РК, об/мин Производительность, м³/с Полное давление, Па Масса, кг
        4/15°- 12,5 112МВ8 3 750 3,9-10,8 130-55 255
        4/20°- 12,5 112МВ8 3 750 5,6-12,8 150-80 255
        4/25°- 12,5 112МВ8 3 750 8,2-14,7 160-110 255
        4/30°- 12,5 112МВ8 3 750 11,2 - 16,5 165-140 255
        4/15°- 12,5 112МВ6 4 1000 5,1-14,0 220-95 255
        4/20°- 12,5 112МВ6 4 1000 7,3-16,6 255-140 255
        4/25°- 12,5 132S6 5,5 1000 10,9-19,8 290-200 280
        4/30°- 12,5 132М6 7,5 1000 15,1-22,1 300-255 295
        6/15°- 12,5 112МВ8 3 750 4,5-11,4 175-65 255
        6/20°- 12,5 112МВ8 3 750 5,6-13,8 195-100 255
        6/25°- 12,5 132S8 4 750 8,2-15,7 210-130 280
        6/30°- 12,5 132S8 4 750 10,7-17,6 220-160 280
        6/15°- 12,5 112МВ6 4 1000 5,8-14,8 295-110 255
        6/20°- 12,5 132М6 7,5 1000 7,6-18,5 350-175 295
        6/25°- 12,5 160S6 11 1000 10,9-21,1 380-235 435
        6/30°- 12,5 160S6 11 1000 14,3-23,7 400-290 435
        8/20°- 12,5 132S8 4 750 6,3-14,3 220-105 280
        8/25°- 12,5 132S8 4 750 7,8-16,8 250-145 280
        8/30°- 12,5 132М8 5,5 750 11,3-18,3 255-170 295
        8/20°- 12,5 132М6 7,5 1000 8,5-19,3 400-190 295
        8/25°- 12,5 160S6 11 1000 10,4-22,5 450-260 435
        8/30°- 12,5 160М6 15 1000 15,2-24,6 460-310 460
        10/20°- 12,5 132S8 4 750 6,5 - 14,7 240-110 280
        10/25°- 12,5 132S8 4 750 7,9 - 17,6 285 - 155 280
        10/30°- 12,5 132М8 5,5 750 11,4-18,8 285-180 295
        10/20°- 12,5 132М6 7,5 1000 8,7-19,7 435-200 295
        10/25°- 12,5 160S6 11 1000 10,6 - 23,6 515-280 435
        10/30°- 12,5 160М6 15 1000 15,2-25,2 515-325 460
        Исполнение К06 Типоразмер двигателя Установочная мощность, кВт Частота вращения РК, об/мин Производительность, м³/с Полное давление, Па Масса, кг
        12к/25° - 12,5 132М8 5,5 750 7,3-12,2 380-150 295
        12к/30° - 12,5 160S8 7,5 750 9,0-14,6 405-200 435
        12к/35° - 12,5 160М8 11 750 10,7-16,3 450-275 460
        12к/40° - 12,5 160М8 11 750 11,8-18,3 470-330 460
        12к/45° - 12,5 180М8 15 750 14,1-20,1 505 - 405 495
        12к/25° - 12,5 160М6 15 750 9,9-16,6 695-280 460
        12к/30° - 12,5 180М6 18,5 750 12,2-19,8 740-370 495
        12к/35° - 12,5 200М6 22 750 14,5-22,1 830-510 570
        12к/40° - 12,5 200L6 30 750 16,0-24,8 870-610 610
        12к/45° - 12,5 225М6 37 750 19,1-27,3 930-740 655

        Аэродинамические характеристики осевого вентилятора ВО 13-284 №12,5

        Аэродинамические характеристики осевого вентилятора ВО 13-284 №12,5     Аэродинамические характеристики осевого вентилятора ВО 13-284 №12,5

        Аэродинамические характеристики осевого вентилятора ВО 13-284 №12,5     Аэродинамические характеристики осевого вентилятора ВО 13-284 №12,5

        Аэродинамические характеристики осевого вентилятора ВО 13-284 №12,5     Аэродинамические характеристики осевого вентилятора ВО 13-284 №12,5

        * Условные обозначения:

        4/30° – ВО с четырьмя лопатками и углом установки 30°

        3/750 – электродвигатель (для ВО) мощностью 3 кВт и частотой вращения 750 об./мин


        Габаритные и присоединительные размеры осевого вентилятора ВО 13-284 №12,5

        Осевой вентилятор ВО 13-284 №12,5

        Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

        h эл., мм Диаметры Высота I, мм Расстояния между отверстиями для крепления Диаметры n, мм
        D, мм D1, мм D2, мм H, мм H1, мм H2, мм L, мм L1max, мм L2, мм b, мм d, мм d1, мм
        132-160 1260 1300 1390 695 1390 --- 35 750 753 680 1120 10 15 32

        Акустические характеристики осевого вентилятора ВО 13-284 №12,5

        Частота вращения, об/мин Значение Lpi в октавных полосах f, Гц Lpa, дБА
        125 250 500 1000 2000 4000 8000
        750 94 99 100 96 90 83 73 100
        1000 100 105 106 102 96 89 79 106

        Технические характеристики Осевые вентиляторы ВО 13-284 №11,2

        Исполнение 121 Типоразмер двигателя Установочная мощность, кВт Частота вращения РК, об/мин Производительность, м³/с Полное давление, Па Масса, кг
        4/15°- 11,2 112MA8 2,2 750 2,8-7,7 100-45 240
        4/20°- 11,2 112MA8 2,2 750 4,0-9,1 120-65 240
        4/25°- 11,2 112MA8 2,2 750 5,8-10,5 125-85 240
        4/30°- 11,2 112MB8 3 750 8,0-11,8 130-110 240
        4/15°- 11,2 112MA6 3 1000 3,6-10,0 175-75 240
        4/20°- 11,2 112MA6 3 1000 5,2-11,9 200-110 240
        4/25°- 11,2 112MB6 4 1000 7,6-13,7 215-150 240
        4/30°- 11,2 132S6 5,5 1000 10,8-15,9 240-200 260
        6/15°- 11,2 112МА8 2,2 750 3,2-8,2 140-50 240
        6/20°- 11,2 112МА8 2,2 750 4,0-9,9 155-75 240
        6/25°- 11,2 112МАВ8 3 750 5,8-11,3 165-100 240
        6/30°- 11,2 112МВ8 3 750 7,6-12,6 175-125 240
        6/15°- 11,2 112МВ6 4 1000 4,2-10,6 240-90 240
        6/20°- 11,2 112MB6 4 1000 5,2-12,8 260-130 240
        6/25°- 11,2 132М6 7,5 1000 7,8-15,2 300-185 240
        6/30°- 11,2 160S6 11 1000 10,3-17,0 320-230 275
        8/20°- 11,2 112АМ8 2,2 750 4,5-10,3 175-80 240
        8/25°- 11,2 112МВ8 3 750 5,5-12,0 200-110 240
        8/30°- 11,2 132S8 4 750 8,1-13,1 205-135 260
        8/20°- 11,2 132S6 5,5 1000 6,1-13,8 320-150 260
        8/25°- 11,2 132М6 7,5 1000 7,4-16,1 360-200 275
        8/30°- 11,2 160S6 11 1000 10,9-17,6 370-240 410
        10/20°- 11,2 112МВ8 3 750 4,6-10,5 190-85 240
        10/25°- 11,2 132S8 4 750 5,7-12,6 225-120 260
        10/30°- 11,2 132S8 4 750 8,1-13,5 230-145 260
        10/20°- 11,2 132М6 7,5 1000 6,2-14,1 340-160 260
        10/25°- 11,2 160S6 11 1000 7,6-16,9 410-220 410
        10/30°- 11,2 160S6 11 1000 10,9-18,1 420-260 410

        Аэродинамические характеристики осевого вентилятора ВО 13-284 №11,2

        Аэродинамические характеристики осевого вентилятора ВО 13-284 №11,2     Аэродинамические характеристики осевого вентилятора ВО 13-284 №11,2

        Аэродинамические характеристики осевого вентилятора ВО 13-284 №11,2     Аэродинамические характеристики осевого вентилятора ВО 13-284 №11,2

        * Условные обозначения:

        4/30° – ВО с четырьмя лопатками и углом установки 30°

        5,5/1000 – электродвигатель (для ВО) мощностью 5,5 кВт и частотой вращения 1000 об./мин


        Габаритные и присоединительные размеры осевого вентилятора ВО 13-284 №11,2

        Осевой вентилятор ВО 13-284 №11,2

        Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

        h эл., мм Диаметры Высота I, мм Расстояния между отверстиями для крепления Диаметры n, мм
        D, мм D1, мм D2, мм H, мм H1, мм H2, мм L, мм L1max, мм L2, мм b, мм d, мм d1, мм
        112 1130 1180 1250 625 1250 --- 25 600 600 550 1020 10 15 32

        Акустические характеристики осевого вентилятора ВО 13-284 №11,2

        Частота вращения, об/мин Значение Lpi в октавных полосах f, Гц Lpa, дБА
        125 250 500 1000 2000 4000 8000
        750 88 99 98 94 88 80 72 99
        1000 100 103 105 102 97 92 87 103

        Технические характеристики Осевые вентиляторы ВО 13-284 №10,0

        Исполнение 121 Типоразмер двигателя Установочная мощность, кВт Частота вращения РК, об/мин Производительность, м³/с Полное давление, Па Масса, кг
        4/15°- 10 100L6 2,2 1000 2,6-7,2 145-60 170
        4/20°- 10 100L6 2,2 1000 3,7-8,5 165-90 170
        4/25°- 10 100L6 2,2 1000 5,4-9,8 170-120 170
        4/15°- 10 100S4 3 1500 4,0-11,0 340-145 165
        4/20°- 10 112M4 5,5 1500 5,8-13,1 385-210 185
        4/25°- 10 132S4 7,5 1500 8,5-15,3 420-290 205
        4/30°- 10 132M4 11 1500 11,7-17,1 435-370 225
        6/15°- 10 100L6 2,2 1000 3,0-7,6 190-70 170
        6/20°- 10 100l6 2,2 1000 3,7-9,2 210-105 170
        6/25°- 10 112ma6 3 1000 5,4-10,5 230-140 185
        6/15°- 10 112M4 5,5 1500 4,6-11,7 450-170 185
        6/20°- 10 132S4 7,5 1500 5,8-14,3 515-260 205
        6/25°- 10 132M4 11 1500 8,5-16,4 555-340 225
        6/30°- 10 132M4 11 1500 11,1-18,3 585-425 225
        8/20°- 10 100L6 2,2 1000 4,2-9,5 240-115 170
        8/25°- 10 112MA6 3 1000 5,2-11,2 270-155 185
        8/30°- 10 112MB6 4 1000 7,5-12,2 275-185 185
        8/20°- 10 132S4 7,5 1500 6,6-14,9 580-280 205
        8/25°-10 132M4 11 1500 8,1-17,4 660-380 225
        8/30°- 10 160S4 15 1500 11,7-19,0 670-450 315
        10/20°- 10 112MA6 3 1000 4,3-9,8 260-120 185
        10/25°- 10 112MB6 4 1000 5,3-11,7 305-165 185
        10/30°- 10 112MB7 4 1000 7,5-12,5 305-196 185
        10/20°- 10 132S4 7,5 1500 6,7-15,2 630-295 205
        10/25°- 10 132M4 11 1500 8,2-18,3 750-405 225
        10/30°- 10 160S4 15 1500 11,8-19,5 750-475 315
        Исполнение К06 Типоразмер двигателя Установочная мощность, кВт Частота вращения РК, об/мин Производительность, м³/с Полное давление, Па Масса, кг
        12к/25° -10 112МВ6 4 1000 4,9-8,1 410-165 185
        12к/30° - 10 132S6 5,5 1000 6,0-9,7 435-220 205
        12к/35° - 10 132М6 7,5 1000 7,4-11,3 530-325 225
        12к/40° - 10 160S6 11 1000 8,2-12,7 555-390 315
        12к/45° - 10 160S6 11 1000 9,8-14,0 595-475 315
        12к/25° - 10 160S4 15 1500 7,5-12,5 965-385 315
        12к/30° - 10 160М4 18,5 1500 9,2-15,0 1030-515 340
        12к/35° - 10 180М4 30 1500 11,0-16,7 1155-710 375
        12к/40° - 10 180М4 30 1500 12,1-18,7 1210-850 375
        12к/45° - 10 200М4 37 1500 14,8-21,2 1365-1100 450

        Аэродинамические характеристики осевого вентилятора ВО 13-284 №10

        Аэродинамические характеристики осевого вентилятора ВО 13-284 №10     Аэродинамические характеристики осевого вентилятора ВО 13-284 №10

        Аэродинамические характеристики осевого вентилятора ВО 13-284 №10      Аэродинамические характеристики осевого вентилятора ВО 13-284 №10

        Аэродинамические характеристики осевого вентилятора ВО 13-284 №10

        * Условные обозначения:

        4/30° – ВО с четырьмя лопатками и углом установки 30°

        11/1500 – электродвигатель (для ВО) мощностью 11 кВт и частотой вращения 1500 об./мин


        Габаритные и присоединительные размеры осевого вентилятора ВО 13-284 №10

        Осевой вентилятор ВО 13-284 №10

        Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

        h эл., мм Диаметры Высота I, мм Расстояния между отверстиями для крепления Диаметры n, мм
        D, мм D1, мм D2, мм H, мм H1, мм H2, мм L, мм L1max, мм L2, мм b, мм d, мм d1, мм
        100-180 1010 1050 1140 570 1140 --- 60 650 723 530 910 10 18 32

        Акустические характеристики осевого вентилятора ВО 13-284 №10

        Частота вращения, об/мин Значение Lpi в октавных полосах f, Гц Lpa, дБА
        125 250 500 1000 2000 4000 8000
        1000 100 98 99 97 92 86 78 101
        1500 99 110 109 105 99 91 83 110

        Технические характеристики Осевые вентиляторы ВО 13-284 №9,0

        Исполнение 121 Типоразмер двигателя Установочная мощность, кВт Частота вращения РК, об/мин Производительность, м³/с Полное давление, Па Масса, кг
        4/15°-9 100L6 2,2 1000 1,9 - 5,2 115 - 45 160
        4/20°-9 100L6 2,2 1000 2,7 - 6,1 130 - 70 160
        4/25°-9 100L6 2,2 1000 3,9 - 7,1 140 - 95 160
        4/30°-9 100L6 2,2 1000 5,4 - 7,9 145 - 120 160
        4/15°-9 100S4 3 1500 2,9 - 8,0 270 - 115 155
        4/20°-9 100L4 4 1500 4,1 - 9,5 310 - 170 160
        4/25°-9 112М4 5,5 1500 6,0 - 10,0 330 - 220 175
        4/30°-9 132S4 7,5 1500 8,3 - 12,2 340 - 290 175
        6/15°-9 100L6 2,2 1000 2,1 - 5,5 150 - 55 160
        6/20°-9 100L6 2,2 1000 2,7 - 6,6 170 - 85 160
        6/25°-9 100L6 2,2 1000 3,9 - 7,6 185 - 110 160
        6/30°-9 112МА6 3 1000 5,1 - 8,5 195 - 140 175
        6/15°-9 100L4 4 1500 3,3 - 8,5 365 - 135 160
        6/20°-9 112М4 5,5 1500 4,1 - 10,2 400 - 200 175
        6/25°-9 132S4 7,5 1500 6,1 - 12,9 450 - 275 195
        6/30°-9 132М4 11 1500 8,0 - 13,3 470 - 2340 210
        8/20°-9 100L6 2,2 1000 3,0 - 6,9 190 - 90 160
        8/25°-9 112МА6 3 1000 3,7 - 8,1 215 - 120 175
        8/30°-9 112МА6 3 1000 5,4 - 8,8 220 - 150 175
        8/20°-9 112М4 5,5 1500 4,7 - 10,7 455 - 215 175
        8/25°-9 132М4 11 1500 5,8 - 12,6 530 - 300 195
        8/30°-9 132М4 11 1500 8,5 - 13,8 545 - 365 210
        10/20°-9 100L6 2,2 1000 3,1 - 7,1 210 - 95 160
        10/25°-9 112МА6 3 1000 3,8 - 8,5 245 - 135 175
        10/30°-9 112МВ6 4 1000 5,5 - 9,1 250 - 115 175
        10/20°-9 132S6 7,5 1500 4,8 - 11,1 510 - 235 195
        10/25°-9 132М4 11 1500 6,0 - 13,3 600 - 330 210
        10/30°-9 132М4 11 1500 8,5 - 14,2 605 - 385 210

        Аэродинамические характеристики осевого вентилятора ВО 13-284 №9

        Аэродинамические характеристики осевого вентилятора ВО 13-284 №9     Аэродинамические характеристики осевого вентилятора ВО 13-284 №9

        Аэродинамические характеристики осевого вентилятора ВО 13-284 №9     Аэродинамические характеристики осевого вентилятора ВО 13-284 №9

        * Условные обозначения:

        4/30° – ВО с четырьмя лопатками и углом установки 30°

        15/1000 – электродвигатель (для ВО) мощностью 15 кВт и частотой вращения 1000 об./мин


        Габаритные и присоединительные размеры осевого вентилятора ВО 13-284 №9

        Осевой вентилятор ВО 13-284 №9

        Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

        h эл., мм Диаметры Высота I, мм Расстояния между отверстиями для крепления Диаметры n, мм
        D, мм D1, мм D2, мм H, мм H1, мм H2, мм L, мм L1max, мм L2, мм b, мм d, мм d1, мм
        112-160 910 950 1020 510 1020 --- 25 600 699 550 750 10 15 32

        Акустические характеристики осевого вентилятора ВО 13-284 №9

        Частота вращения, об/мин Значение Lpi в октавных полосах f, Гц Lpa, дБА
        125 250 500 1000 2000 4000 8000
        1000 87 98 97 93 87 79 71 98
        1500 93 96 97 94 90 85 80 95

        Технические характеристики Осевые вентиляторы ВО 13-284 №8,0

        Исполнение 121 Типоразмер двигателя Установочная мощность, кВт Частота вращения РК, об/мин Производительность, м³/с Полное давление, Па Масса, кг
        4/15°-8 80А6 0,75 1000 1,3 - 3,7 90 - 40 105
        4/20°-8 80А6 0,75 1000 1,9 - 4,3 105 - 55 105
        4/25°-8 80А6 0,75 1000 2,8 - 5,0 110 - 75 105
        4/15°-8 80А4 1,1 1500 2,0 - 5,5 205 - 90 105
        4/20°-8 80В4 1,5 1500 2,9 - 6,5 235 - 130 105
        4/25°-8 90L4 2,2 1500 4,2 - 7,7 269 - 180 115
        4/30°-8 100S4 3 1500 5,9 - 8,6 270 - 230 120
        6/15°-8 80А6 0,75 1000 1,5 - 3,9 120 - 45 105
        6/20°-8 80А6 0,75 1000 1,9 - 4,7 135 - 70 105
        6/25°-8 80А6 0,75 1000 2,8 - 5,4 145 - 90 105
        6/30°-8 80В6 1,1 1000 5,9 - 8,6 155 - 110 105
        6/20°-8 90L4 2,2 1500 2,9 - 7,2 320 - 160 115
        6/25°-8 100S4 3 1500 4,3 - 8,2 345 - 210 120
        6/30°-8 100L4 4 1500 5,6 - 9,2 365 - 265 125
        8/20°-8 90L6 1,5 1000 2,2 - 4,9 150 - 75 115
        8/25°-8 90L6 1,5 1000 2,6 - 5,7 170 - 100 115
        8/30°-8 90L6 1,5 1000 3,8 - 6,2 175 - 120 115
        8/20°-8 90L4 2,2 1500 3,3 - 7,5 360 - 175 115
        8/25°-8 100L4 4 1500 4,0 - 8,8 410 - 235 125
        8/30°-8 100L4 4 1500 5,9 - 9,6 420 - 280 125
        10/20°-8 90L6 1,5 1000 2,2 - 5,0 165 - 75 115
        10/25°-8 90L6 1,5 1000 2,7 - 6,0 195 - 105 115
        10/30°-8 90L6 1,5 1000 3,9 - 6,4 195 - 125 115
        10/20°-8 100S4 3 1500 3,4 - 7,7 395 - 185 120
        10/25°-8 100L4 4 1500 4,2 - 2,2 465 - 225 125
        10/30°-8 112М4 5,5 1500 6,0 - 9,9 465 - 295 140
        Исполнение К06 Типоразмер двигателя Установочная мощность, кВт Частота вращения РК, об/мин Производительность, м³/с Полное давление, Па Масса, кг
        12к/25° - 8 90L6 1,5 1000 2,5-4,2 260-105 115
        12к/30° - 8 100L6 2,2 1000 3,1-5,0 280-140 125
        12к/35° - 8 100L6 2,2 1000 3,6-5,6 310-190 125
        12к/40° - 8 112МА6 3 1000 4,0-6,2 325-230 140
        12к/45° - 8 112МВ6 4 1000 4,8-6,9 350-280 140
        12к/25° - 8 112М4 5,5 1500 3,8-6,4 620-250 140
        12к/30° - 8 132S4 7,5 1500 4,7-7,7 660-330 160
        12к/35° - 8 132S4 7,5 1500 5,6-8,5 740-455 160
        12к/40° - 8 132М4 11 1500 6,2-9,6 775-540 180
        12к/45° - 8 132М4 11 1500 7,4-10,6 825-660 180

        Аэродинамические характеристики осевого вентилятора ВО 13-284 №8

        Аэродинамические характеристики осевого вентилятора ВО 13-284 №8     Аэродинамические характеристики осевого вентилятора ВО 13-284 №8

        Аэродинамические характеристики осевого вентилятора ВО 13-284 №8     Аэродинамические характеристики осевого вентилятора ВО 13-284 №8

        Аэродинамические характеристики осевого вентилятора ВО 13-284 №8

        * Условные обозначения:

        4/30° – ВО с четырьмя лопатками и углом установки 30°

        3/1500 – электродвигатель (для ВО) мощностью 3 кВт и частотой вращения 1500 об./мин


        Габаритные и присоединительные размеры осевого вентилятора ВО 13-284 №8

        Осевой вентилятор ВО 13-284 №8

        Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

        h эл., мм Диаметры Высота I, мм Расстояния между отверстиями для крепления Диаметры n, мм
        D, мм D1, мм D2, мм H, мм H1, мм H2, мм L, мм L1max, мм L2, мм b, мм d, мм d1, мм
        80-132 810 850 868 455 889 962 35 600 639 530 650 10,5 15 32

        Акустические характеристики осевого вентилятора ВО 13-284 №8

        Частота вращения, об/мин Значение Lpi в октавных полосах f, Гц Lpa, дБА
        125 250 500 1000 2000 4000 8000
        1000 83 94 93 89 83 75 67 94
        1500 88 91 92 89 85 79 71 93

        Технические характеристики Осевые вентиляторы ВО 13-284 №7,1

        Исполнение 121 Типоразмер двигателя Установочная мощность, кВт Частота вращения РК, об/мин Производительность, м³/с Полное давление, Па Масса, кг
        4/15°-7,1 80А6 0,75 1000 0,9 - 2,6 70 - 30 100
        4/20°-7,1 80А6 0,75 1000 1,3 - 3,0 80 - 45 100
        4/25°-7,1 80А6 0,75 1000 1,9 - 3,5 85 - 60 100
        4/30°-7,1 80А6 0,75 1000 2,7 - 3,9 90 - 75 100
        4/15°-7,1 80А4 1,1 1500 1,4 - 3,8 160 - 70 100
        4/20°-7,1 80А4 1,1 1500 2,0 - 4,5 185 - 100 100
        4/25°-7,1 80В4 1,5 1500 2,9 - 5,2 195 - 135 100
        4/30°-7,1 90L4 2,2 1500 4,0 - 5,9 205 - 170 100
        6/15°-7,1 80А6 0,75 1000 1,0 - 2,7 95 - 35 100
        6/20°-7,1 80А6 0,75 1000 1,3 - 3,2 105 - 50 100
        6/25°-7,1 80А6 0,75 1000 1,9 - 3,7 115 - 70 100
        6/30°-7,1 80А6 0,75 1000 2,5 - 4,2 120 - 85 100
        6/15°-7,1 80А4 1,5 1500 1,6 - 4,0 215 - 80 100
        6/20°-7,1 80В4 1,5 1500 2,0 - 4,9 240 - 120 100
        6/25°-7,1 90L4 2,2 1500 3,0 - 5,7 270 - 165 110
        6/30°-7,1 100S4 3 1500 3,9 - 6,4 285 - 205 110
        8/20°-7,1 80А6 0,75 1000 1,5 - 3,4 120 - 55 100
        8/25°-7,1 80А6 0,75 1000 1,8 - 3,9 135 - 75 100
        8/30°-7,1 80В6 1,1 1000 2,6 - 4,4 140 - 90 100
        8/20°-7,1 90L4 2,2 1500 2,3 - 5,2 285 - 135 110
        8/25°-7,1 100S4 3 1500 2,8 - 6,1 320 - 185 115
        8/30°-7,1 100S4 3 1500 4,1 - 6,7 330 - 220 115
        10/20°-7,1 80А6 0,75 1000 1,5 - 3,6 130 - 60 100
        10/25°-7,1 80А6 0,75 1000 1,9 - 4,1 150 - 80 100
        10/30°-7,1 80В6 1,1 1000 2,7 - 4,5 155 - 95 100
        10/20°-7,1 90L4 2,2 1500 2,3 - 5,3 310 - 140 110
        10/25°-7,1 100S4 3 1500 2,9 - 6,4 365 - 190 115
        10/30°-7,1 100L4 4 1500 4,1 - 6,8 365 - 230 120

        Аэродинамические характеристики осевого вентилятора ВО 13-284 №7,1

        Аэродинамические характеристики осевого вентилятора ВО 13-284 №7,1     Аэродинамические характеристики осевого вентилятора ВО 13-284 №7,1

        Аэродинамические характеристики осевого вентилятора ВО 13-284 №7,1     Аэродинамические характеристики осевого вентилятора ВО 13-284 №7,1

        * Условные обозначения:

        4/30° – ВО с четырьмя лопатками и углом установки 30°

        1,5/1500 – электродвигатель (для ВО) мощностью 1,5 кВт и частотой вращения 1500 об./мин


        Габаритные и присоединительные размеры осевого вентилятора ВО 13-284 №7,1

        Осевой вентилятор ВО 13-284 №7,1

        Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

        h эл., мм Диаметры Высота I, мм Расстояния между отверстиями для крепления Диаметры n, мм
        D, мм D1, мм D2, мм H, мм H1, мм H2, мм L, мм L1max, мм L2, мм b, мм d, мм d1, мм
        80-132 720 760 778 410 799 843 30 485 561 425 580 10,5 15 32

        Акустические характеристики осевого вентилятора ВО 13-284 №7,1

        Частота вращения, об/мин Значение Lpi в октавных полосах f, Гц Lpa, дБА
        125 250 500 1000 2000 4000 8000
        3000 101 112 111 107 101 93 85 112
        1500 83 85 87 88 83 78 70 91

        Технические характеристики Осевые вентиляторы ВО 13-284 №6,3

        Исполнение 121 Типоразмер двигателя Установочная мощность, кВт Частота вращения РК, об/мин Производительность, м³/с Полное давление, Па Масса, кг
        4/15°-6,3 71А6 0,37 1000 0,65 - 1,75 55 - 25 75
        4/20°-6,3 71А6 0,37 1000 0,9 - 2,0 60 - 35 75
        4/25°-6,3 71А6 0,37 1000 1,3 - 2,4 65 - 45 75
        4/15°-6,3 71В4 0,75 1500 1,0 - 2,7 130 - 55 75
        4/20°-6,3 71В4 0,75 1500 1,4 - 3,2 145 - 80 75
        4/25°-6,3 71В4 0,75 1500 2,0 - 3,7 155 - 105 75
        4/30°-6,3 71В4 0,75 1500 2,8 - 4,1 160 - 135 75
        4/15°-6,3 90L2 3 3000 2,1 - 5,6 570 - 240 115
        4/20°-6,3 100S2 4 3000 3,0 - 6,8 640 - 360 115
        6/15°-6,3 71А6 0,37 1000 0,73 - 1,8 72 - 30 75
        6/20°-6,3 71А6 0,37 1000 0,91 - 2,2 81 - 41 75
        6/25°-6,3 71А6 0,37 1000 1,7 - 2,6 88 - 55 75
        6/15°-6,3 71В4 0,75 1500 1,1 - 2,9 170 - 65 75
        6/20°-6,3 71В4 0,75 1500 1,4 - 3,5 190 - 95 75
        6/25°-6,3 71В4 0,75 1500 2,0 - 3,9 205 - 125 75
        6/30°-6,3 80А4 1,1 1500 2,7 - 4,4 215 - 155 80
        6/20°-6,3 100L2 5,5 3000 4,3 - 7,7 695 - 480 115
        8/20°-6,3 71А6 0,37 1000 1,0 - 2,3 95 - 45 75
        8/25°-6,3 71А6 0,37 1000 1,3 - 2,7 110 - 62 75
        8/30°-6,3 71А6 0,37 1000 1,9 - 3,0 113 - 74 75
        8/20°-6,3 71В4 0,75 1500 1,6 - 3,6 215 - 100 75
        8/25°-6,3 80А4 1,1 1500 1,9 - 4,2 245 - 140 80
        8/30°-6,3 80В4 1,5 1500 2,8 - 4,6 250 - 165 80
        10/20°-6,3 71А6 0,37 1000 1,1 - 2,4 102 - 48 75
        10/25°-6,3 71А6 0,37 1000 1,3 - 2,8 113 - 68 75
        10/30°-6,3 71В6 0,55 1000 1,9 - 3,0 121 - 77 75
        10/20°-6,3 71В4 0,75 1500 1,6 - 3,7 235 - 110 75
        10/25°-6,3 80А4 1,1 1500 2,0 - 4,4 275 - 150 80
        10/30°-6,3 80В4 1,5 1500 2,8 - 4,7 280 - 175 80
        Исполнение К06 Типоразмер двигателя Установочная мощность, кВт Частота вращения РК, об/мин Производительность, м³/с Полное давление, Па Масса, кг
        12к/25°- 6,3 80В4 1,5 1500 1,8-3,1 365-145 80
        12к/30°- 6,3 90l4 2,2 1500 2,3-3,7 410-205 90
        12к/35°- 6,3 90L4 2,2 1500 2,7-4,2 460-280 90
        12к/40°- 6,3 100S4 3 1500 3,0-4,7 480-335 95
        12к/45°- 6,3 100L4 4 1500 3,6-5,2 510-410 100

        Аэродинамические характеристики осевого вентилятора ВО 13-284 №6,3

        Аэродинамические характеристики осевого вентилятора ВО 13-284 №6,3     Аэродинамические характеристики осевого вентилятора ВО 13-284 №6,3

        Аэродинамические характеристики осевого вентилятора ВО 13-284 №6,3     Аэродинамические характеристики осевого вентилятора ВО 13-284 №6,3

        Аэродинамические характеристики осевого вентилятора ВО 13-284 №6,3

        * Условные обозначения:

        4/30° – ВО с четырьмя лопатками и углом установки 30°

        0,75/3000 – электродвигатель (для ВО) мощностью 0,75 кВт и частотой вращения 3000 об./мин


        Габаритные и присоединительные размеры осевого вентилятора ВО 13-284 №6,3

        Осевой вентилятор ВО 13-284 №6,3

        Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

        h эл., мм Диаметры Высота I, мм Расстояния между отверстиями для крепления Диаметры n, мм
        D, мм D1, мм D2, мм H, мм H1, мм H2, мм L, мм L1max, мм L2, мм b, мм d, мм d1, мм
        71-160 630 670 688 370 714 758 30 485 643 425 500 10,5 15 32

        Акустические характеристики осевого вентилятора ВО 13-284 №6,3

        Частота вращения, об/мин Значение Lpi в октавных полосах f, Гц Lpa, дБА
        125 250 500 1000 2000 4000 8000
        1000 68 73 74 78 73 67 61 80
        1500 77 79 83 86 82 76 70 90

        Технические характеристики Осевые вентиляторы ВО 13-284 №5,0

        Исполнение 121 Типоразмер двигателя Установочная мощность, кВт Частота вращения РК, об/мин Производительность, м³/с Полное давление, Па Масса, кг
        4/15°-5 63В4 0,37 1500 0,5 - 1,4 80 - 35 50
        4/20°-5 63В4 0,37 1500 0,7 - 1,6 90 - 50 50
        4/25°-5 63В4 0,37 1500 1,0 - 1,8 100 - 65 50
        4/30°-5 63В4 0,37 1500 1,4 - 2,1 100 - 85 50
        4/15°-5 71А2 0,75 3000 1,0 - 2,8 340 - 145 55
        4/20°-5 71В2 1,1 3000 1,4 - 3,3 385 - 210 55
        4/25°-5 80А2 1,5 3000 2,1 - 3,8 410 - 285 60
        4/30°-5 80В2 2,2 3000 2,8 - 4,2 425 - 360 60
        6/15°-5 63В4 0,37 1500 0,6 - 1,4 110 - 40 50
        6/20°-5 63В4 0,37 1500 0,7 - 1,7 120 - 60 50
        6/25°-5 63В4 0,37 1500 1,0 - 2,0 130 - 80 50
        6/30°-5 63В4 0,37 1500 1,3 - 2,2 135 - 100 50
        6/15°-5 71В2 1,1 3000 1,2 - 2,9 450 - 170 50
        6/20°-5 80А2 1,5 3000 1,4 - 3,5 500 - 250 60
        6/25°-5 80В2 2,2 3000 2,1 - 4,0 540 - 330 60
        8/20°-5 63В4 0,37 1500 0,8 - 1,8 135 - 65 50
        8/25°-5 63В4 0,37 1500 1,0 - 2,1 155 - 90 50
        8/30°-5 63В4 0,37 1500 1,4 - 2,3 155 - 105 50
        8/20°-5 80В2 2,2 3000 1,6 - 3,7 565 - 270 60
        10/20°-5 63В4 0,37 1500 0,8 - 1,8 145 - 70 50
        10/25°-5 63В4 0,37 1500 1,0 - 2,2 175 - 95 50
        10/30°-5 63В4 0,37 1500 1,4 - 2,4 175 - 110 50
        10/20°-5 80В2 2,2 3000 1,7 - 3,8 615 - 285 60
        Исполнение К06 Типоразмер двигателя Установочная мощность, кВт Частота вращения РК, об/мин Производительность, м³/с Полное давление, Па Масса, кг
        12к/25°- 5 63B4 0,37 1500 0,9-1,5 230-90 50
        12к/30°- 5 71А4 0,55 1500 1,1-1,8 245-125 55
        12к/35°- 5 71В4 0,75 1500 1,3-2,0 275-170 55
        12к/40°- 5 71В4 0,75 1500 1,5-2,3 290-200 55
        12к/45°- 5 80А4 1,1 1500 1,8-2,5 310-245 60
        12к/25°- 5 100S2 4 3000 1,9-3,2 990-400 75
        12к/30°- 5 100L2 5,5 3000 2,3-3,8 1060-530 80
        12к/35°- 5 100L2 5,5 3000 2,8-4,2 1185-730 80
        12к/40°- 5 112М2 7,5 3000 3,0-4,7 1240-870 95
        12к/45°- 5 132М2 11 3000 3,7-5,2 1325-1060 135

        Аэродинамические характеристики осевого вентилятора ВО 13-284 №5

        Аэродинамические характеристики осевого вентилятора ВО 13-284 №5     Аэродинамические характеристики осевого вентилятора ВО 13-284 №5

        Аэродинамические характеристики осевого вентилятора ВО 13-284 №5     Аэродинамические характеристики осевого вентилятора ВО 13-284 №5

        Аэродинамические характеристики осевого вентилятора ВО 13-284 №5

        * Условные обозначения:

        4/30° – ВО с четырьмя лопатками и углом установки 30°

        2,2/3000 – электродвигатель (для ВО) мощностью 2,2 кВт и частотой вращения 3000 об./мин


        Габаритные и присоединительные размеры осевого вентилятора ВО 13-284 №5

        Осевой вентилятор ВО 13-284 №5

        Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

        h эл., мм Диаметры Высота I, мм Расстояния между отверстиями для крепления Диаметры n, мм
        D, мм D1, мм D2, мм H, мм H1, мм H2, мм L, мм L1max, мм L2, мм b, мм d, мм d1, мм
        63-132 500 540 558 305 584 628 30 385 564 325 380 10,5 15 32

        Акустические характеристики осевого вентилятора ВО 13-284 №5

        Частота вращения, об/мин Значение Lpi в октавных полосах f, Гц Lpa, дБА
        125 250 500 1000 2000 4000 8000
        1500 80 72 78 76 73 67 59 81
        3000 93 104 103 99 93 85 77 104

        Технические характеристики Осевые вентиляторы ВО 13-284 №4,0

        Исполнение 121 Типоразмер двигателя Установочная мощность, кВт Частота вращения РК, об/мин Производительность, м³/с Полное давление, Па Масса, кг
        4/15°-4 56А4 0,12 1500 0,25 - 0,70 52 - 22 30
        4/20°-4 56А4 0,12 1500 0,36 - 0,82 59 - 33 30
        4/25°-4 56А4 0,12 1500 0,53 - 0,95 62 - 43 30
        4/30°-4 56А4 0,12 1500 0,72 - 1,1 65 - 55 30
        4/15°-4 56В2 0,25 3000 0,51 - 1,4 209 - 90 30
        4/20°-4 63А2 0,37 3000 0,74 - 1,6 240 - 131 35
        4/25°-4 63В2 0,55 3000 1,01 - 1,9 250 - 175 35
        4/30°-4 63В2 0,55 3000 1,40 - 2,1 260 - 220 35
        6/15°-4 56А4 0,12 1500 0,29 - 0,7 69 - 26 30
        6/20°-4 56А4 0,12 1500 0,36 - 0,88 75 - 39 30
        6/25°-4 56А4 0,12 1500 0,52 - 1,0 82 - 51 30
        6/30°-4 56А4 0,12 1500 0,68 - 1,13 87 - 63 30
        6/15°-4 63А2 0,37 3000 0,58 - 1,47 280 - 105 35
        6/20°-4 63В2 0,55 3000 0,72 - 1,77 308 - 155 35
        6/25°-4 71А2 0,75 3000 1,1 - 2,1 345 - 213 40
        6/30°-4 71В2 1,1 3000 1,4 - 2,3 365 - 264 40
        8/20°-4 63А4 0,25 1500 0,41 - 0,92 85 - 41 35
        8/25°-4 63А4 0,25 1500 0,49 - 1,1 97 - 56 35
        8/30°-4 63А4 0,25 1500 0,72 - 1,2 100 - 68 35
        8/20°-4 63В2 0,55 3000 0,82 - 1,8 350 - 167 35
        8/25°-4 71В2 1,1 3000 1,0 - 2,2 410 - 235 40
        8/30°-4 71В2 1,1 3000 1,42 - 2,4 420 - 282 40
        10/20°-4 63А4 0,25 1500 0,42 - 0,94 95 - 44 35
        10/25°-4 63А4 0,25 1500 0,51 - 1,1 110 - 61 35
        10/30°-4 63А4 0,25 1500 0,73 - 1,2 110 - 71 35
        10/20°-4 63В2 0,55 3000 0,83 - 1,9 380 - 177 35
        10/25°-4 71В2 1,1 3000 1,0 - 2,3 465 - 254 40
        10/30°-4 71В2 1,1 3000 1,5 - 2,4 467 - 297 40
        Исполнение К06 Типоразмер двигателя Установочная мощность, кВт Частота вращения РК, об/мин Производительность, м³/с Полное давление, Па Масса, кг
        12к/25°- 4 56А4 0,12 1500 0,47-0,78 150-60 30
        12к/30°- 4 56В4 0,18 1500 0,58-0,94 160-80 30
        12к/35°- 4 63А4 0,25 1500 0,69-1,0 175-110 35
        12к/40°- 4 63А4 0,25 1500 0,75-1,17 185-130 35
        12к/45°- 4 63В4 0,37 1500 0,90-1,29 195-160 35
        12к/25°- 4 71В2 1,1 3000 0,95 - 1,60 620-245 40
        12к/30°- 4 80А2 1,5 3000 1,18-1,92 660-330 45
        12к/35°- 4 80В2 2,2 3000 1,4-2,14 735-455 45
        12к/40°- 4 80В2 2,2 3000 1,5-2,4 770-540 45
        12к/45°- 4 90L2 3 3000 1,9-2,7 850-680 55

        Аэродинамические характеристики осевого вентилятора ВО 13-284 №4

        Аэродинамические характеристики осевого вентилятора ВО 13-284 №4     Аэродинамические характеристики осевого вентилятора ВО 13-284 №4

        Аэродинамические характеристики осевого вентилятора ВО 13-284 №4     Аэродинамические характеристики осевого вентилятора ВО 13-284 №4

        Аэродинамические характеристики осевого вентилятора ВО 13-284 №4

        * Условные обозначения:

        4/30° – ВО с четырьмя лопатками и углом установки 30°

        0,55/3000 – электродвигатель (для ВО) мощностью 0,55 кВт и частотой вращения 3000 об./мин


        Габаритные и присоединительные размеры осевого вентилятора ВО 13-284 №4

        Осевой вентилятор ВО 13-284 №4

        Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

        h эл., мм Диаметры Высота I, мм Расстояния между отверстиями для крепления Диаметры n, мм
        D, мм D1, мм D2, мм H, мм H1, мм H2, мм L, мм L1max, мм L2, мм b, мм d, мм d1, мм
        56-90 400 440 458 255 484 527 30 285 366 225 260 10,5 15 16

        Акустические характеристики осевого вентилятора ВО 13-284 №4

        Частота вращения, об/мин Значение Lpi в октавных полосах f, Гц Lpa, дБА
        125 250 500 1000 2000 4000 8000
        1500 70 67 72 71 68 62 54 75
        3000 86 97 96 92 86 78 70 97

        Чтобы приобрести понравившийся товар, необходимо его заказать. Есть несколько сценариев того, как это можно сделать.

        1. Выбрать понравившийся товар и нажать кнопку «Заказать». При оформлении заказа заполнить форму. Вписать информацию в поля: ФИО, телефон и e-mail. Затем вам перезвонит менеджер, чтобы подтвердить ваше согласие на совершение покупки.
