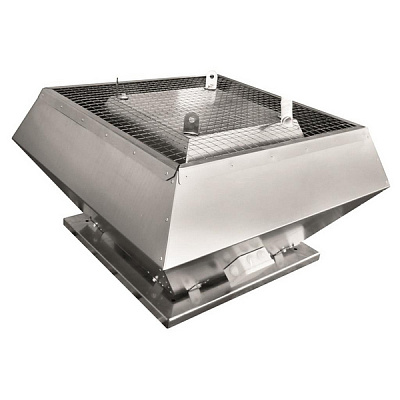

Крышные вентиляторы низкого давления ВМК
Вентиляторы малогабаритные крышные ВМК используются для принудительной вытяжной вентиляции загрязненного воздуха из помещений и зданий различного значения: общественных, административных, жилых. Предназначены для установки на плоские или покатые крыши и работают без сети воздуховодов. Допускается подключение непротяженного воздуховодного участка, если того требуют реальные условия эксплуатации.
Вентиляторы крышные ВМК могут монтироваться на любое кровельное покрытие. Выброс загрязненного воздуха производится вверх – «факельный выброс».
Рабочая среда – воздух помещений, удельная концентрация пыли в котором не превышает 0,1 г/м.куб. Предельный температурный режим – плюс 60°С.
Малогабаритные крышные вентиляторы ВМК отличаются относительно небольшими размерами и высоким КПД при низком потреблении электроэнергии.
Конструктивные особенности вентилятора ВМКВентилятор крышной малогабаритный ВМК поставляется заказчику в полностью собранном и готовом к монтажу виде в заводской упаковке.
К кровле оборудование крепится анкерами, тип которых зависит от конструкции крыши и типа кровельного покрытия.
Внутри корпусной детали размещается рабочее колесо с отогнутыми в обратную вращению сторону лопатками. Втулка крыльчатки напрессована непосредственно на ротор электродвигателя. Корпус в целях защиты от коррозии изготавливается из тонколистовой оцинкованной стали, что гарантирует целостность и эстетический вид конструкции на длительном сроке эксплуатации.
Функцию электрического привода выполняет асинхронный двигатель однофазный или трехфазный.
Для защиты от перегрева малогабаритные крышные вентиляторы ВМК защищены термоконтактами, которые автоматически отключаются при достижении критической температуры, и двигатель останавливается.
Малогабаритные крышные вентиляторы ВМК условия эксплуатации
Малогабаритные крышные вентиляторы ВМК могут эксплуатироваться в условиях У и Т по ГОСТ 15150 при температуре окружающей среды -40°С…+40°С. Категория размещения – 2.
Заказать и купить вентилятор малогабаритный крышной ВМК можно в одном из 8-ми стандартных типоразмеров. Выбор модели осуществляется по аэродинамическому расчету с учетом площади и объема помещения будущей эксплуатации. Достаточно широкая линейка типоразмеров позволяет подобрать оптимальную модель вентилятора крышного ВМК под конкретные условия эксплуатации.
Технические характеристики Крышные вентиляторы малогабаритные ВМК №355
| Марка вентиля-тора | Напря-жение, В/ частота, Гц | Фазность | Потребля-емая мощность, Вт | Ток, А | Мах расход воздуха, м3/ч | Частота враще-ния об./мин. | Мах. темпе-ратура перемеща-емого воздуха, °С | Класс защиты двигателя | Ёмкость конденса-тора, мкФ | Тип термо-защиты | Масса, кг | Электри-ческая схема подклю-чения |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВМК 355-4D | 380 / 50 | 3 | 220 | 0,5 | 2200 | 1380 | 60 | IP 54 | - |
Встраиваемое биметаллическое термореле |
36 | В |
| ВМК 355-4E | 220 / 50 | 1 | 220 | 1 | 2200 | 1360 | 60 | IP 54 | 6 | 36 | А |
Габаритные и присоединительные размеры крышного вентилятора ВМК 355
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
* - Размеры могут меняться в зависимости от модификации
Акустические характеристики крышного вентилятора ВМК 355
| Марка | LpA | Октановые полосы частот, Гц | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Гц | Общ. | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| ВМК 355-4D | LpA, вход | дБ(А) | 76 | 52 | 64 | 65 | 64 | 73 | 71 | 57 |
| LpA, выход дБ(А) | дБ(А) | 78 | 55 | 61 | 66 | 69 | 75 | 73 | 61 | |
| ВМК 355-4E | LpA, вход | дБ(А) | 74 | 55 | 63 | 64 | 63 | 70 | 69 | 57 |
| LpA, выход дБ(А) | дБ(А) | 77 | 59 | 63 | 68 | 70 | 73 | 71 | 60 | |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Технические характеристики Крышные вентиляторы малогабаритные ВМК №630
| Марка вентиля-тора | Напря-жение, В/ частота, Гц | Фазность | Потребля-емая мощность, Вт | Ток, А | Мах расход воздуха, м3/ч | Частота враще-ния об./мин. | Мах. темпе-ратура перемеща-емого воздуха, °С | Класс защиты двигателя | Ёмкость конденса-тора, мкФ | Тип термо-защиты | Масса, кг | Электри-ческая схема подклю-чения |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВМК 630-4D | 380 / 50 | 3 | 3900 | 6,1 | 14400 | 1330 | 60 | IP 54 | - | Встраива-емое биметалли- ческое термореле |
82 | В |
Габаритные и присоединительные размеры крышного вентилятора ВМК 630
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
* - Размеры могут меняться в зависимости от модификации
Акустические характеристики крышного вентилятора ВМК 630
| Марка | LpA | Октановые полосы частот, Гц | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Гц | Общ. | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| ВМК 630-4D | LpA, вход | дБ(А) | 85 | 72 | 78 | 78 | 79 | 77 | 72 | 66 |
| LpA, выход дБ(А) | дБ(А) | 89 | 74 | 80 | 82 | 83 | 83 | 80 | 71 | |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Технические характеристики Крышные вентиляторы малогабаритные ВМК №560
| Марка вентиля-тора | Напря-жение, В/ частота, Гц | Фазность | Потребля-емая мощность, Вт | Ток, А | Мах расход воздуха, м3/ч | Частота враще-ния об./мин. | Мах. темпе-ратура перемеща-емого воздуха, °С | Класс защиты двигателя | Ёмкость конденса-тора, мкФ | Тип термо-защиты | Масса, кг | Электри-ческая схема подклю-чения |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВМК 560-4D | 380 / 50 | 3 | 2200 | 3,7 | 10400 | 1250 | 60 | IP 54 | - | Встраива- емое биметалли-ческое термореле |
82 | В |
Габаритные и присоединительные размеры крышного вентилятора ВМК 560
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
* - Размеры могут меняться в зависимости от модификации
Акустические характеристики крышного вентилятора ВМК 560
| Марка | LpA | Октановые полосы частот, Гц | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Гц | Общ. | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| ВМК 560-4D | LpA, вход | дБ(А) | 83 | 70 | 76 | 76 | 77 | 75 | 71 | 64 |
| LpA, выход дБ(А) | дБ(А) | 87 | 72 | 78 | 80 | 81 | 81 | 78 | 69 | |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Технические характеристики Крышные вентиляторы малогабаритные ВМК №500
| Марка вентиля-тора | Напря-жение, В/ частота, Гц | Фазность | Потребля-емая мощность, Вт | Ток, А | Мах расход воздуха, м3/ч | Частота враще-ния об./мин. | Мах. темпе-ратура перемеща-емого воздуха, °С | Класс защиты двигателя | Ёмкость конденса-тора, мкФ | Тип термо-защиты | Масса, кг | Электри-ческая схема подклю-чения |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВМК 500-4D | 380 / 50 | 3 | 1560 | 2,9 | 7800 | 1330 | 60 | IP 54 | - | Встраива- емое биметалли- ческое термореле |
53 | В |
Габаритные и присоединительные размеры крышного вентилятора ВМК 500
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
* - Размеры могут меняться в зависимости от модификации
Акустические характеристики крышного вентилятора ВМК 500
| Марка | LpA | Октановые полосы частот, Гц | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Гц | Общ. | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| ВМК 500-4D | LpA, вход | дБ(А) | 80 | 62 | 73 | 76 | 72 | 72 | 71 | 65 |
| LpA, выход дБ(А) | дБ(А) | 82 | 70 | 74 | 75 | 76 | 76 | 70 | 62 | |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Технические характеристики Крышные вентиляторы малогабаритные ВМК №450
| Марка вентиля-тора | Напря-жение, В/ частота, Гц | Фазность | Потребля-емая мощность, Вт | Ток, А | Мах расход воздуха, м3/ч | Частота враще-ния об./мин. | Мах. темпе-ратура перемеща-емого воздуха, °С | Класс защиты двигателя | Ёмкость конденса-тора, мкФ | Тип термо-защиты | Масса, кг | Электри-ческая схема подклю-чения |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВМК 450-4D | 380 / 50 | 3 | 810 | 1,36 | 5600 | 1260 | 60 | IP 54 | - | Встраива- емое биметалли- ческое термореле |
53 | В |
| ВМК 450-4E | 220 / 50 | 1 | 830 | 4,1 | 5400 | 1340 | 60 | IP 54 | 14 | 53 | А |
Габаритные и присоединительные размеры крышного вентилятора ВМК 450
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
* - Размеры могут меняться в зависимости от модификации
Акустические характеристики крышного вентилятора ВМК 450
| Марка | LpA | Октановые полосы частот, Гц | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Гц | Общ. | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| ВМК 450-4D | LpA, вход | дБ(А) | 74 | 61 | 66 | 70 | 65 | 65 | 60 | 53 |
| LpA, выход дБ(А) | дБ(А) | 76 | 65 | 69 | 70 | 71 | 69 | 63 | 58 | |
| ВМК 450-4E | LpA, вход | дБ(А) | 74 | 61 | 66 | 70 | 65 | 65 | 60 | 53 |
| LpA, выход дБ(А) | дБ(А) | 76 | 65 | 69 | 70 | 71 | 69 | 63 | 58 | |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Технические характеристики Крышные вентиляторы малогабаритные ВМК №400
| Марка вентиля-тора | Напря-жение, В/ частота, Гц | Фазность | Потребля-емая мощность, Вт | Ток, А | Мах расход воздуха, м3/ч | Частота враще-ния об./мин. | Мах. темпе-ратура перемеща-емого воздуха, °С | Класс защиты двигателя | Ёмкость конденса-тора, мкФ | Тип термо-защиты | Масса, кг | Электри-ческая схема подклю-чения |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВМК 400-4D | 380 / 50 | 3 | 540 | 1 | 4000 | 1350 | 60 | IP 54 | - |
Встраиваемое биметаллическое термореле |
36 | В |
| ВМК 400-4E | 220 / 50 | 1 | 560 | 2,5 | 4000 | 1350 | 60 | IP 54 | 6 | 36 | А |
Габаритные и присоединительные размеры крышного вентилятора ВМК 400
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
* - Размеры могут меняться в зависимости от модификации
Акустические характеристики крышного вентилятора ВМК 400
| Марка | LpA | Октановые полосы частот, Гц | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Гц | Общ. | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| ВМК 400-4D | LpA, вход | дБ(А) | 76 | 52 | 64 | 65 | 64 | 73 | 71 | 57 |
| LpA, выход дБ(А) | дБ(А) | 78 | 55 | 61 | 66 | 69 | 75 | 73 | 61 | |
| ВМК 400-4E | LpA, вход | дБ(А) | 75 | 58 | 66 | 68 | 65 | 66 | 70 | 60 |
| LpA, выход дБ(А) | дБ(А) | 76 | 62 | 66 | 69 | 70 | 69 | 70 | 61 | |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Технические характеристики Крышные вентиляторы малогабаритные ВМК №310
| Марка вентиля-тора | Напря-жение, В/ частота, Гц | Фазность | Потребля-емая мощность, Вт | Ток, А | Мах расход воздуха, м3/ч | Частота враще-ния об./мин. | Мах. темпе-ратура перемеща-емого воздуха, °С | Класс защиты двигателя | Ёмкость конденса-тора, мкФ | Тип термо-защиты | Масса, кг | Электри-ческая схема подклю-чения |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВМК 310-4D | 380 / 50 | 3 | 150 | 0,4 | 1700 | 1400 | 60 | IP 54 | - | Встраива- емое биметалли- ческое термо- реле |
19 | В |
| ВМК 310-4E | 220 / 50 | 1 | 140 | 0,7 | 1650 | 1370 | 60 | IP 54 | 4 | 19 | А |
Габаритные и присоединительные размеры крышного вентилятора ВМК 310
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
* - Размеры могут меняться в зависимости от модификации
Акустические характеристики крышного вентилятора ВМК 310
| Марка | LpA | Октановые полосы частот, Гц | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Гц | Общ. | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| ВМК 310-4D | LpA, вход | дБ(А) | 65 | 47 | 51 | 58 | 57 | 61 | 57 | 45 |
| LpA, выход дБ(А) | дБ(А) | 69 | 45 | 57 | 60 | 64 | 63 | 60 | 47 | |
| ВМК 310-4E | LpA, вход | дБ(А) | 64 | 46 | 50 | 57 | 56 | 60 | 56 | 44 |
| LpA, выход дБ(А) | дБ(А) | 68 | 44 | 56 | 59 | 63 | 62 | 59 | 46 | |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Технические характеристики Крышные вентиляторы малогабаритные ВМК №225
| Марка вентиля-тора | Напря-жение, В/ частота, Гц | Фазность | Потребля-емая мощность, Вт | Ток, А | Мах расход воздуха, м3/ч | Частота враще-ния об./мин. | Мах. темпе-ратура перемеща-емого воздуха, °С | Класс защиты двигателя | Ёмкость конденса-тора, мкФ | Тип термо-защиты | Масса, кг | Электри-ческая схема подклю-чения |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВМК 225-2Е | 220 / 50 | 1 | 150 | 0,7 | 1010 | 2600 | 60 | IP 54 | 4 | Встраива- емое биметалли- ческое термо- реле |
13 | А |
Габаритные и присоединительные размеры крышного вентилятора ВМК 225
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
* - Размеры могут меняться в зависимости от модификации
Акустические характеристики крышного вентилятора ВМК 225
| Марка | LpA | Октановые полосы частот, Гц | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Гц | Общ. | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| ВМК 225-2Е | LpA, вход | дБ(А) | 74 | 49 | 65 | 71 | 67 | 65 | 62 | 56 |
| LpA, выход дБ(А) | дБ(А) | 76 | 50 | 65 | 71 | 71 | 70 | 63 | 52 | |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
