Вентилятор канальный ВКПН-КХ №40-20 кухонный производится по ТУ 28.25.20-002-85589750-2017.
Канальный вентилятор прямоугольный ВКПН-КХ 40-20 специального назначения применяют в составе канальных вентиляционных систем, обеспечивающих принудительный отток воздуха из кухонных помещений кафе, ресторанов и прочих заведений общепита. Комплектуется общепромышленным двигателем с рабочим напряжением 220В, 380В или взрывозащищенными с напряжением 380В, двигатель вынесен за пределы корпуса что предотвращает его контакт с рабочей средой и обеспечивает высокую надежность.
Общие сведения
• Лопатки рабочего колеса загнуты назад• Расположение двигателя вне канала предохраняет его от воздействия нежелательных примесей воздушного потока
• Изготовлены из нержавеющей либо оцинкованной (в зависимости от варианта исполнения) стали и предназначены для перемещения слабоагрессивных газо-паровоздушных смесей или среды с повышенной температурой ((в зависимости от варианта исполнения)
• Степень защиты двигателя канального кухонного вентилятора в прямоугольном корпусе: 1ExdIIBT4 (возможен вариант защиты 1ExdIICT4)
• Установка в любом положении

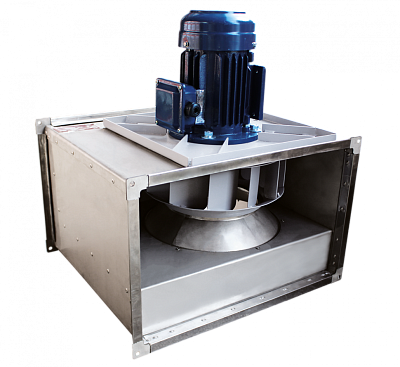

Канальные вентиляторы ВКПН-КХ
Вентиляторы канальные прямоугольные ВКПН-КХ специального назначения (кухонные) используются в составе канальных вентиляционных систем, обеспечивающих принудительный отток воздуха из кухонных помещений заведений общественного питания: кафе, рестораны, бары и др. Также прямоугольные кухонные канальные вентиляторы ВКПН-КХ могут применяться на пищевых производствах, специфических объектах промышленности (при соответствии условий эксплуатации) или в обычных системах вентиляции в качестве общепромышленного вентилятора.
Рабочая среда – воздух и газопаровоздушные смеси с низкой химической агрессивностью по отношению к металлам и повышенной температурой.
Конструктивные особенности вентилятора ВКПН-КХ
Вентиляторы канальные прямоугольные ВКПН-КХ кухонные имеют моноблочную компоновку, поставляются потребителю в полностью собранном виде в заводской упаковке.
Кухонные канальные вентиляторы ВКПН-КХ устанавливаются в разрыв воздуховодов соответствующего сечения. Функцию корпуса выполняет коробчатый кожух из оцинкованной или нержавеющей стали (в зависимости от исполнения), по торцам которого расположены монтажные фланцы. Установка вентиляторов в воздуховодную сеть производится посредством монтажных шин. Для лучшей герметизации монтажных соединений рекомендуется использовать герметики или уплотнительную ленту. Оцинкованные корпуса вентиляторов канальных прямоугольных ВКПН-КХ имеют дополнительное лакокрасочное покрытие, наносимое методом порошковой окраски.
Внутри корпусной детали расположено рабочее колесо радиального типа с загнутыми в обратную вращению сторону лопатками, из углеродистой стали с порошковым (полимерным) покрытием. Привод рабочего колеса прямой, на валу электродвигателя..
Главной отличительной чертой канальных прямоугольных вентиляторов ВКПН-КХ является то, что приводной двигатель вынесен за пределы проходного сечения на наружную стенку корпуса. Это немного увеличивает габаритные размеры кухонного вентилятора ВКПН-КХ, но за счет того, что на двигатель не действует рабочий воздушный поток, существенно повышается надежность и долговечность агрегата.
Канальные вентиляторы ВКПН-КХ условия эксплуатации
Вентиляторы канальные прямоугольные ВКПН-КХ кухонные с вынесенным из проточной части асинхронным электродвигателем допускаются к эксплуатации для перемещения невзрывоопасной газовой среды с температурой не менее -40ºС и не более максимальной температуры +40°С, содержащих твердые частицы и примеси не более 100 мг/м3 , не содержащих липких веществ и волокнистых материалов, в климатических условиях У и Т по 2 и 3 категории размещения (ГОСТ 15150) защищенных от воздействия атмосферных воздействий.
Модельный ряд кухонных канальных вентиляторов ВКПН-КХ включает в себя 7-мь стандартных типоразмеров. Выбор требуемой модели осуществляется, исходя из назначения и фактического состояния вентиляционной сети, в которой планируется эксплуатировать канальный вентилятор ВКПН-КХ для кухонь. К преимуществам такого оборудования относится их небольшой вес, наличие корпуса из оцинкованной стали ГК с порошковой окраской, обеспечивающего защиту от коррозии, а также то, что устанавливать их можно как горизонтальном так и в вертикальном положении. Все эти факторы дают возможность смонтировать систему вентиляции полностью за подвесными потолками либо создать несколько локальных вентсистем вместо единой центральной, что значительно сократит протяженность воздуховодов.
Технические характеристики Вентиляторы канальные прямоугольные ВКПН-КХ №100-50
Вентилятор (сокращённое обозначение) | D рабочего колеса, в дм | Двигатель | Рабочее напряжение | Фазность | Мах расход воздуха, м3/ч | Давление р, Па | Масса, кг | ||
---|---|---|---|---|---|---|---|---|---|
Мощность, кВТ | Частота вращения об/мин | Тип | |||||||
ВКПН-КХ 100*50 4D-5,6 | 5,6 | 4 | 1500 | 100L4 | 380 | 3 | 14 400 | 900 | 110,6 |
Аэродинамические характеристики канального вентилятора ВКПН-КХ 100-50
Габаритные и присоединительные размеры канального вентилятора ВКПН-КХ 100-50
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Акустические характеристики канального вентилятора ВКПН-КХ 100-50
Вентилятор (сокращённое обозначение) | Корректированный уровень звуковой мощности Lpa, дБ(А) | |
---|---|---|
на входе | на выходе | |
ВКПН-КХ 100-50 4D-5,6 | 80 | 84 |
Технические характеристики Вентиляторы канальные прямоугольные ВКПН-КХ №80-50
Вентилятор (сокращённое обозначение) | D рабочего колеса, в дм | Двигатель | Рабочее напряжение | Фазность | Мах расход воздуха, м3/ч | Давление р, Па | Масса, кг | ||
---|---|---|---|---|---|---|---|---|---|
Мощность, кВТ | Частота вращения об/мин | Тип | |||||||
ВКПН 80*50 4D-4,5 | 4,5 | 1,5 | 1500 | 80B4 | 380 | 3 | 7 800 | 550 | 79,4 |
ВКПН 80*50 4D-5 | 5 | 2,2 | 1500 | 90L4 | 380 | 3 | 10 400 | 700 | 79,4 |
Аэродинамические характеристики канального вентилятора ВКП-Н 80-50
Габаритные и присоединительные размеры канального вентилятора ВКП-Н 80-50
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Акустические характеристики канального вентилятора ВКП-Н 80-50
Вентилятор (сокращённое обозначение) | Корректированный уровень звуковой мощности Lpa, дБ(А) | |
---|---|---|
на входе | на выходе | |
ВКПН 80-50 4D-4,5 | 75 | 79 |
ВКПН 80-50 4D-5 | 79 | 83 |
Технические характеристики Вентиляторы канальные прямоугольные ВКПН-КХ №70-40
Вентилятор (сокращённое обозначение) | D рабочего колеса, в дм | Двигатель | Рабочее напряжение | Фазность | Мах расход воздуха, м3/ч | Давление р, Па | Масса, кг | ||
---|---|---|---|---|---|---|---|---|---|
Мощность, кВТ | Частота вращения об/мин | Тип | |||||||
ВКПН 70*40 4D-4 | 4 | 0,75 | 1500 | 71B4 | 380 | 3 | 5 200 | 450 | 53,7 |
Аэродинамические характеристики канального вентилятора ВКП-Н 70-40
Габаритные и присоединительные размеры канального вентилятора ВКП-Н 70-40
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Акустические характеристики канального вентилятора ВКП-Н 70-40
Вентилятор (сокращённое обозначение) | Корректированный уровень звуковой мощности Lpa, дБ(А) | |
---|---|---|
на входе | на выходе | |
ВКПН 70-40 4D-4 | 72 | 76 |
Технические характеристики Вентиляторы канальные прямоугольные ВКПН-КХ №60-35
Вентилятор (сокращённое обозначение) | D рабочего колеса, в дм | Двигатель | Рабочее напряжение | Фазность | Мах расход воздуха, м3/ч | Давление р, Па | Масса, кг | ||
---|---|---|---|---|---|---|---|---|---|
Мощность, кВТ | Частота вращения об/мин | Тип | |||||||
ВКПН 60*35 2D-3,55 | 3,55 | 3 | 3000 | 90L2 | 380 | 3 | 7 800 | 1 400 | 52,8 |
ВКПН 60*35 4D-3,55 | 3,55 | 0,37 | 1500 | 63B4 | 380 | 3 | 3 800 | 350 | 40 |
ВКПН 60*35 4E-3,55 | 3,55 | 0,37 | 1500 | E71A4 | 220 | 1 | 3 800 | 350 | 40 |
Аэродинамические характеристики канального вентилятора ВКП-Н 60-35
Габаритные и присоединительные размеры канального вентилятора ВКП-Н 60-35
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Акустические характеристики канального вентилятора ВКП-Н 60-35
Вентилятор (сокращённое обозначение) | Корректированный уровень звуковой мощности Lpa, дБ(А) | |
---|---|---|
на входе | на выходе | |
ВКПН 60-35 2D-3,55 | 81 | 68 |
ВКПН 60-35 4D-3,55 | 67 | 71 |
ВКПН 60-35 4E-3,55 | 67 | 71 |
Технические характеристики Вентиляторы канальные прямоугольные ВКПН-КХ №50-30
Вентилятор (сокращённое обозначение) | D рабочего колеса, в дм | Двигатель | Рабочее напряжение | Фазность | Мах расход воздуха, м3/ч | Давление р, Па | Масса, кг | ||
---|---|---|---|---|---|---|---|---|---|
Мощность, кВТ | Частота вращения об/мин | Тип | |||||||
ВКПН 50*30 2D-2,8 | 2,8 | 1,1 | 3000 | 71B2 | 380 | 3 | 3 800 | 900 | 32,4 |
ВКПН 50*30 4D-2,8 | 2,8 | 0,12 | 1500 | 56A4 | 380 | 3 | 2 000 | 230 | 26,5 |
ВКПН 50*30 4E-2,8 | 2,8 | 0,12 | 1500 | E56A4 | 220 | 1 | 2 000 | 230 | 26,5 |
ВКПН 50*30 2D-3,15 | 3,15 | 2,2 | 3000 | 80B2 | 380 | 3 | 5 200 | 1 130 | 39,7 |
ВКПН 50*30 4D-3,15 | 3,15 | 0,25 | 1500 | 63A4 | 380 | 3 | 2 250 | 290 | 30,9 |
ВКПН 50*30 4E-3,15 | 3,15 | 0,25 | 1500 | E63B4 | 220 | 1 | 2 250 | 290 | 30,9 |
Аэродинамические характеристики канального вентилятора ВКП-Н 50-30
Габаритные и присоединительные размеры канального вентилятора ВКП-Н 50-30
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Акустические характеристики канального вентилятора ВКП-Н 50-30
Вентилятор (сокращённое обозначение) | Корректированный уровень звуковой мощности Lpa, дБ(А) | |
---|---|---|
на входе | на выходе | |
ВКПН 50-30 2D-2,8 | 62 | 69 |
ВКПН 50-30 2D-3,15 | 66 | 73 |
ВКПН 50-30 4E-2,8 | 60 | 64 |
ВКПН 50-30 4D-2,8 | 60 | 64 |
ВКПН 50-30 4D-3,15 | 65 | 69 |
ВКПН 50-30 4E-3,15 | 65 | 69 |
Технические характеристики Вентиляторы канальные прямоугольные ВКПН-КХ №50-25
Вентилятор (сокращённое обозначение) | D рабочего колеса, в дм | Двигатель | Рабочее напряжение | Фазность | Мах расход воздуха, м3/ч | Давление р, Па | Масса, кг | ||
---|---|---|---|---|---|---|---|---|---|
Мощность, кВТ | Частота вращения об/мин | Тип | |||||||
ВКПН 50*25 2D-2,25 | 2,25 | 0,37 | 3000 | 63A2 | 380 | 3 | 2 000 | 580 | 23,9 |
ВКПН 50*25 2E-2,25 | 2,25 | 0,37 | 3000 | E63B2 | 220 | 1 | 2 000 | 580 | 23,9 |
ВКПН 50*25 2D-2,5 | 2,5 | 0,55 | 3000 | 63B2 | 380 | 3 | 2 450 | 700 | 25,6 |
ВКПН 50*25 2E-2,5 | 2,5 | 0,55 | 3000 | E71A2 | 220 | 1 | 2 450 | 700 | 25,6 |
ВКПН 50*25 4D-2,5 | 2,5 | 0,12 | 1500 | 56A4 | 380 | 3 | 1 200 | 180 | 23,1 |
ВКПН 50*25 4E-2,5 | 2,5 | 0,12 | 1500 | E56A4 | 220 | 1 | 1 200 | 180 | 23,1 |
Аэродинамические характеристики канального вентилятора ВКП-Н 50-25
Габаритные и присоединительные размеры канального вентилятора ВКП-Н 50-25
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Акустические характеристики канального вентилятора ВКП-Н 50-25
Вентилятор (сокращённое обозначение) | Корректированный уровень звуковой мощности Lpa, дБ(А) | |
---|---|---|
на входе | на выходе | |
ВКПН 50-25 2D-2,25 | 72 | 79 |
ВКПН 50-25 2E-2,25 | 72 | 79 |
ВКПН 50-25 2D-2,5 | 76 | 80 |
ВКПН 50-25 2E-2,5 | 76 | 80 |
ВКПН 50-25 4D-2,5 | 57 | 61 |
ВКПН 50-25 4E-2,5 | 57 | 61 |
Технические характеристики Вентиляторы канальные прямоугольные ВКПН-КХ №40-20
Вентилятор (сокращённое обозначение) | D рабочего колеса, в дм | Двигатель | Рабочее напряжение | Фазность | Мах расход воздуха, м3/ч | Давление р, Па | Масса, кг | ||
---|---|---|---|---|---|---|---|---|---|
Мощность, кВТ | Частота вращения об/мин | Тип | |||||||
ВКПН 40*20 2D-2 | 2 | 0,18 | 3000 | 56A2 | 380 | 3 | 1 200 | 450 | 16,1 |
ВКПН 40*20 2E-2 | 2 | 0,18 | 3000 | E56B2 | 220 | 1 | 1 200 | 450 | 16,1 |
Аэродинамические характеристики канального вентилятора ВКП-Н 40-20
Габаритные и присоединительные размеры канального вентилятора ВКП-Н 40-20
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Акустические характеристики канального вентилятора ВКП-Н 40-20
Вентилятор (сокращённое обозначение) | Корректированный уровень звуковой мощности Lpa, дБ(А) | |
---|---|---|
на входе | на выходе | |
ВКПН 40-20 2D-2 | 69 | 73 |
ВКПН 40-20 2E-2 | 69 | 73 |
