Заслонки воздушные общего назначения предназначены для регулирования количества воздуха и невзрывоопасных воздушных смесей, не содержащих липких веществ и волокнистых материалов.
Заслонки воздушные общего назначения предназначены для регулирования количества воздуха и невзрывоопасных воздушных смесей, не содержащих липких веществ и волокнистых материалов.
Применяются заслонки в системах вентиляции, кондиционирования воздуха и воздушного отопления с рабочим давлением до 1500 Па. Заслонки изготавливаются в двух вариантах: для воздуховодов круглого и прямоугольного сечения. Заслонки АЗД изготавливаются с ручным управлением (-РУ) и с площадкой под электропривод (-ЭП).
Конструкция
В зависимости от заказа - АЗД изготавливаются так же из нержавеющей стали – на фланцевом соединении.
При размере более 700х700мм – заслонка изготавливается многостворчатой (АЗД- мс).
|
Обозначение |
Тип соединения |
Материал |
Управление |
|
АЗД Ø100 до Ø500 |
Нип-(нипельное) Фл (фланцевое) |
Ч.с.-(углеродистая сталь) Оц-(оцинкованная сталь) Нерж-(нержавеющая сталь) |
РУ-(ручное управление) ЭП-(электро привод) |
|
АЗД Ø500 до Ø1000 |
Фл-(фланцевое) |
Ч.с.-(углеродистая сталь) Оц-(оцинкованная сталь) |
|
|
АЗД Ø1000 до Ø1200 |
Фл (фланцевое) |
Ч.с.-(углеродистая сталь) |
Пример обозначения: АЗД 500х(h)400/фл30-фл30 ру/оц - мс
АЗД – арматура запорная дросельная
500х(h)400 - 500х400мм типоразмер по присоединительному прямоугольному сечению.
фл30-фл30
ру – ручное управление (эп - электропривод)
оц - материал , оцинкованная сталь (ч.с. – углеродистая сталь)
(нерж.- нержавеющая сталь)
мс – многостворчатая
Размер Ах В- соответствуют основным присоединительным размерам трубопроводов прямоугольного сечения

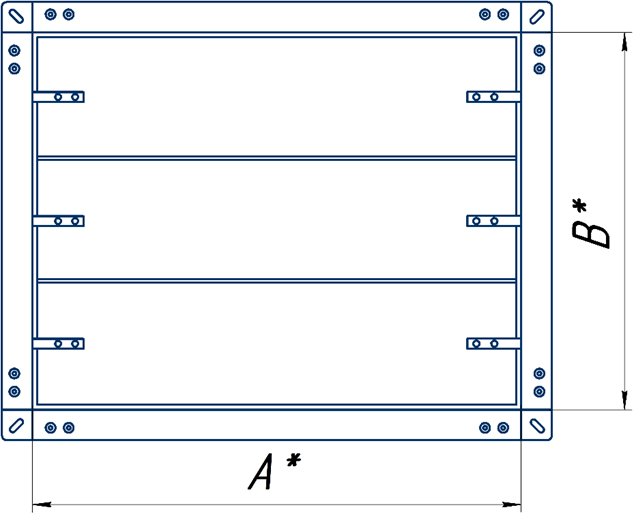

Размер А*х В* более 700х700мм – АЗД мс

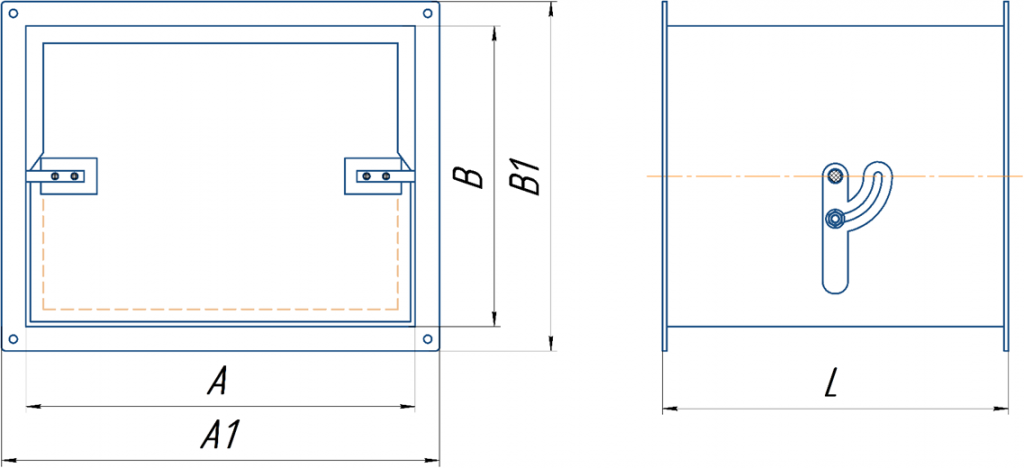

*Размер : А1=А+60мм, В1=В+60мм (фл.30)

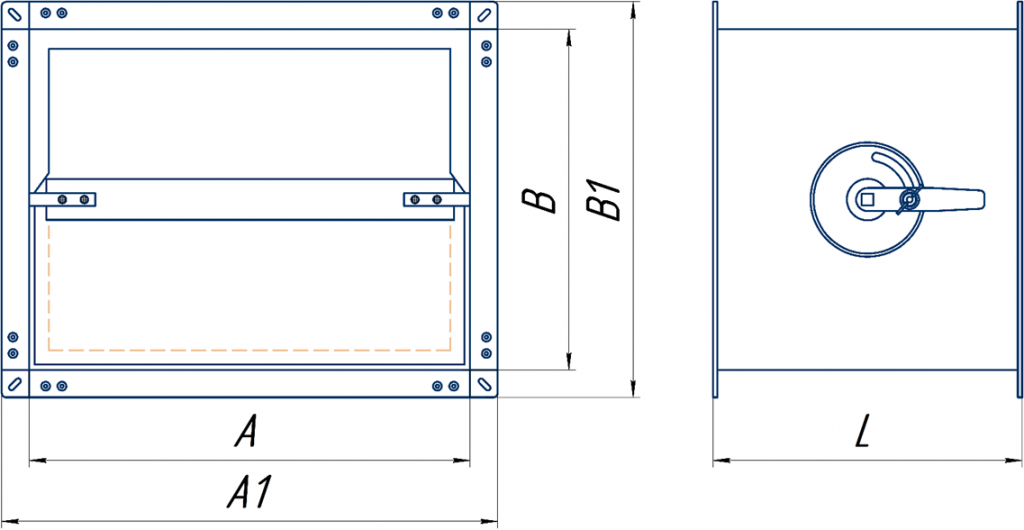

*Размер : А1=А+60мм, В1=В+60мм (фл.30)
*Размер : А1=А+60мм, В1=В+60мм (фл.30 для АЗД из оц./нерж.)
|
A x B |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
|
100 |
170 |
170 |
170 |
170 |
170 |
170 |
170 |
|
150 |
170 |
170 |
170 |
170 |
170 |
170 |
170 |
|
200 |
170 |
170 |
200 |
200 |
200 |
200 |
200 |
|
250 |
170 |
170 |
200 |
200 |
200 |
200 |
200 |
|
300 |
170 |
170 |
200 |
200 |
200 |
200 |
200 |
|
350 |
170 |
170 |
200 |
200 |
200 |
200 |
200 |
|
400 |
170 |
170 |
200 |
200 |
200 |
200 |
250 |
Примечание* АЗД прямоугольного сечения из оцинкованной и нержавеющей стали изготавливаются в пределах размеров (АхВ) 1000х1000мм! АЗД сечением больше 700х700мм - заслонка изготавливается многостворчатой (мс). Максимальный присоединительный размер сечения по желанию заказчика может быть изготовлен больших размеров!
* По отдельному запросу рассматривается возможность изготовления заслонок нестандартных размеров.
Габаритные присоединительные размеры АЗД из углеродистой стали (мм)
- Минимальный размер (АхВ) 150х150 мм, далее кратно 50 мм
- Максимальный размер (АхВ) 1000х1000 мм
- Длина L=180мм для всех типоразмеров сечения (АхВ)
*Размер А1=А+50мм, В1=В+50мм (фл.25 для АЗД из ч.с.)Чтобы приобрести понравившийся товар, необходимо его заказать. Есть несколько сценариев того, как это можно сделать.
