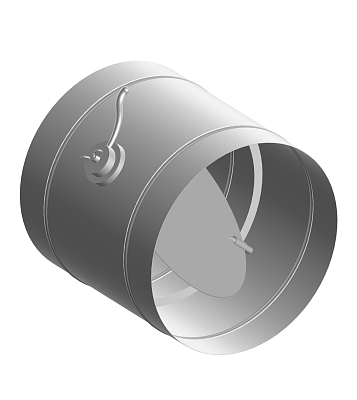

Заслонка воздушная АЗД предназначена для регулирования объема воздуха, проходящего через заслонку и полного перекрытия воздушного канала в системах вентиляции и кондиционирования.
Применение
Заслонки воздушные общего назначения предназначены для регулирования количества воздуха и невзрывоопасных воздушных смесей, не содержащих липких веществ и волокнистых материалов.
Применяются заслонки в системах вентиляции, кондиционирования воздуха и воздушного отопления с рабочим давлением до 1500 Па. Заслонки изготавливаются в двух вариантах: для воздуховодов круглого и прямоугольного сечения. Заслонки АЗД изготавливаются с ручным управлением (-РУ) и с площадкой под электропривод (-ЭП).
Конструкция
В стандартном исполнение АЗД круглого сечения до диаметра 500мм изготавливаются из оцинкованной стали на ниппельном соединение, большего диаметра до 1000мм на фланцевом соединение. АЗД диаметром более 1000мм изготавливаются сварные из углеродистой стали на фланцевом соединении. В зависимости от заказа - АЗД изготавливаются из нержавеющей стали диаметром до 500мм на нипельном соединении.
|
Обозначение |
Тип соединения |
Материал |
Управление |
|---|---|---|---|
|
АЗД Ø100 до Ø500 |
Нип-(нипельное) Фл-(фланцевое) |
Ч.с.-(углеродистая сталь) Оц-(оцинкованная сталь) Нерж-(нержавеющая сталь) |
РУ-(ручное управление) ЭП-(электро привод) |
|
АЗД Ø500 до Ø1000 |
Фл-(фланцевое) |
Ч.с.- (углеродистая сталь) Оц -(оцинкованная сталь) |
|
|
АЗД Ø1000 до Ø1200 |
Фл-(фланцевое) |
Ч.с.-(углеродистая сталь) |
Пример обозначения: АЗД Ø125/фл25-нип ру/оц
АЗД – заслонка дросельная
Ø125 - круглое сечение, типоразмер по присоед. диаметру 125мм.
фл25-нип – тип соединения фланец 25мм – нипель , (нип-нип, фл-фл)
ру – ручное управление (эп - электропривод)
оц - материал , оцинкованная сталь (ч.с. – углеродистая сталь)
(нерж.- нержавеющая сталь)

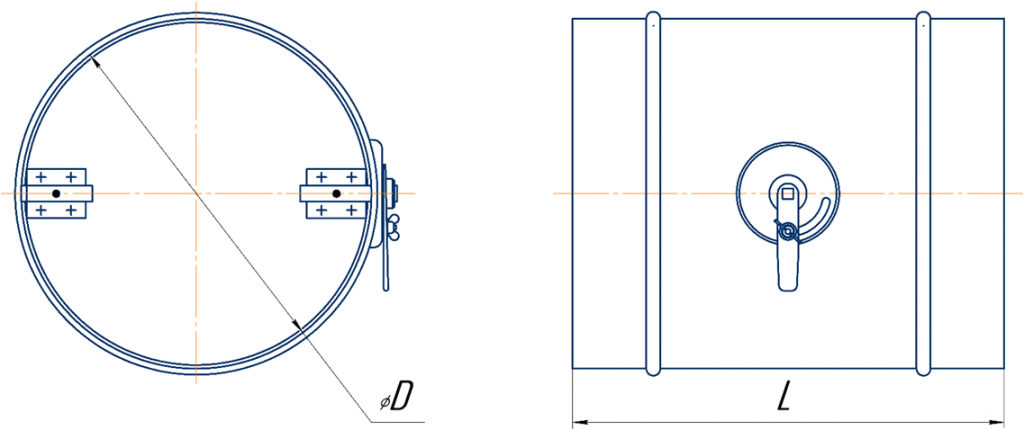

*Диаметр D - фактический наружный присоединительный диаметр заслонки.
*Диаметр D – меньше на 1мм от указанного в маркировки АЗД на нипельном соединении (диаметр до 500мм.)
* По отдельному запросу рассматривается возможность изготовления заслонок нестандартных размеров.
|
Обозначение |
L |
D |
|
АЗД Ø100 |
170 |
99 |
|
АЗД Ø125 |
124 |
|
|
АЗД Ø140 |
139 |
|
|
АЗД Ø160 |
159 |
|
|
АЗД Ø180 |
179 |
|
|
АЗД Ø200 |
200 |
199 |
|
АЗД Ø225 |
224 |
|
|
АЗД Ø250 |
249 |
|
|
АЗД Ø280 |
279 |
|
|
АЗД Ø315 |
314 |
|
|
АЗД Ø355 |
300 |
354 |
|
АЗД Ø400 |
399 |
|
|
АЗД Ø450 |
449 |
|
|
АЗД Ø500 |
499 |
Габаритные присоединительные размеры АЗД из углеродистой стали (мм)
|
Обозначение |
L |
D |
|
АЗД Ø160 |
170 |
160 |
|
АЗД Ø180 |
180 |
|
|
АЗД Ø200 |
200 |
200 |
|
АЗД Ø225 |
225 |
|
|
АЗД Ø250 |
250 |
|
|
АЗД Ø280 |
280 |
|
|
АЗД Ø315 |
315 |
|
|
АЗД Ø355 |
300 |
355 |
|
АЗД Ø400 |
400 |
|
|
АЗД Ø450 |
450 |
|
|
АЗД Ø500 |
500 |
|
|
АЗД Ø560 |
350 |
560 |
|
АЗД Ø630 |
630 |
|
|
АЗД Ø710 |
710 |
|
|
АЗД Ø800 |
800 |
|
|
АЗД Ø900 |
900 |
|
|
АЗД Ø1000 |
1000 |

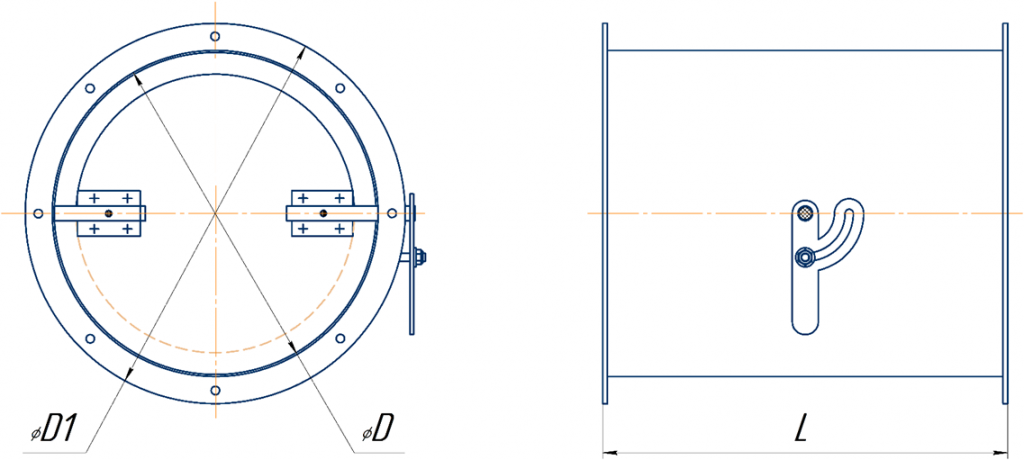

*Размер D1=D+50мм. (фл.25 для АЗД из уг.стали)
