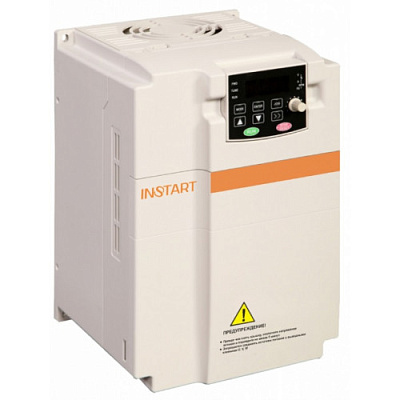

Частотные преобразователи MCI – векторная общепромышленная серия

Область применения

Преобразователи частоты серии MCI используют там, где не требуется векторное управление с замкнутым контуром (наличие энкодера): вентиляторы, насосы, дробилки, компрессоры, штамповочные станки, гравировальные станки, оборудование для обработки стекла, печатные станки, ткацкое оборудование и т.д.

Расширенный ПИД-регулятор с функцией спящего режима - Обеспечивает управление скоростью электродвигателя для поддержания постоянного значения заданного параметра (например, давления, температуры или расхода воды).
Встроенные таймеры - Два встроенных таймера управляют входными цифровыми сигналами и формируют выходные временные сигналы. Таймеры могут использоваться раздельно или комбинировано.
Ограничитель момента - Поддержание установленного момента путем ограничения напряжения и тока.
Резервное копирование параметров - Пользователь может использовать резервное копирование параметров с помощью модуля копирования, чтобы восстановить настройки преобразователя частоты в случае ошибки, вызванной сбоем или неправильной работой.
Ограничитель тока - В случаях, если ток превышает установленное значение защиты, включается ограничитель. Ограничитель тока может удерживать ток в установленных пределах для предотвращения выхода преобразователя частоты в ошибку и защиты оборудования.
Протоколы передачи данных - Преобразователь частоты имеет возможность связи по протоколам ModBUS RTU.
Автоматический регулятор напряжения - Предназначен для стабилизации выходного напряжения путём регулирования тока в обмотке возбуждения, а также обеспечивает электронную защиту от перегрузки и падения частоты вращения.
Встроенное виртуальное реле задержки времени - Пять встроенных виртуальных реле задержки времени для проведения простых логических операций с сигналами от цифровых входов и от многофункциональных выходных клемм. Результат логических операций может рассматриваться в качестве эквивалента цифрового входного сигнала, а также может выводиться на многофункциональные выходные клеммы. Кроме того, результаты логических операций могут выводиться с задержкой по времени и с операцией отрицания.

Техническое описание

Параметры	Описание
Диапазон напряжения и частоты на входе	1 ~ 220 В +/- 15%, 50/60 Гц
	3 ~ 0-380 В +/- 15%, 50/60 Гц
Диапазон напряжения и частоты на выходе	3 ~ 0-220 В, 0-600 (3200) Гц
	3 ~ 0-380 В, 0-600 (3200) Гц
Диапазон мощностей	0.4 ~ 630 кВт
Входы управления	5 цифровых входных клемм (1 для высокоскоростного импульсного входного сигнала)
	2 аналоговых входа
	Коммуникационный интерфейс RS485 поддерживает протокол ModBUS RTU
Выходы управления	1 релейный выход
	1 аналоговый выход
Панель управления	Съемная
Степень защиты	IP20
Тип управления	V/F: управление напряжением/частотой
	SVC: векторное управление с разомкнутым контуром (бездатчиковый)
Режимы работы	Управление моментом, управление скоростью
Основные функции	Быстрое ограничение тока
	Встроенное виртуальное реле задержки времени
	Встроенный таймер
	Встроенный модуль вычислений
	Аварийный останов
	Отслеживание скорости перед запуском
	Встроенное ПИД-регулирование
	Автоматическая регулировка напряжения (AVR)
	Удаленный контроль
Защиты	Перекос фаз
	Превышение момента
	Повышенное/пониженное напряжение
	Замыкание на землю
	Пропадание фазы
	Перегрузка двигателя

Технические характеристики

Модель    преобразователя           частоты	Номинальный ток      на выходе (А)		Соответствующий       двигатель, кВт		Тормозной     модуль
	G	P	G	P
Вход: 1 фаза, 220 В ± 15%, 50/60 Гц, Выход: 3 фазы, 0-220 В, 0-3200 Гц
MCI-G0.4-2B	0,4	-	2	-	Встроен
MCI-G0.75-2B	0,75	-	4	-
MCI-G1.5-2B	1,5	-	7	-
MCI-G2.2-2B	2,2	-	10	-
Вход: 3 фаза, 380 В ± 15%, 50/60 Гц, Выход: 3 фазы, 0-380 В, 0-3200 Гц
MCI-G0.75-4B	0,75	-	3,0	-	Встроен
MCI-G1.5-4B	1,5	-	4,5	-
MCI-G2.2-4B	2,2	-	6,0	-
MCI-G4.0-4B	4	-	9,5	-
MCI-G5.5/P7.5-4B	5,5	7,5	13	17
MCI-G7.5/P11-4B	7,5	11	17	25
MCI-G11/P15-4BF	11	15	25	32
MCI-G15/P18.5-4BF	15	18,5	32	37
MCI-G18.5/P22-4B	18,5	22	37	45
MCI-G18.5/P22-4	18,5	22	37	45	Не встроен
MCI-G22-4B	22	-	45	-	Встроен
MCI-G22-4	22	-	45	-	Не встроен
MCI-G22/P30-4	22	30	45	60
MCI-G30/P37-4	30	37	60	75
MCI-G30/P37-4B	30	37	60	75	Встроен
MCI-G37/P45-4	37	45	75	90	Не встроен
MCI-G45/P55-4	45	55	90	110
MCI-G55/P75-4	55	75	110	152
MCI-G75/P90-4	75	90	152	176
MCI-G90/P110-4	90	110	176	210
MCI-G110/P132-4	110	132	210	253
MCI-G132/P160-4	132	160	253	300
MCI-G160/P185-4	160	185	300	340
MCI-G185/P200-4	185	200	340	380
MCI-G200/P220-4F	200	220	380	420
MCI-G220-4F	220	-	420	-
MCI-G250/P280-4F	250	280	480	540
MCI-G280/P315-4F	280	315	540	600
MCI-G315/P355-4F	315	355	600	680
MCI-G355/P375-4F	355	375	680	710
MCI-G375/P400-4F	375	400	710	750
MCI-G400-4F	400	-	750	-
MCI-G500-4F	500	-	930	-
MCI-P500-4F	-	500	-	930
MCI-G630-4F	630	-	1200	-
