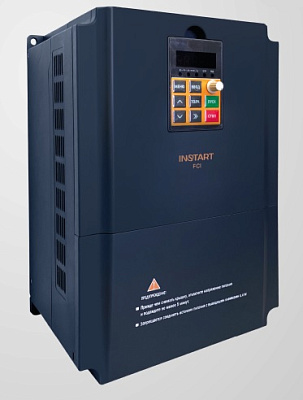

Частотные преобразователи FCI – векторная универсальная общепромышленная серия

Преобразователи частоты INSTART серии FCI спроектированы и разработаны в соответствии с высокими стандартами современной российской промышленности. INSTART серии FCI – это преобразователи частоты высокого качества, не уступающие известным мировым аналогам. Функциональность преобразователей частоты данной серии позволяет использовать их в самых различных областях: химическая, нефтехимическая, целлюлознобумажная, цементная, а также в системах водоснабжения, на газопроводах и т.д. Преобразователи частоты INSTART серии FCI предназначены для регулирования скорости и момента, контроля и защиты синхронных и асинхронных трехфазных электродвигателей.

Функциональные возможности

Расширенный ПИД-регулятор с функцией спящего режима - Обеспечивает управление скоростью электродвигателя для поддержания постоянного значения заданного параметра (например, давления, температуры или расхода воды).
Встроенные таймеры - Два встроенных таймера управляют входными цифровыми сигналами и формируют выходные временные сигналы. Таймеры могут использоваться раздельно или комбинировано цифровыми сигналами, формируют выходные.
Ограничитель момента - Поддержание установленного момента путем ограничения напряжения и тока.
Резервное копирование параметров - Пользователь может использовать резервное копирование параметров с помощью модуля копирования, чтобы восстановить настройки преобразователя частоты в случае ошибки, вызванной сбоем или неправильной работой. Ограничитель тока - В случаях, если ток превышает установленное значение защиты, включается ограничитель. Ограничитель тока может удерживать ток в установленных пределах для предотвращения выхода преобразователя частоты в ошибку и защиты оборудования.
Встроенный ПЛК - Встроенный четырехъядерный модуль управления. Модуль спроектирован так, что может проводить сложение, вычитание, умножение, деление, оценку размера и выполнение интегральных операций. Каждая операция имеет четыре входа и один выход прямых адресов.
Протоколы передачи данных - Преобразователь частоты имеет возможность связи по протоколам ModBUS RTU, ProfiBUS DP.
Автоматический регулятор напряжения - Предназначен для стабилизации выходного напряжения путём регулирования тока в обмотке возбуждения, а также обеспечивает электронную защиту от перегрузки и падения частоты вращения.
Встроенное виртуальное реле задержки времени - Пять встроенных виртуальных реле задержки времени для проведения простых логических операций с сигналами от цифровых входов и от многофункциональных выходных клемм. Результат логических операций может рассматриваться в качестве эквивалента цифрового входного сигнала, а также может выводиться на многофункциональные выходные клеммы. Кроме того, результаты логических операций могут выводиться с задержкой по времени и с операцией отрицания.

Техническое описание

Параметры	Описание
Диапазон напряжения и частоты на входе	3 ~ 660 В +/-15% 50/60 Гц
Диапазон напряжения и частоты на выходе	3 ~ 0-660 В, 0-600 (3200) Гц
Диапазон мощностей	0,75 ~ 630 кВт
Входы управления	6 цифровых входов (1 для высокоскоростного импульсного входного сигнала +4 расширяемых)
	2 аналоговых входа (+1 расширяемый)
Выходы управления	2 релейных выхода
	1 выход с открытым коллектором (+2 расширяемых)
	2 аналоговых выхода
	1 импульсный выход
Панель управления	Съемная
Встроенный тормозной модуль	15 кВт и ниже (18,5 ~ 630 кВт - опционально)
Питание цепей управления	24 В постоянного тока с токоограничивающей защитой 300 мА
Степень защиты	IP20
Тип двигателя	Асинхронный двигатель
	Синхронный двигатель
Тип управления	V/F (управление напряжением/частотой)
	SVC (векторное управление с разомкнутым контуром)
	VC (векторное управление с замкнутым контуром)
Режимы работы	Управление скоростью
	Управление моментом
Связь	ModBUS (опционально); ProfiBUS (опционально)
Основные функции	Быстрое ограничение тока
	Встроенное виртуальное реле задержки времени
	Встроенный таймер
	Встроенный модуль вычислений
	Аварийный останов
	Отслеживание скорости перед запуском
	Встроенное ПИД-регулирование
	Функция AVR
	Функция резервного копирования (только при использовании сетевого протокола)
	Удаленный контроль
	Управление насосами
Защиты	Повышенный ток
	Повышенное/пониженное напряжение
	Замыкание на землю
	Замыкание на землю
	Пропадание фазы
	Перегрузка двигателя

Технические характеристики

Модель    преобразователя           частоты	Номинальный ток      на выходе (А)		Соответствующий       двигатель, кВт
	G	P	G	P
3 ~ 380 В ± 15%, 50/60 Гц
FCI-G0.75-4B	2,3	-	0,75	-
FCI-G1.5-4B	3,7	-	1,5	-
FCI-G2.2-4B	5,1	-	2,2	-
FCI-G4.0/P5.5-4B	8,8	13	4	5,5
FCI-G5.5-4B	13	-	5,5	-
FCI-G5.5/P7.5-4B	13	17	5,5	7,5
FCI-G7.5/P11-4B	17	25	7,5	11
FCI-G11/P15-4BF	25	32	11	15
FCI-G15/P18.5-4BF	32	37	15	18,5
FCI-G18.5/P22-4	37	45	18,5	22
FCI-G22/P30-4	45	60	22	30
FCI-G30/P37-4	60	75	30	37
FCI-G37/P45-4	75	90	37	45
FCI-G45/P55-4	90	110	45	55
FCI-G55/P75-4	110	152	55	75
FCI-G75/P90-4	152	176	75	90
FCI-G90/P110-4	176	210	90	110
FCI-G110/P132-4	210	253	110	132
FCI-G132/P160-4	253	300	132	160
FCI-G160/P185-4	300	340	160	185
FCI-G185/P200-4	340	380	185	200
FCI-G200/P220-4F	380	420	200	220
FCI-G220-4F	420	-	220	-
FCI-P250-4F	-	250	-	480
FCI-G250/P280-4F	480	540	250	280
FCI-G280/P315-4F	540	600	280	315
FCI-G315/P355-4F	600	680	315	355
FCI-G355/P375-4F	680	710	355	375
FCI-G375-4F	710	-	375	-
FCI-G400-4F	750	-	400	-
FCI-P500-4F	-	930	-	500
FCI-G500-4F	930	-	500	-
FCI-G630-4F	1200	-	630	-



Модель    преобразователя           частоты	Номинальный ток      на выходе (А)		Соответствующий       двигатель, кВт
	G	P	G	P
3 ~ 660 В ± 15%, 50/60 Гц
FCI-G22/P30-6	28	38	22	30
FCI-G30/P37-6	38	48	30	37
FCI-G37/P45-6	46	56	37	45
FCI-G45/P55-6	56	68	45	55
FCI-G55/P75-6	68	92	55	75
FCI-G75/P90-6	92	110	75	90
FCI-G90/P110-6	110	132	90	110
FCI-G110/P132-6	132	155	110	132
FCI-G132/P160-6F	155	180	132	160
FCI-G160/P185-6F	180	210	160	185
FCI-G185/P220-6F	210	245	185	200
FCI-G220/P250-6F	245	275	220	250
FCI-G250/P280-6F	275	305	250	280
FCI-G280/P315-6F	305	345	280	315
FCI-G315/P355-6F	345	390	315	355
FCI-G355/P400-6F	390	430	355	400
FCI-G400-6F	430	-	400	-
FCI-P500-6F	-	540	-	500
FCI-G500-6F	540	-	500	-
FCI-P630-6F	-	630	-	630
FCI-G630-6F	630	-	630	-
FCI-P700-6F	-	720	-	700
FCI-G700-6F	720	-	700	-
