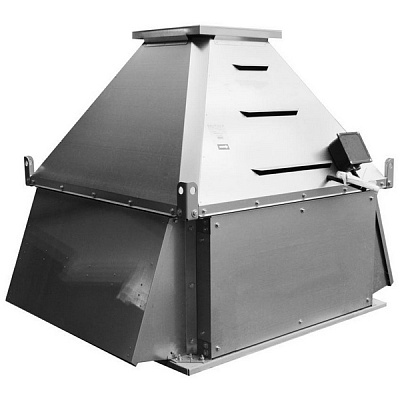

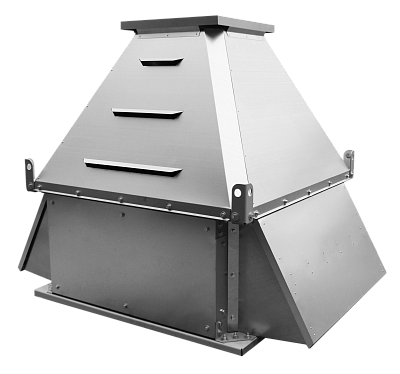

Вентилятор крышный ВКРФ ДУ №6,3 низкого давления производится по ТУ 4861-008-85589750-2011.
Крышный вентилятор ВКРФ ДУ №6,3 устанавливается на кровле зданий с любым кровельным покрытием и углом наклона, применяются в аварийных системах вытяжной вентиляции для удаления дыма, газов и избыточного тепла при возникновении пожара или задымления. Предельная температура перемещаемой рабочей среды до +400°С (минимальная гарантированная работоспособность 2 часа, рабочее колесо из жаростойкой углеродистой стали) или +600°С (в течение часа, колесо изготовлено из жаростойкой нержавеющей стали).
Общие сведения
• Варианты конструктивного исполнения: исполнение 1;• Вентиляторы сертифицированы: соответствие
требованиям ТУ 4861-008-85589750-2011;
• Корпус из оцинкованной стали;
• Рабочие колеса 3 типов исполнения - РВ6к, РВ6, РВ9;
• Рабочее колесо устанавливается непосредственно на валу
двигателя;
• Возможные исполнения по теплостойкости: 400°C и 600°C;
• Время работы до 120 минут.
Крышные вентиляторы дымоудаления ВКРФ ДУ
Вентиляторы крышные ВКРФ ДУ дымоудаления развивают низкое давление при одностороннем всасывании рабочей среды. Используются в системах противопожарной вентиляции и предназначены для удаления дыма, газов и избыточного тепла из помещений и зданий при возникновении пожара или задымления.
Вентиляторы крышные дымоудаления ВКРФ ДУ предназначены для монтажа на крышах плоской и покатой конструкции с любым типом кровельного материала. Работают без сети воздуховодов, вытягивая воздух с подкровельного пространства.
Рабочая среда – задымленный и загазованный воздух помещений температурой до +400°С или +600°С (в зависимости от теплостойкости агрегата) с предельно допустимой концентрацией пыли 100 мг/м.куб.
Конструктивные особенности вентилятора ВКРФ ДУ
Вентилятор крышной ВКРФ ДУ для удаления дыма и газов имеет моноблочное конструктивное исполнение, поставляется заказчику в полностью собранном виде в заводской упаковке.
Для установки вентилятора крышного дымоудаления ВКРФ ДУ используется монтажный стакан типа СТМ. Среди основных конструктивных элементов можно выделить корпус из тонколистовой оцинкованной стали, рабочее колесо радиального типа с 12-ю отогнутыми в обратную вращению сторону лопатками и электропривод вертикальной компоновки.
Рабочее колесо посредством осевой втулки насаживается на вал электродвигателя. Для защиты привода от атмосферных осадков и прямого солнечного излучения в конструкции вентилятора крышного ВКРФ ДУ дымоудаления предусмотрен пирамидальный кожух. Питающие контакты вынесены в клеммную коробку, расположенную на наружной стороне корпусной детали.
В зависимости от системы управления вентиляторы крышные ВКРФ ДУ могут включаться в ручном режиме или в автоматическом по сигналу аварийных датчиков.
Вентиляторы дымоудаления ВКРФ ДУ условия эксплуатации
Вентиляторы крышные ВКРФ ДУ для удаления дыма и газов рассчитаны на эксплуатацию на открытом воздухе (кат. разм. 1) в условиях умеренного климата (t=-40°С…+40°С) или тропического (t=-10°С…+45°С).
Типоразмерный ряд вентиляторов крышных ВКРФ ДУ дымоудаления насчитывает 8-мь моделей, каждая из которых может быть выполнена в двух исполнениях теплостойкости:
- гарантированное время работы 120 минут при температуре рабочей среды до +400°С;
- гарантированное время работы 90 минут при температуре рабочей среды до +600°С.
Технические характеристики Вентиляторы крышные с факельным выбросом потока ВКРФ ДУ №12,5
Вентилятор | Типоразмер двигателя | Мощность двигателя, кВт | Синхронная частота, оборотов об/мин. | Минимальная производительность, м³/ч | Максимальная производительность, м³/ч | Максимальное статическое давление, Па при 20°C | Масса, кг |
---|---|---|---|---|---|---|---|
ВКРФ №12,5 РВ6к-ДУ 15/750 | 180M8 | 15 | 750 | 31662 | 65434 | 977 | 775 |
ВКРФ №12,5 РВ6-ДУ 18,5/750 | 200M8 | 18,5 | 750 | 31662 | 78099 | 977 | 835 |
ВКРФ №12,5 РВ9-ДУ 22/750 | 200L8 | 22 | 750 | 42216 | 87598 | 983 | 855 |
ВКРФ №12,5 РВ6к-ДУ 37/1000 | 225M6 | 37 | 1000 | 42505 | 87843 | 1760 | 925 |
ВКРФ №12,5 РВ6-ДУ 45/1000 | 250S6 | 45 | 1000 | 42505 | 104845 | 1760 | 1025 |
ВКРФ №12,5 РВ9-ДУ 55/1000 | 250M6 | 55 | 1000 | 56673 | 117597 | 1772 | 1045 |
Габаритные и присоединительные размеры крышного вентилятора ВКРФ ДУ №12,5
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Схема крепления вентилятора к монтажному стакану
Технические характеристики Вентиляторы крышные с факельным выбросом потока ВКРФ ДУ №11,2
Вентилятор | Типоразмер двигателя | Мощность двигателя, кВт | Синхронная частота, оборотов об/мин. | Минимальная производительность, м³/ч | Максимальная производительность, м³/ч | Максимальное статическое давление, Па при 20°C | Масса, кг |
---|---|---|---|---|---|---|---|
ВКРФ №11,2 РВ6-ДУ 11/750 | 160M8 | 11 | 750 | 22463 | 55409 | 763 | 590 |
ВКРФ №11,2 РВ9-ДУ 11/750 | 160M8 | 11 | 750 | 29951 | 62148 | 768 | 590 |
ВКРФ №11,2 РВ6к-ДУ 18,5/1000 | 180M6 | 18,5 | 1000 | 30263 | 62543 | 1384 | 647 |
ВКРФ №11,2 РВ6-ДУ 22/1000 | 200M6 | 22 | 1000 | 30263 | 74648 | 1384 | 690 |
ВКРФ №11,2 РВ9-ДУ 30/1000 | 200L6 | 30 | 1000 | 40350 | 83727 | 1394 | 725 |
Габаритные и присоединительные размеры крышного вентилятора ВКРФ ДУ №11,2
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Схема крепления вентилятора к монтажному стакану
Технические характеристики Вентиляторы крышные с факельным выбросом потока ВКРФ ДУ №10,0
Вентилятор | Типоразмер двигателя | Мощность двигателя, кВт | Синхронная частота, оборотов об/мин. | Минимальная производительность, м³/ч | Максимальная производительность, м³/ч | Максимальное статическое давление, Па при 20°C | Масса, кг |
---|---|---|---|---|---|---|---|
ВКРФ №10 РВ6к-ДУ 4/750 | 132S8 | 4 | 750 | 15989 | 33043 | 608 | 417 |
ВКРФ №10 РВ6-ДУ 5,5/750 | 132M8 | 5,5 | 750 | 15989 | 39439 | 608 | 427 |
ВКРФ №10 РВ9-ДУ 7,5/750 | 160S8 | 7,5 | 750 | 21318 | 44236 | 612 | 485 |
ВКРФ №10 РВ6к-ДУ 11/1000 | 160S6 | 11 | 1000 | 21540 | 44517 | 1103 | 487 |
ВКРФ №10 РВ6-ДУ 15/1000 | 160M6 | 15 | 1000 | 21540 | 53133 | 1103 | 515 |
ВКРФ №10 РВ9-ДУ 18,5/1000 | 180M6 | 18,5 | 1000 | 28721 | 59595 | 1111 | 545 |
Габаритные и присоединительные размеры крышного вентилятора ВКРФ ДУ №10
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Схема крепления вентилятора к монтажному стакану
Технические характеристики Вентиляторы крышные с факельным выбросом потока ВКРФ ДУ №9,0
Вентилятор | Типоразмер двигателя | Мощность двигателя, кВт | Синхронная частота, оборотов об/мин. | Минимальная производительность, м³/ч | Максимальная производительность, м³/ч | Максимальное статическое давление, Па при 20°C | Масса, кг |
---|---|---|---|---|---|---|---|
ВКРФ №9 РВ6к-ДУ 2,2/750 |
112MA8 | 2,2 | 750 | 11494 | 25287 | 479 | 323 |
ВКРФ №9 РВ6-ДУ 3/750 |
112MB8 | 3 | 750 | 11494 | 29118 | 479 | 329 |
ВКРФ №9 РВ9-ДУ 4/750 |
132S8 | 4 | 750 | 12433 | 32559 | 541 | 342 |
ВКРФ №9 РВ6-ДУ 7,5/1000 |
132M6 | 7,5 | 1000 | 15703 | 39781 | 894 | 355 |
ВКРФ №9 РВ9-ДУ 11/1000 |
160S6 | 11 | 1000 | 16750 | 43864 | 982 | 412 |
ВКРФ №9 РВ6к-ДУ 22/1500 |
180S4 | 22 | 1500 | 23797 | 52354 | 2053 | 460 |
ВКРФ №9 РВ6-ДУ 30/1500 |
180M4 |
30 | 1500 | 23797 | 60286 | 2053 | 480 |
ВКРФ №9 РВ9-ДУ 37/1500 |
200M4 | 37 | 1500 | 25384 | 66474 | 2255 | 535 |
Габаритные и присоединительные размеры крышного вентилятора ВКРФ ДУ №9
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Схема крепления вентилятора к монтажному стакану
Технические характеристики Вентиляторы крышные с факельным выбросом потока ВКРФ ДУ №8,0
Вентилятор | Типоразмер двигателя | Мощность двигателя, кВт | Синхронная частота, оборотов об/мин. | Минимальная производительность, м³/ч | Максимальная производительность, м³/ч | Максимальное статическое давление, Па при 20°C | Масса, кг |
---|---|---|---|---|---|---|---|
ВКРФ №8 РВ6-ДУ 1,5/750 |
100L8 | 1,5 | 750 | 7845 | 19874 | 357 | 278 |
ВКРФ №8 РВ9-ДУ 2,2/750 |
112MA8 | 2,2 | 750 | 8611 | 22549 | 416 | 287 |
ВКРФ №8 РВ6-ДУ 4/1000 |
112MB6 | 4 | 1000 | 10915 | 27651 | 692 | 293 |
ВКРФ №8 РВ9-ДУ 5,5/1000 |
132S6 | 5,5 | 1000 | 11643 | 30489 | 760 | 306 |
ВКРФ №8 РВ6к-ДУ 11/1500 |
132M4 | 11 | 1500 | 16600 | 36520 | 1600 | 320 |
ВКРФ №8 РВ6-ДУ 15/1500 |
160S4 | 15 | 1500 | 16600 | 42053 | 1600 | 381 |
ВКРФ №8 РВ9-ДУ 18,5/1500 |
160M4 |
18,5 | 1500 | 17707 | 46369 | 1758 | 394 |
Габаритные и присоединительные размеры крышного вентилятора ВКРФ ДУ №8
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Схема крепления вентилятора к монтажному стакану
Технические характеристики Вентиляторы крышные с факельным выбросом потока ВКРФ ДУ №7,1
Вентилятор | Типоразмер двигателя | Мощность двигателя, кВт | Синхронная частота, оборотов об/мин. | Минимальная производительность, м³/ч | Максимальная производительность, м³/ч | Максимальное статическое давление, Па при 20°C | Масса, кг |
---|---|---|---|---|---|---|---|
ВКРФ №7,1 РВ6-ДУ 1,1/750 | 90LB8 | 1,1 | 750 | 5405 | 14200 | 273 | 222 |
ВКРФ №7,1 РВ9-ДУ 1,1/750 | 90LB8 | 1,1 | 750 | 5765 | 15100 | 300 | 225 |
ВКРФ №7,1 РВ6-ДУ 2,2/1000 | 100L6 | 2,2 | 1000 | 7431 | 18826 | 517 | 232 |
ВКРФ №7,1 РВ9-ДУ 3/1000 | 112MA6 | 3 | 1000 | 8139 | 21313 | 599 | 239 |
ВКРФ №7,1 РВ6-ДУ 7,5/1500 | 132S4 | 7,5 | 1500 | 11525 | 29196 | 1243 | 259 |
ВКРФ №7,1 РВ9-ДУ 11/1500 | 132M4 | 11 | 1500 | 12378 | 32414 | 1384 | 271 |
Габаритные и присоединительные размеры крышного вентилятора ВКРФ ДУ №7,1
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Схема крепления вентилятора к монтажному стакану
Технические характеристики Вентиляторы крышные с факельным выбросом потока ВКРФ ДУ №6,3
Вентилятор | Типоразмер двигателя | Мощность двигателя, кВт | Синхронная частота, оборотов об/мин. | Минимальная производительность, м³/ч | Максимальная производительность, м³/ч | Максимальное статическое давление, Па при 20°C | Масса, кг |
---|---|---|---|---|---|---|---|
ВКРФ №6,3 РВ6-ДУ 1,1/1000 | 80B6 | 1,1 | 1000 | 5108 | 12941 | 394 | 186 |
ВКРФ №6,3 РВ9-ДУ 1,5/1000 | 90L6 | 1,5 | 1000 | 5449 | 14270 | 433 | 190 |
ВКРФ №6,3 РВ6-ДУ 4/1500 | 100L4 | 4 | 1500 | 7968 | 20200 | 959 | 200 |
ВКРФ №6,3 РВ9-ДУ 5,5/1500 | 112M4 | 5,5 | 1500 | 8529 | 23200 | 1060 | 208 |
Габаритные и присоединительные размеры крышного вентилятора ВКРФ ДУ №6,3
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Схема крепления вентилятора к монтажному стакану
