Дымососы для котлов Д
Котельные дымососы Д применяются для подачи свежего воздуха к топкам котельного оборудования. Такими вентагрегатами комплектуются котельные установки с производительностью 25 тонн пара в час и выше, а также газомазутные котлы производительностью 0,5…16 Гкал. Возможна эксплуатация дымососов Д в прочих промышленных установках, где техпроцессом предусматривается подача значительных объемов воздуха (если условия эксплуатации не противоречат требованиям производителя).
Допускается эксплуатация дымососов Д в составе газомазутных котлов для удаления дыма и газов от топливных камер, при этом предельная температура рабочей среды составляет +200°С.

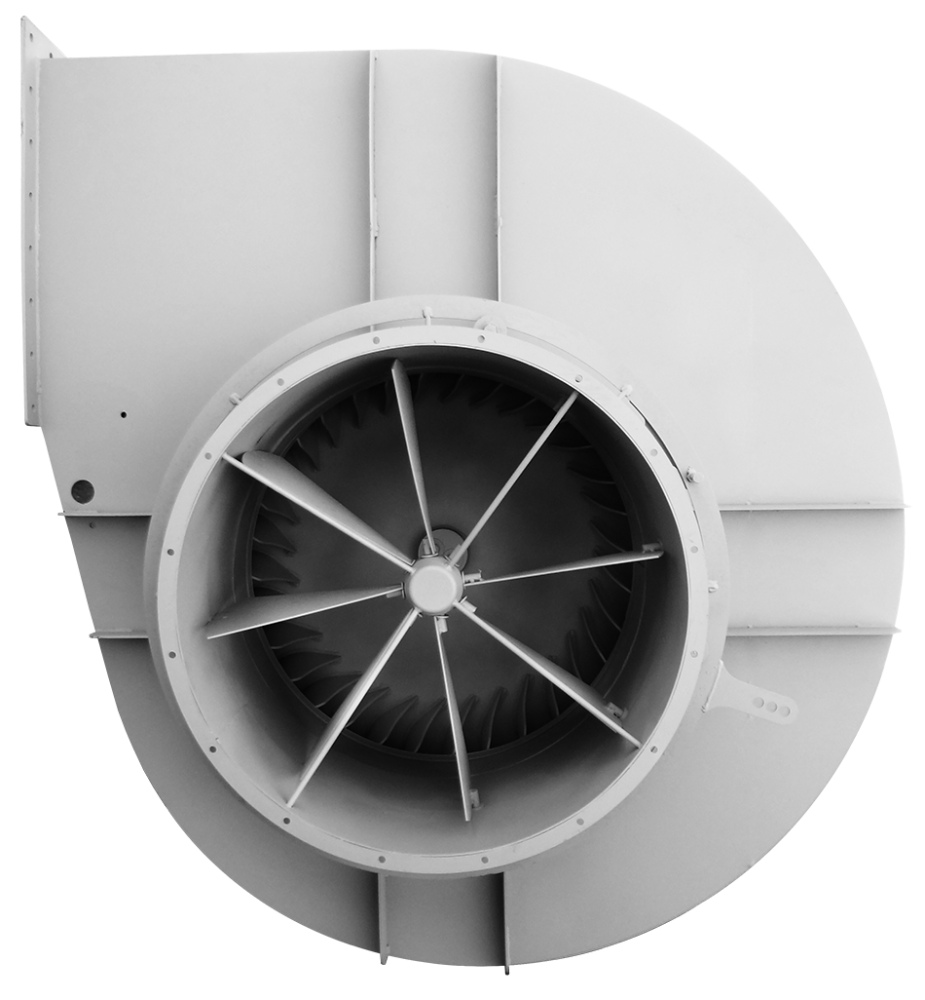

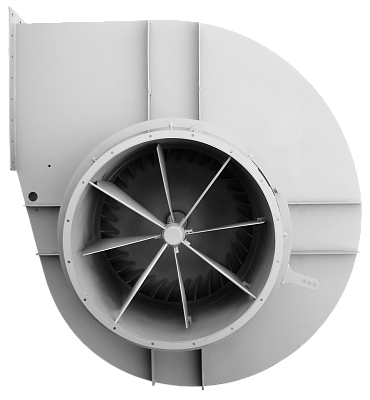

Конструктивные особенности дымососа ДДымососы для котлов Д имеют моноблочную конструкцию, отгрузка оборудования производится в полностью собранном виде в упаковке завода-изготовителя.
Основными конструктивными элементами котельных дымососов Д являются коробчатый корпус в виде «улитки», радиальное колесо и привод.
Корпус изготавливается из тонколистового металла. Подключение дымососа Д к воздуховодам может осуществляться напрямую или через гибкие вставки. На внешних поверхностях корпуса имеются ребра жесткости для придания ему дополнительной устойчивости. Корпус-«улитка» выполнен поворотным, что позволяет его расположить при монтаже в максимально удобном положении относительно выходного воздуховода.
Внутри корпуса смонтировано рабочее колесо с 32-мя загнутыми в сторону вращения лопатками. Крыльчатка посредством осевой втулки напрессовывается на ротор электродвигателя, который смонтирован на металлической подставке.
В качестве защитного покрытия дымососов Д применяются износостойкие лакокрасочные материалы.
Котельные дымососы Д условия эксплуатации
Дымососы для котлов Д рассчитаны на установку и работу в крытых отапливаемых и неотапливаемых помещениях (кат. разм. 3 и 2) при температуре окружающей среды -30°С…+40°С. Если температура корпуса-«улитки» ниже -30°С, то запускать его в работу не рекомендуется.
Допускается эксплуатация дымососов Д на открытом воздухе (кат. разм. 1), если электрические части защищены от атмосферных осадков и прямых солнечных лучей.
Котельные дымососы Д выпускаются в 6-ти типовых размерах. В зависимости от назначения и условий эксплуатации у нас можно купить дымососы Д в общепромышленном исполнении или коррозионностойком.
Технические характеристики Дымососы Д №12 , исполнение 1
| Характеристики электродвигателя | Характеристики ТДМ | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Температура перемещаемой среды, °С | Скорость вращения, об/мин. | Номинальная мощность, кВт | Номинальный ток при 380В (50 Гц), А | Тип электродвигателя * | Производительность Q min, тыс. м3/ч | Производительность Q max, тыс. м3/ч | Полное даление Pv min, Па | Полное давление Pv maх, Па | Масса вентилятора, кг |
| 200 | 750 | 37 | 78 | 250S8 | 15 | 49 | 1250 | 1550 | 1420 |
| 1 000 | 75 | 142 | 280S6 | 18 | 64 | 2100 | 2450 | 1610 | |
*При изменении типа двигателя масса может меняться
Габаритные и присоединительные размеры Д №12, Исполнение 1
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры Д №12, Исполнение 1, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1811 | 963 | 1991 | 843 | 2311 | 900 | 1800 | 783 | 1990 | 842 | 1810 | 848 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1806 | 783 | 2314 | 1411 | 1811 | 848 | 1991 | 1148 | 1991 | 1148 | 1811 | 963 |
Акустические характеристики Д №12, Исполнение 1
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | ||||||
|---|---|---|---|---|---|---|---|---|
| 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 750 | 96 | 98 | 100 | 99 | 99 | 96 | 93 | 104 |
| 1000 | 103 | 105 | 106 | 106 | 105 | 103 | 100 | 110 |
Технические характеристики Дымососы Д №3,5 , исполнение 1
| Характеристики электродвигателя | Характеристики ТДМ | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Температура перемещаемой среды, °С | Скорость вращения, об/мин. | Номинальная мощность, кВт | Номинальный ток при 380В (50 Гц), А | Тип электродвигателя * | Производительность Q min, тыс. м3/ч | Производительность Q max, тыс. м3/ч | Полное даление Pv min, Па | Полное давление Pv maх, Па | Масса вентилятора, кг |
| 100 | 1 500 | 3 | 6,8 | 100S4 | 3 | 6 | 420 | 650 | 70 |
*При изменении типа двигателя масса может меняться
Габаритные и присоединительные размеры Д №3,5, Исполнение 1
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры Д №3,5, Исполнение 1, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 593 | 321 | 674 | 281 | 772 | 301 | 602 | 261 | 674 | 281 | 593 | 272 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 602 | 261 | 771 | 470 | 593 | 272 | 674 | 393 | 674 | 373 | 593 | 321 |
Акустические характеристики Д №3,5, Исполнение 1
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | ||||||
|---|---|---|---|---|---|---|---|---|
| 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 1500 | 74 | 79 | 81 | 75 | 71 | 64 | 55 | 81 |
Технические характеристики Дымососы Д №20 , исполнение 3
| Характеристики электродвигателя | Характеристики ТДМ | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Температура перемещаемой среды, °С | Скорость вращения, об/мин. | Номинальная мощность, кВт | Номинальный ток при 380В (50 Гц), А | Тип электродвигателя * | Производительность Q min, тыс. м3/ч | Производительность Q max, тыс. м3/ч | Полное даление Pv min, Па | Полное давление Pv maх, Па | Масса вентилятора, кг |
| 200 | 600 | 200 | 413 | 355MLB10 | 58 | 185 | 2200 | 2580 | 5400 |
| 750 | 400 | - | - | 50 | 207 | 3400 | 3950 | - | |
*При изменении типа двигателя масса может меняться
Габаритные и присоединительные размеры Д №20, Исполнение 3
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры Д №20, Исполнение 3, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| по запросу | по запросу | по запросу | |||||||||
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| по запросу | по запросу | по запросу | |||||||||
Акустические характеристики Д №20, Исполнение 3
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | ||||||
|---|---|---|---|---|---|---|---|---|
| 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 600 | 105 | 107 | 108 | 108 | 106 | 105 | 101 | 113 |
| 750 | 107 | 109 | 110 | 110 | 109 | 106 | 103 | 115 |
Технические характеристики Дымососы Д №18 , исполнение 3
| Характеристики электродвигателя | Характеристики ТДМ | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Температура перемещаемой среды, °С | Скорость вращения, об/мин. | Номинальная мощность, кВт | Номинальный ток при 380В (50 Гц), А | Тип электродвигателя * | Производительность Q min, тыс. м3/ч | Производительность Q max, тыс. м3/ч | Полное даление Pv min, Па | Полное давление Pv maх, Па | Масса вентилятора, кг |
| 100 | 600 | 160 | 331 | 355MLA10 | 42 | 135 | 1750 | 2100 | 4760 |
| 750 | 250 | 497 | 355MLB8 | 51 | 166 | 2750 | 3170 | 4430 | |
*При изменении типа двигателя масса может меняться
Габаритные и присоединительные размеры Д №18, Исполнение 3
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры Д №18, Исполнение 3, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| по запросу | по запросу | по запросу | |||||||||
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| по запросу | по запросу | по запросу | |||||||||
Акустические характеристики Д №18, Исполнение 3
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | ||||||
|---|---|---|---|---|---|---|---|---|
| 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 600 | 101 | 103 | 104 | 104 | 102 | 101 | 97 | 108 |
| 750 | 103 | 105 | 106 | 106 | 105 | 102 | 99 | 110 |
Технические характеристики Дымососы Д №15,5 , исполнение 3
| Характеристики электродвигателя | Характеристики ТДМ | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Температура перемещаемой среды, °С | Скорость вращения, об/мин. | Номинальная мощность, кВт | Номинальный ток при 380В (50 Гц), А | Тип электродвигателя * | Производительность Q min, тыс. м3/ч | Производительность Q max, тыс. м3/ч | Полное даление Pv min, Па | Полное давление Pv maх, Па | Масса вентилятора, кг |
| 100 | 750 | 132 | 261 | 355S8 | 40 | 95 | 2650 | 2920 | 3410 |
| 1 000 | 315 | 600 | 355MLB6 | 51 | 127 | 4650 | 5200 | 3520 | |
*При изменении типа двигателя масса может меняться
Габаритные и присоединительные размеры Д №15,5, Исполнение 3
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры Д №15,5, Исполнение 3, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| по запросу | по запросу | по запросу | |||||||||
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| по запросу | по запросу | по запросу | |||||||||
Акустические характеристики Д №15,5, Исполнение 3
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | ||||||
|---|---|---|---|---|---|---|---|---|
| 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 750 | 97 | 100 | 101 | 101 | 100 | 97 | 95 | 106 |
| 1000 | 104 | 104 | 108 | 108 | 107 | 104 | 102 | 113 |
Технические характеристики Дымососы Д №13,5 , исполнение 3
| Характеристики электродвигателя | Характеристики ТДМ | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Температура перемещаемой среды, °С | Скорость вращения, об/мин. | Номинальная мощность, кВт | Номинальный ток при 380В (50 Гц), А | Тип электродвигателя * | Производительность Q min, тыс. м3/ч | Производительность Q max, тыс. м3/ч | Полное даление Pv min, Па | Полное давление Pv maх, Па | Масса вентилятора, кг |
| 200 | 600 | 30 | 65 | 250М10 | 13 | 41 | 680 | 790 | 2100 |
| 750 | 75 | 150 | 280М8 | 23 | 67 | 1570 | 1780 | 2210 | |
| 1 000 | 160 | 292 | 355S6 | 27 | 95 | 2690 | 3150 | 3220 | |
*При изменении типа двигателя масса может меняться
Габаритные и присоединительные размеры Д №13,5, Исполнение 3
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры Д №13,5, Исполнение 3, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| по запросу | по запросу | по запросу | |||||||||
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| по запросу | по запросу | по запросу | |||||||||
Акустические характеристики Д №13,5, Исполнение 3
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | ||||||
|---|---|---|---|---|---|---|---|---|
| 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 600 | 93 | 95 | 97 | 96 | 96 | 93 | 90 | 101 |
| 750 | 97 | 98 | 101 | 99 | 100 | 96 | 94 | 105 |
| 1000 | 104 | 105 | 107 | 106 | 106 | 103 | 102 | 111 |
Технические характеристики Дымососы Д №12 , исполнение 3
| Характеристики электродвигателя | Характеристики ТДМ | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Температура перемещаемой среды, °С | Скорость вращения, об/мин. | Номинальная мощность, кВт | Номинальный ток при 380В (50 Гц), А | Тип электродвигателя * | Производительность Q min, тыс. м3/ч | Производительность Q max, тыс. м3/ч | Полное даление Pv min, Па | Полное давление Pv maх, Па | Масса вентилятора, кг |
| 200 | 750 | 37 | 78 | 250S8 | 15 | 49 | 1250 | 1550 | 1770 |
| 1 000 | 75 | 142 | 280S6 | 18 | 64 | 2100 | 2450 | 1960 | |
*При изменении типа двигателя масса может меняться
Габаритные и присоединительные размеры Д №12, Исполнение 3
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры Д №12, Исполнение 3, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1811 | 963 | 1991 | 843 | 2311 | 900 | 1800 | 783 | 1990 | 842 | 1810 | 848 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1806 | 783 | 2314 | 1411 | 1811 | 848 | 1991 | 1148 | 1991 | 1148 | 1811 | 963 |
Акустические характеристики Д №12, Исполнение 3
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | ||||||
|---|---|---|---|---|---|---|---|---|
| 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 750 | 96 | 98 | 100 | 99 | 99 | 96 | 93 | 104 |
| 1000 | 103 | 105 | 106 | 106 | 105 | 103 | 100 | 110 |
Технические характеристики Дымососы Д №3,5 , исполнение 3
| Характеристики электродвигателя | Характеристики ТДМ | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Температура перемещаемой среды, °С | Скорость вращения, об/мин. | Номинальная мощность, кВт | Номинальный ток при 380В (50 Гц), А | Тип электродвигателя * | Производительность Q min, тыс. м3/ч | Производительность Q max, тыс. м3/ч | Полное даление Pv min, Па | Полное давление Pv maх, Па | Масса вентилятора, кг |
| 100 | 1 500 | 3 | 6,8 | 100S4 | 3 | 6 | 420 | 650 | 85 |
*При изменении типа двигателя масса может меняться
Габаритные и присоединительные размеры Д №3,5, Исполнение 3
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры Д №3,5, Исполнение 3, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 593 | 321 | 674 | 281 | 772 | 301 | 602 | 261 | 674 | 281 | 593 | 272 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 602 | 261 | 771 | 470 | 593 | 272 | 674 | 393 | 674 | 373 | 593 | 321 |
Акустические характеристики Д №3,5, Исполнение 3
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | ||||||
|---|---|---|---|---|---|---|---|---|
| 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 1500 | 74 | 79 | 81 | 75 | 71 | 64 | 55 | 81 |
