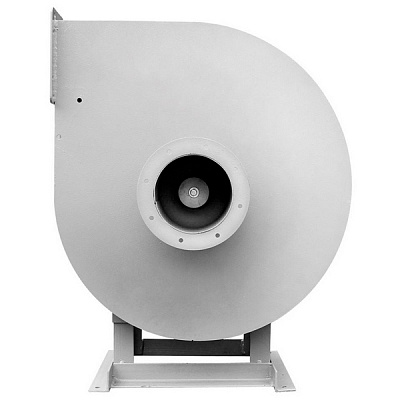

Радиальные вентиляторы высокого давления ВР 140-15
Вентиляторы радиальные ВР 140-15 эксплуатируются в составе приточных и вытяжных вентиляционных систем, систем воздушного отопления и кондиционирования. Допускается эксплуатация вентиляторов ВР 140-15 в составе технологического оборудования, если условия эксплуатации не нарушают требования, установленные заводом-изготовителем.
Рабочая среда – воздух и нейтральные газовоздушные смеси температурой до +80°С (для агрегатов общепромышленного исполнения) или +200°С (для теплостойких исполнений).
Предельно допустимое загрязнение рабочей среды пылью и взвешенными включениями составляет 0,1 г/м.куб. Наличие в рабочем воздухе липких, волокнистых и абразивных материалов, а также химически активных по отношению к сталям примесей не допускается.
Конструктивные особенности вентилятора ВР 140-15
Вентилятор радиальный ВР 140-15 высокого давления поставляется заказчику в полностью собранном виде в заводской упаковке производителя.
Функцию корпуса выполняет спиралевидная «улитка» из тонколистового металла. При установке вентилятора радиального ВР 140-15 имеется возможность повернуть корпус под удобным углом для подсоединения вытяжного воздуховода.
Вентиляторы радиальные высокого давления ВР 140-15 относятся к стационарным типам вентиляторов. Для установки на постоянном месте эксплуатации конструкцией предусмотрена опорная рама. Крепление к несущему основанию производится посредством анкерных болтов. Для уменьшения вибрационных нагрузок можно использовать специальные виброизоляционные опоры (резиновые или на витых пружинах) и гибкие вставки.
Внутри спирального поворотного корпуса расположено радиальное колесо с 12-тью отогнутыми назад лопастями.
Функцию привода вентилятора радиального ВР 140-15 выполняет асинхронный двигатель. В зависимости от компоновки различают две схемы установки привода:
- соосная, втулка рабочего колеса напрессовывается на ротор (схема №1);
- двигатель устанавливается на станину, а вращающий момент на ось колеса передается клиновыми ремнями через шкивы (схема №5).
По направлению вращения колеса относительно привода различают «правые» и «левые» вентиляторы ВР 140-15.
Радиальные вентиляторы ВР 140-15 условия эксплуатации
Вентиляторы радиальные ВР 140-15 высокого давления допускаются к эксплуатации в условиях У и Т по ГОСТ 15150 при температуре окружающего воздуха -40°С…+40°С. Категории размещения – 3, 2 и 1 (если двигатель защищен от солнечного излучения и атмосферных осадков).
Номенклатурный ряд радиальных вентиляторов ВР 140-15 насчитывает 10-ть стандартных типоразмеров. Базовое исполнение – общепромышленное, но можно заказать и купить вентилятор радиальный ВР 140-15 в коррозионностойком, теплостойком или взрывозащищенном исполнении (либо в комбинации специсполнений).
Основные варианты изготовления
| Индекс | Назначение и материалы |
| - | Общепромышленное исполнение, материал - углеродистая сталь |
| Ж2 | Общепромышленное исполнение, теплостойкое (допустимая температура перемещаемой среды – до плюс 200 градусов С), материал – углеродистая сталь |
| К1 | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| К1Ж2 | Коррозионностойкое исполнение, теплостойкое, материал – нержавеющая сталь |
| В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВЖ2 | Взрывозащищенное исполнение из разнородных металлов, теплостойкое; материал – углеродистая сталь, латунь |
| ВК1 | Взрывозащищенное исполнение из разнородных металлов, коррозионностойкое, материал – нержавеющая сталь, латунь |
Технические характеристики Радиальные вентиляторы ВР 140-15 №10,0 , исполнение 1
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Масса вентилятора, кг | Виброизоляторы | Виброизоляторы для Ex исп | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи- нальный ток при 380В (50 Гц), А |
Тип электро-двигателя * | Произво-дительность Q min, м³/сек | Произво-дительность Q max, м³/сек | Полное давление Pv min, Па | Полное давление Pv maх, Па | Марка | Количество в комплекте | Марка | Количество в комплекте | |
| 1 500 | 11 | 22,5 | 132М4 | 0,65 | 1,7 | 3500 | 5250 | 570 | ДО-44 | 4 | ВР 203 | 8 |
| 3 000 | 90 | 160 | 250М2 | 1,3 | 3,5 | 14000 | 22000 | 975 | ДО-44 | 4 | ВР 204 | 8 |
*При изменении типа двигателя масса может меняться
Габаритные и присоединительные размеры радиального вентилятора ВР 140-15 №10, Исполнение 1
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры радиального вентилятора ВР 140-15 №10, Исполнение 1, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1309 | 594 | 1335 | 550 | 1227 | 574 | 1680 | 895 | 1184 | 634 | 1500 | 715 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1509 | 614 | 1439 | 654 | 1184 | 550 | 1379 | 594 | 1509 | 895 | 1359 | 574 |
Акустические характеристики радиального вентилятора ВР 140-15 №10, Исполнение 1
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 1500 | 85 | 93 | 91 | 92 | 91 | 90 | 88 | 85 | 98 |
| 3000 | 102 | 109 | 108 | 109 | 108 | 107 | 105 | 100 | 116 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Технические характеристики Радиальные вентиляторы ВР 140-15 №9,0 , исполнение 1
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Масса вентилятора, кг | Виброизоляторы | Виброизоляторы для Ex исп | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи- нальный ток при 380В (50 Гц), А |
Тип электро-двигателя * | Произво-дительность Q min, м³/сек | Произво-дительность Q max, м³/сек | Полное давление Pv min, Па | Полное давление Pv maх, Па | Марка | Количество в комплекте | Марка | Количество в комплекте | |
| 1 500 | 7,5 | 15,6 | 132S4 | 0,46 | 1,22 | 2700 | 4150 | 495 | ДО-43 | 6 | ВР 203 | 8 |
| 3 000 | 55 | 100 | 225М2 | 0,96 | 2,5 | 11500 | 17500 | 735 | ДО-44 | 6 | ВР 203 | 10 |
*При изменении типа двигателя масса может меняться
Габаритные и присоединительные размеры радиального вентилятора ВР 140-15 №9, Исполнение 1
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры радиального вентилятора ВР 140-15 №9, Исполнение 1, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1180 | 533 | 1205 | 500 | 1099 | 516 | 1516 | 811 | 1066 | 566 | 1352 | 647 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1360 | 550 | 1288 | 583 | 1066 | 500 | 1238 | 533 | 1360 | 811 | 1222 | 517 |
Акустические характеристики радиального вентилятора ВР 140-15 №9, Исполнение 1
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 1500 | 84 | 92 | 90 | 91 | 90 | 89 | 87 | 84 | 98 |
| 3000 | 101 | 108 | 107 | 108 | 107 | 106 | 104 | 100 | 115 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Технические характеристики Радиальные вентиляторы ВР 140-15 №8,0 , исполнение 1
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Масса вентилятора, кг | Виброизоляторы | Виброизоляторы для Ex исп | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи- нальный ток при 380В (50 Гц), А |
Тип электро-двигателя * | Произво-дительность Q min, м³/сек | Произво-дительность Q max, м³/сек | Полное давление Pv min, Па | Полное давление Pv maх, Па | Марка | Количество в комплекте | Марка | Количество в комплекте | |
| 1 500 | 3 | 6,8 | 100S4 | 0,32 | 0,85 | 2125 | 3250 | 175 | ДО-42 | 4 | ВР 203 | 6 |
| 3 000 | 30 | 55,4 | 180М2 | 0,66 | 1,8 | 9000 | 13900 | 345 | ДО-42 | 8 | ВР 203 | 10 |
*При изменении типа двигателя масса может меняться
Габаритные и присоединительные размеры радиального вентилятора ВР 140-15 №8, Исполнение 1
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры радиального вентилятора ВР 140-15 №8, Исполнение 1, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1038 | 470 | 1060 | 445 | 988 | 461 | 1332 | 716 | 948 | 503 | 1180 | 568 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1196 | 479 | 1141 | 526 | 948 | 445 | 1085 | 470 | 1195 | 717 | 1076 | 461 |
Акустические характеристики радиального вентилятора ВР 140-15 №8, Исполнение 1
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 1500 | 82 | 89 | 88 | 89 | 88 | 87 | 85 | 81 | 96 |
| 3000 | 99 | 106 | 105 | 106 | 105 | 104 | 102 | 98 | 113 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Технические характеристики Радиальные вентиляторы ВР 140-15 №6,3 , исполнение 1
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Масса вентилятора, кг | Виброизоляторы | Виброизоляторы для Ex исп | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи- нальный ток при 380В (50 Гц), А |
Тип электро-двигателя * | Произво-дительность Q min, м³/сек | Произво-дительность Q max, м³/сек | Полное давление Pv min, Па | Полное давление Pv maх, Па | Марка | Количество в комплекте | Марка | Количество в комплекте | |
| 1 500 | 1,1 | 2,9 | 80А4 | 0,16 | 0,41 | 1300 | 1850 | 96 | ДО-41 | 4 | ВР 203 | 6 |
| 3 000 | 7,5 | 14,9 | 112М2 | 0,32 | 0,85 | 5500 | 8200 | 125 | ДО-41 | 4 | ВР 203 | 8 |
*При изменении типа двигателя масса может меняться
Габаритные и присоединительные размеры радиального вентилятора ВР 140-15 №6,3, Исполнение 1
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры радиального вентилятора ВР 140-15 №6,3, Исполнение 1, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 828 | 373 | 840 | 350 | 773 | 359 | 1059 | 569 | 751 | 401 | 945 | 455 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 956 | 387 | 905 | 415 | 751 | 350 | 863 | 373 | 956 | 569 | 849 | 359 |
Акустические характеристики радиального вентилятора ВР 140-15 №6,3, Исполнение 1
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 1500 | 78 | 85 | 84 | 85 | 84 | 83 | 81 | 77 | 92 |
| 3000 | 95 | 102 | 101 | 102 | 101 | 100 | 98 | 94 | 109 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Технические характеристики Радиальные вентиляторы ВР 140-15 №6,3 , исполнение 3
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Масса вентилятора, кг | Виброизоляторы | Виброизоляторы для Ex исп | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи- нальный ток при 380В (50 Гц), А |
Тип электро-двигателя * | Произво-дительность Q min, м³/сек | Произво-дительность Q max, м³/сек | Полное давление Pv min, Па | Полное давление Pv maх, Па | Марка | Количество в комплекте | Марка | Количество в комплекте | |
| 1 500 | 1,1 | 2,9 | 80А4 | 0,16 | 0,41 | 1300 | 1850 | 145 | ДО-41 | 4 | ВР 203 | 6 |
| 3 000 | 7,5 | 14,9 | 112М2 | 0,32 | 0,85 | 5500 | 8200 | 170 | ДО-41 | 4 | ВР 203 | 8 |
*При изменении типа двигателя масса может меняться
Габаритные и присоединительные размеры радиального вентилятора ВР 140-15 №6,3, Исполнение 3
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры радиального вентилятора ВР 140-15 №6,3, Исполнение 3, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 828 | 373 | 840 | 350 | 773 | 359 | 1059 | 569 | 751 | 401 | 945 | 455 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 956 | 387 | 905 | 415 | 751 | 350 | 863 | 373 | 956 | 569 | 849 | 359 |
Акустические характеристики радиального вентилятора ВР 140-15 №6,3, Исполнение 3
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 1500 | 78 | 85 | 84 | 85 | 84 | 83 | 81 | 77 | 92 |
| 3000 | 95 | 102 | 101 | 102 | 101 | 100 | 98 | 94 | 109 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Технические характеристики Радиальные вентиляторы ВР 140-15 №5,0 , исполнение 1
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Масса вентилятора, кг | Виброизоляторы | Виброизоляторы для Ex исп | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи- нальный ток при 380В (50 Гц), А |
Тип электро-двигателя * | Произво-дительность Q min, м³/сек | Произво-дительность Q max, м³/сек | Полное давление Pv min, Па | Полное давление Pv maх, Па | Марка | Количество в комплекте | Марка | Количество в комплекте | |
| 1 500 | 0,37 | 1,12 | 63В4 | 0,08 | 0,2 | 800 | 1200 | 68 | ДО-40 | 4 | ВР 203 | 4 |
| 3 000 | 2,2 | 4,9 | 80В2 | 0,16 | 0,41 | 3300 | 5000 | 80 | ДО-40 | 4 | ВР 203 | 4 |
*При изменении типа двигателя масса может меняться
Габаритные и присоединительные размеры радиального вентилятора ВР 140-15 №5, Исполнение 1
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры радиального вентилятора ВР 140-15 №5, Исполнение 1, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 662 | 295 | 685 | 280 | 622 | 291 | 862 | 457 | 596 | 316 | 772 | 367 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 758 | 301 | 736 | 331 | 596 | 280 | 701 | 296 | 758 | 457 | 696 | 291 |
Акустические характеристики радиального вентилятора ВР 140-15 №5, Исполнение 1
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 1500 | 68 | 75 | 74 | 75 | 74 | 73 | 71 | 67 | 82 |
| 3000 | 85 | 92 | 91 | 92 | 91 | 90 | 88 | 84 | 99 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Технические характеристики Радиальные вентиляторы ВР 140-15 №12,5 , исполнение 1
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Масса вентилятора, кг | Виброизоляторы | Виброизоляторы для Ex исп | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи- нальный ток при 380В (50 Гц), А |
Тип электро-двигателя * | Произво-дительность Q min, м³/сек | Произво-дительность Q max, м³/сек | Полное давление Pv min, Па | Полное давление Pv maх, Па | Марка | Количество в комплекте | Марка | Количество в комплекте | |
| 1 500 | 30 | 57,6 | 180М4 | 1,3 | 3,3 | 5500 | 8300 | 735 | ДО-44 | 6 | ВР 203 | 8 |
*При изменении типа двигателя масса может меняться
Габаритные и присоединительные размеры радиального вентилятора ВР 140-15 №12,5, Исполнение 1
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры радиального вентилятора ВР 140-15 №12,5, Исполнение 1, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1622 | 880 | 1660 | 685 | 1536 | 718 | 2082 | 1107 | 1478 | 793 | 1855 | 880 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1875 | 768 | 1793 | 818 | 1478 | 685 | 1718 | 743 | 1875 | 1107 | 1693 | 718 |
Акустические характеристики радиального вентилятора ВР 140-15 №12,5, Исполнение 1
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 1500 | 96 | 102 | 104 | 103 | 102 | 100 | 99 | 94 | 112 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Технические характеристики Радиальные вентиляторы ВР 140-15 №10,0 , исполнение 5
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Масса вентилятора, кг | Виброизоляторы | Виброизоляторы для Ex исп | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи- нальный ток при 380В (50 Гц), А |
Тип электро-двигателя * | Произво-дительность Q min, м³/сек | Произво-дительность Q max, м³/сек | Полное давление Pv min, Па | Полное давление Pv maх, Па | Марка | Количество в комплекте | Марка | Количество в комплекте | |
| 2 000 | 30 | 57,6 | 180М4 | 0,9 | 2,3 | 6500 | 10000 | 790 | ДО-44 | 8 | ВР 203 | 10 |
| 2 500 | 55 | 100 | 225М2 | 1,1 | 3 | 10200 | 15500 | 910 | ДО-44 | 8 | ВР 203 | 12 |
*При изменении типа двигателя масса может меняться
Габаритные и присоединительные размеры радиального вентилятора ВР 140-15 №10, Исполнение 5
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры радиального вентилятора ВР 140-15 №10, Исполнение 5, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 2021 | 715 | 1350 | 550 | 1960 | 654 | 1695 | 895 | 1940 | 634 | 1515 | 715 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| --- | --- | --- | --- | 1856 | 550 | 1394 | 594 | 2200 | 895 | 1374 | 574 |
Габаритные и присоединительные размеры радиального вентилятора ВР 140-15 №10, Исполнение 5 (спец.), зависящие от положения корпуса
| ПР0°/Л0°/СПЕЦ | ПР45°/Л45°/СПЕЦ | ПР90°/Л90°/СПЕЦ | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1900 | 594 | 1350 | 550 | 1880 | 574 | 1695 | 895 | 1856 | 550 | 1515 | 715 |
| ПР135°/Л135°/СПЕЦ | ПР270°/Л270°/СПЕЦ | ПР315°/Л315°/СПЕЦ | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 2200 | 895 | 1439 | 654 | --- | --- | --- | --- | --- | --- | --- | --- |
Акустические характеристики радиального вентилятора ВР 140-15 №10, Исполнение 5
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 2500 | 95 | 102 | 101 | 102 | 101 | 100 | 98 | 94 | 109 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Технические характеристики Радиальные вентиляторы ВР 140-15 №9,0 , исполнение 3
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Масса вентилятора, кг | Виброизоляторы | Виброизоляторы для Ex исп | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи- нальный ток при 380В (50 Гц), А |
Тип электро-двигателя * | Произво-дительность Q min, м³/сек | Произво-дительность Q max, м³/сек | Полное давление Pv min, Па | Полное давление Pv maх, Па | Марка | Количество в комплекте | Марка | Количество в комплекте | |
| 1 500 | 7,5 | 15,6 | 132S4 | 0,46 | 1,22 | 2700 | 4150 | 575 | ДО-43 | 6 | ВР 203 | 8 |
| 3 000 | 55 | 100 | 225М2 | 0,96 | 2,5 | 11500 | 17500 | 820 | ДО-44 | 6 | ВР 203 | 10 |
*При изменении типа двигателя масса может меняться
Габаритные и присоединительные размеры радиального вентилятора ВР 140-15 №9, Исполнение 3
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры радиального вентилятора ВР 140-15 №9, Исполнение 3, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1180 | 533 | 1210 | 500 | 1099 | 516 | 1521 | 811 | 1066 | 566 | 1357 | 647 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1360 | 550 | 1293 | 583 | 1066 | 500 | 1243 | 533 | 1360 | 811 | 1227 | 517 |
Акустические характеристики радиального вентилятора ВР 140-15 №9, Исполнение 3
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 1500 | 84 | 92 | 90 | 91 | 90 | 89 | 87 | 84 | 98 |
| 3000 | 101 | 108 | 107 | 108 | 107 | 106 | 104 | 100 | 115 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Технические характеристики Радиальные вентиляторы ВР 140-15 №8,0 , исполнение 5
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Масса вентилятора, кг | Виброизоляторы | Виброизоляторы для Ex исп | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи- нальный ток при 380В (50 Гц), А |
Тип электро-двигателя * | Произво-дительность Q min, м³/сек | Произво-дительность Q max, м³/сек | Полное давление Pv min, Па | Полное давление Pv maх, Па | Марка | Количество в комплекте | Марка | Количество в комплекте | |
| 2 000 | 11 | 22,5 | 132М4 | 0,46 | 1,2 | 4200 | 6500 | 245 | ДО-42 | 8 | ВР 203 | 8 |
| 2 500 | 18,5 | 34,7 | 160M2 | 0,55 | 1,5 | 6500 | 10000 | 300 | ДО-42 | 10 | ВР 203 | 10 |
*При изменении типа двигателя масса может меняться
Габаритные и присоединительные размеры радиального вентилятора ВР 140-15 №8, Исполнение 5
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры радиального вентилятора ВР 140-15 №8, Исполнение 5, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1482 | 568 | 1060 | 445 | 1440 | 526 | 1332 | 716 | 1417 | 503 | 1183 | 568 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| --- | --- | --- | --- | 1359 | 445 | 1085 | 470 | 1630 | 716 | 1076 | 461 |
Габаритные и присоединительные размеры радиального вентилятора ВР 140-15 №8, Исполнение 5 (спец.), зависящие от положения корпуса
| ПР0°/Л0°/СПЕЦ | ПР45°/Л45°/СПЕЦ | ПР90°/Л90°/СПЕЦ | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1384 | 470 | 1060 | 445 | 1375 | 461 | 1332 | 716 | 1359 | 445 | 1183 | 568 |
| ПР135°/Л135°/СПЕЦ | ПР270°/Л270°/СПЕЦ | ПР315°/Л315°/СПЕЦ | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1630 | 716 | 1141 | 526 | --- | --- | --- | --- | --- | --- | --- | --- |
Акустические характеристики радиального вентилятора ВР 140-15 №8, Исполнение 5
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 2500 | 91 | 98 | 97 | 98 | 97 | 96 | 94 | 90 | 105 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Технические характеристики Радиальные вентиляторы ВР 140-15 №7,1 , исполнение 1
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Масса вентилятора, кг | Виброизоляторы | Виброизоляторы для Ex исп | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи- нальный ток при 380В (50 Гц), А |
Тип электро-двигателя * | Произво-дительность Q min, м³/сек | Произво-дительность Q max, м³/сек | Полное давление Pv min, Па | Полное давление Pv maх, Па | Марка | Количество в комплекте | Марка | Количество в комплекте | |
| 1 500 | 2,2 | 5,1 | 90L4 | 0,22 | 0,6 | 1700 | 2550 | 115 | ДО-41 | 4 | ВР 203 | 8 |
| 3 000 | 15 | 28,6 | 160S2 | 0,47 | 1,25 | 7050 | 10900 | 210 | ДО-42 | 4 | ВР 203 | 8 |
*При изменении типа двигателя масса может меняться
Габаритные и присоединительные размеры радиального вентилятора ВР 140-15 №7,1, Исполнение 1
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры радиального вентилятора ВР 140-15 №7,1, Исполнение 1, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 934 | 422 | 960 | 395 | 875 | 406 | 1206 | 641 | 848 | 453 | 1077 | 512 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1079 | 437 | 1034 | 469 | 848 | 395 | 987 | 422 | 1079 | 641 | 971 | 406 |
Акустические характеристики радиального вентилятора ВР 140-15 №7,1, Исполнение 1
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 1500 | 80 | 87 | 86 | 87 | 86 | 87 | 84 | 79 | 95 |
| 3000 | 97 | 104 | 103 | 104 | 103 | 102 | 100 | 96 | 111 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Технические характеристики Радиальные вентиляторы ВР 140-15 №6,3 , исполнение 5
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Масса вентилятора, кг | Виброизоляторы | Виброизоляторы для Ex исп | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи- нальный ток при 380В (50 Гц), А |
Тип электро-двигателя * | Произво-дительность Q min, м³/сек | Произво-дительность Q max, м³/сек | Полное давление Pv min, Па | Полное давление Pv maх, Па | Марка | Количество в комплекте | Марка | Количество в комплекте | |
| 2 000 | 3 | 6,8 | 100S4 | 0,23 | 0,6 | 2650 | 3950 | 170 | ДО-42 | 6 | ВР 203 | 8 |
| 2 500 | 5,5 | 11,1 | 100L2 | 0,28 | 0,74 | 4100 | 6350 | 185 | ДО-42 | 6 | ВР 203 | 10 |
*При изменении типа двигателя масса может меняться
Габаритные и присоединительные размеры радиального вентилятора ВР 140-15 №6,3, Исполнение 5
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры радиального вентилятора ВР 140-15 №6,3, Исполнение 5, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1181 | 455 | 840 | 350 | 1140 | 415 | 1059 | 569 | 1126 | 401 | 945 | 455 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| --- | --- | --- | --- | 1075 | 350 | 862 | 372 | 1294 | 569 | 849 | 359 |
Габаритные и присоединительные размеры радиального вентилятора ВР 140-15 №6,3, Исполнение 5 (спец.), зависящие от положения корпуса
| ПР0°/Л0°/СПЕЦ | ПР45°/Л45°/СПЕЦ | ПР90°/Л90°/СПЕЦ | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1098 | 373 | 840 | 350 | 1084 | 359 | 1059 | 569 | 1075 | 350 | 945 | 455 |
| ПР135°/Л135°/СПЕЦ | ПР270°/Л270°/СПЕЦ | ПР315°/Л315°/СПЕЦ | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1294 | 569 | 905 | 415 | --- | --- | --- | --- | --- | --- | --- | --- |
Акустические характеристики радиального вентилятора ВР 140-15 №6,3, Исполнение 5
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 2500 | 91 | 98 | 97 | 98 | 97 | 96 | 94 | 90 | 105 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Технические характеристики Радиальные вентиляторы ВР 140-15 №5,6 , исполнение 1
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Масса вентилятора, кг | Виброизоляторы | Виброизоляторы для Ex исп | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи- нальный ток при 380В (50 Гц), А |
Тип электро-двигателя * | Произво-дительность Q min, м³/сек | Произво-дительность Q max, м³/сек | Полное давление Pv min, Па | Полное давление Pv maх, Па | Марка | Количество в комплекте | Марка | Количество в комплекте | |
| 1 500 | 0,55 | 1,6 | 71А4 | 0,11 | 0,29 | 1000 | 1550 | 115 | ДО-41 | 4 | ВР 203 | 6 |
| 3 000 | 4 | 8,2 | 100S2 | 0,23 | 0,6 | 4300 | 6400 | 140 | ДО-41 | 4 | ВР 203 | 6 |
*При изменении типа двигателя масса может меняться
Габаритные и присоединительные размеры радиального вентилятора ВР 140-15 №5,6, Исполнение 1
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры радиального вентилятора ВР 140-15 №5,6, Исполнение 1, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 742 | 335 | 765 | 315 | 693 | 324 | 960 | 510 | 673 | 358 | 857 | 407 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 857 | 346 | 820 | 370 | 673 | 315 | 785 | 335 | 857 | 510 | 774 | 324 |
Акустические характеристики радиального вентилятора ВР 140-15 №5,6, Исполнение 1
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 1500 | 78 | 85 | 84 | 85 | 84 | 83 | 81 | 77 | 92 |
| 3000 | 95 | 102 | 101 | 102 | 101 | 100 | 98 | 94 | 109 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Технические характеристики Радиальные вентиляторы ВР 140-15 №5,0 , исполнение 5
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Масса вентилятора, кг | Виброизоляторы | Виброизоляторы для Ex исп | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи- нальный ток при 380В (50 Гц), А |
Тип электро-двигателя * | Произво-дительность Q min, м³/сек | Произво-дительность Q max, м³/сек | Полное давление Pv min, Па | Полное давление Pv maх, Па | Марка | Количество в комплекте | Марка | Количество в комплекте | |
| 2 000 | 0,75 | 2 | 71В4 | 0,11 | 0,3 | 1650 | 2500 | 110 | ДО-40 | 6 | ВР 203 | 6 |
| 2 500 | 1,5 | 3,7 | 80В4 | 0,14 | 0,36 | 2600 | 3850 | 115 | ДО-40 | 6 | ВР 203 | 6 |
*При изменении типа двигателя масса может меняться
Габаритные и присоединительные размеры радиального вентилятора ВР 140-15 №5, Исполнение 5
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры радиального вентилятора ВР 140-15 №5, Исполнение 5, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 972 | 366 | 685 | 280 | 936 | 331 | 862 | 457 | 921 | 316 | 772 | 366 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| --- | --- | --- | --- | 885 | 280 | 701 | 296 | 1062 | 457 | 696 | 291 |
Габаритные и присоединительные размеры радиального вентилятора ВР 140-15 №5, Исполнение 5 (спец.), зависящие от положения корпуса
| ПР0°/Л0°/СПЕЦ | ПР45°/Л45°/СПЕЦ | ПР90°/Л90°/СПЕЦ | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 901 | 296 | 685 | 280 | 896 | 291 | 862 | 457 | 885 | 280 | 771 | 366 |
| ПР135°/Л135°/СПЕЦ | ПР270°/Л270°/СПЕЦ | ПР315°/Л315°/СПЕЦ | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1062 | 457 | 736 | 457 | --- | --- | --- | --- | --- | --- | --- | --- |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Технические характеристики Радиальные вентиляторы ВР 140-15 №4,5 , исполнение 1
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Масса вентилятора, кг | Виброизоляторы | Виброизоляторы для Ex исп | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи- нальный ток при 380В (50 Гц), А |
Тип электро-двигателя * | Произво-дительность Q min, м³/сек | Произво-дительность Q max, м³/сек | Полное давление Pv min, Па | Полное давление Pv maх, Па | Марка | Количество в комплекте | Марка | Количество в комплекте | |
| 3 000 | 1,5 | 3,5 | 80А2 | 0,12 | 0,3 | 2800 | 4000 | 75 | ДО-39 | 4 | ВР 202 | 4 |
*При изменении типа двигателя масса может меняться
Габаритные и присоединительные размеры радиального вентилятора ВР 140-15 №4,5, Исполнение 1
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры радиального вентилятора ВР 140-15 №4,5, Исполнение 1, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 609 | 274 | 625 | 255 | 565 | 265 | 788 | 418 | 546 | 292 | 706 | 336 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 700 | 282 | 670 | 300 | 546 | 255 | 644 | 274 | 700 | 417 | 634 | 264 |
Акустические характеристики радиального вентилятора ВР 140-15 №4,5, Исполнение 1
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 3000 | 85 | 92 | 91 | 92 | 91 | 90 | 88 | 84 | 99 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Технические характеристики Радиальные вентиляторы ВР 140-15 №4,0 , исполнение 1
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Масса вентилятора, кг | Виброизоляторы | Виброизоляторы для Ex исп | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи- нальный ток при 380В (50 Гц), А |
Тип электро-двигателя * | Произво-дительность Q min, м³/сек | Произво-дительность Q max, м³/сек | Полное давление Pv min, Па | Полное давление Pv maх, Па | Марка | Количество в комплекте | Марка | Количество в комплекте | |
| 3 000 | 0,75 | 1,8 | 71А2 | 0,08 | 0,21 | 2100 | 3100 | 56 | ДО-39 | 4 | ВР 202 | 4 |
*При изменении типа двигателя масса может меняться
Габаритные и присоединительные размеры радиального вентилятора ВР 140-15 №4, Исполнение 1
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры радиального вентилятора ВР 140-15 №4, Исполнение 1, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 539 | 240 | 560 | 225 | 498 | 231 | 705 | 370 | 478 | 253 | 633 | 298 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 619 | 242 | 602 | 267 | 478 | 225 | 575 | 240 | 612 | 370 | 567 | 231 |
Акустические характеристики радиального вентилятора ВР 140-15 №4, Исполнение 1
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 3000 | 79 | 86 | 85 | 86 | 85 | 84 | 82 | 78 | 93 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Чтобы приобрести понравившийся товар, необходимо его заказать. Есть несколько сценариев того, как это можно сделать.
- Выбрать понравившийся товар и нажать кнопку «Заказать». При оформлении заказа заполнить форму. Вписать информацию в поля: ФИО, телефон и e-mail. Затем вам перезвонит менеджер, чтобы подтвердить ваше согласие на совершение покупки.
- Выбрать понравившийся товар и нажать кнопку «В корзину». Затем перейти в корзину и нажать «Оформить заказ». Далее заполнить форму с контактными данными и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
Оплата
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь денежными средствами, получаете товар и чек.
- Безналичный расчет. Принимаем карты Visa и MasterCard. Доступен при курьерской доставке.
Доставка
Можем доставить ваш заказ собственными ресурсами. Либо через варианты доставки:
- Доставка транспортной компанией. Специалист предложит выбрать удобное время доставки и уточнит адрес.
- Самовывоз со склада. Для получения заказа обратитесь к сотруднику в зоне выдачи и назовите номер.
