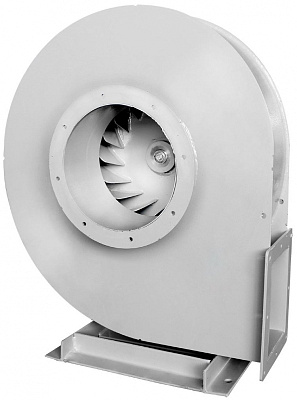

Радиальные вентиляторы высокого давления ВР 132-30
Вентиляторы радиальные ВР 132-30 высокого давления эксплуатируются в вентсистемах различного назначения, а также в технологических установках, если условия эксплуатации не нарушают требований, установленных заводом-производителем.
Вентиляторы радиальные ВР 132-30 относятся к стационарному оборудованию, могут работать в составе приточных и вытяжных вентиляционных систем в зданиях и сооружениях общественного, административного и производственного значения.
Рабочая среда – воздух температурой до +80°С (общепромышленное исполнение) или до +200°С (теплостойкое исполнение), предельное содержание пыли и взвешенных частиц в котором не превышает 0,1 г/м.куб. Наличие в рабочем воздухе липких, волокнистых включений, а также абразивных частиц и химически активных по отношению к металлам примесей не допускается.
Конструктивные особенности вентилятора ВР 132-30
К основным конструктивным элементам вентилятора радиального ВР 132-30 относятся:
- опорная рама, поворотный спиралевидный корпус-«улитка»;
- рабочее колесо, насчитывающее 16-ть лопастей, загнутых в обратном направлении;
- электрический привод.
Корпус-«улитка» может быть повернут при монтаже относительно опорной рамы на удобный угол для подсоединения выходного патрубка к воздуховоду вентсети. На патрубках корпусной детали предусмотрены монтажные фланцы с отверстиями. Радиальные вентиляторы высокого давления могут монтироваться как непосредственно к воздуховодам вентиляционной магистрали, так и с помощью гибких вставок (не входят в базовый комплект поставки, и приобретаются заказчиком отдельно по желанию).
Вентилятор радиальный ВР 132-30 может комплектоваться асинхронным двигателем в двух вариантах:
- размещение привода соосно рабочему колесу (компоновочная схема №1);
- размещение на раме, передача момента осуществляется посредством клиноременной передачи (схема №5).
Радиальные вентиляторы ВР 132-30 условия эксплуатации
Вентилятор радиальный ВР 132-30 допускается к эксплуатации в условиях У и Т по ГОСТ 15150 при температуре окружающей среды -40°С…+40°С по кат. разм. 2 и 3. Также возможно размещение по 1 категории, если электрочасть защищена от осадков и солнечных лучей.
Радиальные вентиляторы высокого давления ВР 132-30 производятся предприятием-изготовителем в 11-ти типовых размерах. Базовое исполнение – общепромышленное, но также можно заказать и купить вентилятор радиальный ВР 132-30 в теплостойком варианте (до +200°С), коррозионностойком и взрывозащищенном (либо в комбинации специсполнений).
Основные варианты изготовления
| Индекс | Назначение и материалы |
|---|---|
| - | Общепромышленное исполнение, материал – углеродистая сталь |
| Ж2 | Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до +200°С), материал – углеродистая сталь |
| К1 | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| К1Ж2 | Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура – до +200 °C) |
| В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВЖ2 | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь (допустимая температура – до +200 °C) |
| ВК1 | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
Технические характеристики Радиальные вентиляторы ВР 132-30 №12,5 , исполнение 1
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Масса вентилятора, кг | Виброизоляторы | Виброизоляторы для Ex исп | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи- нальный ток при 380В (50 Гц), А |
Тип электро-двигателя * | Произво-дительность Q min, м³/сек | Произво-дительность Q max, м³/сек | Полное давление Pv min, Па | Полное давление Pv maх, Па | Марка | Количество в комплекте | Марка | Количество в комплекте | |
| 1 000 | 37 | 71 | 225М6 | 2,75 | 7,9 | 2700 | 3300 | 885 | ДО-44 | 6 | ВР 203 | 8 |
| 1 500 | 110 | 201 | 280S4 | 4,1 | 11,8 | 6100 | 7550 | 1195 | ДО-45 | 6 | ВР203 | 10 |
*При изменении типа двигателя масса может меняться
Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №12,5, Исполнение 1
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №12,5, Исполнение 1, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1682 | 757 | 1780 | 780 | 1576 | 726 | 2206 | 1206 | 1602 | 822 | 1925 | 925 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1994 | 788 | 1851 | 851 | 1600 | 780 | 1757 | 757 | 1994 | 1206 | 1720 | 720 |
Акустические характеристики радиального вентилятора ВР 132-30 №12,5, Исполнение 1
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 1000 | 94 | 97 | 99 | 103 | 99 | 97 | 92 | 86 | 98 |
| 1500 | 99 | 104 | 108 | 109 | 104 | 103 | 98 | 92 | 118 |
Технические характеристики Радиальные вентиляторы ВР 132-30 №12,5 , исполнение 3
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Масса вентилятора, кг | Виброизоляторы | Виброизоляторы для Ex исп | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи- нальный ток при 380В (50 Гц), А |
Тип электро-двигателя * | Произво-дительность Q min, м³/сек | Произво-дительность Q max, м³/сек | Полное давление Pv min, Па | Полное давление Pv maх, Па | Марка | Количество в комплекте | Марка | Количество в комплекте | |
| 1 500 | 22 | 43,2 | 180S4 | 1,5 | 4,5 | 3000 | 3850 | 980 | ДО-43 | 6 | ВР 203 | 8 |
| 3 000 | 160 | 280 | 315S2 | 3 | 9 | 13000 | 16000 | 1290 | ДО-44 | 6 | ВР 203 | 10 |
*При изменении типа двигателя масса может меняться
Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №12,5, Исполнение 3
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №12,5, Исполнение 3, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1682 | 757 | 1780 | 780 | 1576 | 726 | 2206 | 1206 | 1602 | 822 | 1925 | 925 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1994 | 788 | 1851 | 851 | 1600 | 780 | 1757 | 757 | 1994 | 1206 | 1720 | 720 |
Акустические характеристики радиального вентилятора ВР 132-30 №12,5, Исполнение 3
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 1500 | 92 | 96 | 97 | 99 | 98 | 97 | 90 | 82 | 104 |
| 3000 | 94 | 96 | 101 | 106 | 106 | 104 | 100 | 96 | 110 |
Технические характеристики Радиальные вентиляторы ВР 132-30 №11,2 , исполнение 1
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Масса вентилятора, кг | Виброизоляторы | Виброизоляторы для Ex исп | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи- нальный ток при 380В (50 Гц), А |
Тип электро-двигателя * | Произво-дительность Q min, м³/сек | Произво-дительность Q max, м³/сек | Полное давление Pv min, Па | Полное давление Pv maх, Па | Марка | Количество в комплекте | Марка | Количество в комплекте | |
| 1 000 | 18,5 | 38,6 | 180M6 | 1,9 | 5,55 | 2100 | 2700 | 705 | ДО-44 | 4 | ВР 203 | 8 |
| 1 500 | 75 | 138,3 | 250S4 | 3 | 8,5 | 4850 | 6150 | 950 | ДО-44 | 6 | ВР 203 | 10 |
*При изменении типа двигателя масса может меняться
Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №11,2, Исполнение 1
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №11,2, Исполнение 1, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1695 | 741 | 1720 | 705 | 1566 | 699 | 2188 | 1173 | 1530 | 825 | 1969 | 954 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1956 | 783 | 1882 | 867 | 1530 | 705 | 1756 | 741 | 1956 | 1173 | 1714 | 699 |
Акустические характеристики радиального вентилятора ВР 132-30 №11,2, Исполнение 1
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 1000 | 92 | 95 | 99 | 101 | 97 | 95 | 90 | 80 | 96 |
| 1500 | 97 | 101 | 106 | 107 | 102 | 100 | 95 | 85 | 108 |
Технические характеристики Радиальные вентиляторы ВР 132-30 №10,0 , исполнение 1
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Масса вентилятора, кг | Виброизоляторы | Виброизоляторы для Ex исп | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи- нальный ток при 380В (50 Гц), А |
Тип электро-двигателя * | Произво-дительность Q min, м³/сек | Произво-дительность Q max, м³/сек | Полное давление Pv min, Па | Полное давление Pv maх, Па | Марка | Количество в комплекте | Марка | Количество в комплекте | |
| 1 500 | 37 | 70,2 | 200М4 | 2,1 | 6 | 3800 | 4800 | 575 | ДО-44 | 4 | ВР 203 | 8 |
*При изменении типа двигателя масса может меняться
Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №10, Исполнение 1
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №10, Исполнение 1, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1506 | 653 | 1550 | 650 | 1386 | 613 | 1963 | 1063 | 1383 | 733 | 1753 | 853 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1755 | 692 | 1673 | 773 | 1383 | 650 | 1553 | 653 | 1756 | 1063 | 1513 | 613 |
Акустические характеристики радиального вентилятора ВР 132-30 №10, Исполнение 1
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 1500 | 95 | 98 | 103 | 104 | 100 | 98 | 93 | 81 | 106 |
Технические характеристики Радиальные вентиляторы ВР 132-30 №10,0 , исполнение 3
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Масса вентилятора, кг | Виброизоляторы | Виброизоляторы для Ex исп | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи- нальный ток при 380В (50 Гц), А |
Тип электро-двигателя * | Произво-дительность Q min, м³/сек | Произво-дительность Q max, м³/сек | Полное давление Pv min, Па | Полное давление Pv maх, Па | Марка | Количество в комплекте | Марка | Количество в комплекте | |
| 1 500 | 37 | 70,2 | 200М4 | 2,1 | 6 | 3800 | 4800 | 575 | ДО-44 | 4 | ВР 203 | 8 |
*При изменении типа двигателя масса может меняться
Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №10, Исполнение 3
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №10, Исполнение 3, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1506 | 653 | 1610 | 650 | 1386 | 613 | 2023 | 1063 | 1383 | 733 | 1813 | 853 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1755 | 692 | 1733 | 773 | 1383 | 650 | 1613 | 653 | 1756 | 1063 | 1573 | 613 |
Акустические характеристики радиального вентилятора ВР 132-30 №10, Исполнение 3
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 1500 | 95 | 98 | 103 | 104 | 100 | 98 | 93 | 81 | 106 |
Технические характеристики Радиальные вентиляторы ВР 132-30 №9,0 , исполнение 1
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Масса вентилятора, кг | Виброизоляторы | Виброизоляторы для Ex исп | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи- нальный ток при 380В (50 Гц), А |
Тип электро-двигателя * | Произво-дительность Q min, м³/сек | Произво-дительность Q max, м³/сек | Полное давление Pv min, Па | Полное давление Pv maх, Па | Марка | Количество в комплекте | Марка | Количество в комплекте | |
| 1 500 | 22 | 43,2 | 180S4 | 1,5 | 4,5 | 3000 | 3850 | 410 | ДО-43 | 6 | ВР 203 | 8 |
| 3 000 | 160 | 280 | 315S2 | 3 | 9 | 13000 | 16000 | 1195 | ДО-44 | 6 | ВР 203 | 10 |
*При изменении типа двигателя масса может меняться
Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №9, Исполнение 1
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №9, Исполнение 1, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1352 | 583 | 1381 | 531 | 1235 | 548 | 1770 | 920 | 1184 | 653 | 1620 | 770 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1538 | 618 | 1538 | 688 | 1184 | 531 | 1433 | 583 | 1538 | 920 | 1398 | 548 |
Акустические характеристики радиального вентилятора ВР 132-30 №9, Исполнение 1
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 1500 | 92 | 96 | 97 | 99 | 98 | 97 | 90 | 82 | 104 |
| 3000 | 94 | 96 | 101 | 106 | 106 | 104 | 100 | 96 | 110 |
Технические характеристики Радиальные вентиляторы ВР 132-30 №8,0 , исполнение 1
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Масса вентилятора, кг | Виброизоляторы | Виброизоляторы для Ex исп | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи- нальный ток при 380В (50 Гц), А |
Тип электро-двигателя * | Произво-дительность Q min, м³/сек | Произво-дительность Q max, м³/сек | Полное давление Pv min, Па | Полное давление Pv maх, Па | Марка | Количество в комплекте | Марка | Количество в комплекте | |
| 1 500 | 11 | 22,5 | 132М4 | 1,05 | 3 | 2400 | 3050 | 260 | ДО-42 | 4 | ВР 203 | 6 |
| 3 000 | 90 | 160 | 250М2 | 2,15 | 6,15 | 10000 | 13000 | 710 | ДО-42 | 8 | ВР 203 | 10 |
*При изменении типа двигателя масса может меняться
Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №8, Исполнение 1
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №8, Исполнение 1, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1085 | 482 | 1142 | 492 | 1004 | 462 | 1424 | 774 | 1013 | 522 | 1253 | 603 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1276 | 502 | 1192 | 542 | 1014 | 492 | 1132 | 482 | 1276 | 774 | 1112 | 462 |
Акустические характеристики радиального вентилятора ВР 132-30 №8, Исполнение 1
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 1500 | 91 | 94 | 97 | 99 | 98 | 97 | 88 | 79 | 102 |
| 3000 | 98 | 100 | 104 | 108 | 108 | 106 | 102 | 98 | 114 |
Технические характеристики Радиальные вентиляторы ВР 132-30 №8,0 , исполнение 3
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Масса вентилятора, кг | Виброизоляторы | Виброизоляторы для Ex исп | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи- нальный ток при 380В (50 Гц), А |
Тип электро-двигателя * | Произво-дительность Q min, м³/сек | Произво-дительность Q max, м³/сек | Полное давление Pv min, Па | Полное давление Pv maх, Па | Марка | Количество в комплекте | Марка | Количество в комплекте | |
| 1 500 | 11 | 22,5 | 132М4 | 1,05 | 3 | 2400 | 3050 | 310 | ДО-42 | 4 | ВР 203 | 6 |
| 3 000 | 90 | 160 | 250М2 | 2,15 | 6,15 | 10000 | 13000 | 760 | ДО-42 | 8 | ВР 203 | 10 |
*При изменении типа двигателя масса может меняться
Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №8, Исполнение 3
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №8, Исполнение 3, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1085 | 482 | 1142 | 492 | 1004 | 462 | 1424 | 774 | 1013 | 522 | 1253 | 603 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1276 | 502 | 1192 | 542 | 1014 | 492 | 1132 | 482 | 1276 | 774 | 1112 | 462 |
Акустические характеристики радиального вентилятора ВР 132-30 №8, Исполнение 3
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 1500 | 88 | 92 | 94 | 96 | 90 | 92 | 84 | 78 | 101 |
| 3000 | 91 | 94 | 99 | 104 | 106 | 101 | 99 | 94 | 109 |
Технические характеристики Радиальные вентиляторы ВР 132-30 №6,3 , исполнение 1
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Масса вентилятора, кг | Виброизоляторы | Виброизоляторы для Ex исп | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи- нальный ток при 380В (50 Гц), А |
Тип электро-двигателя * | Произво-дительность Q min, м³/сек | Произво-дительность Q max, м³/сек | Полное давление Pv min, Па | Полное давление Pv maх, Па | Марка | Количество в комплекте | Марка | Количество в комплекте | |
| 1 500 | 4 | 8,8 | 100L4 | 0,5 | 1,45 | 1450 | 1820 | 130 | ДО-42 | 4 | ВР 203 | 6 |
| 3 000 | 30 | 55,4 | 180M2 | 1 | 3 | 6000 | 7500 | 310 | ДО-42 | 4 | ВР 203 | 8 |
*При изменении типа двигателя масса может меняться
Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №6,3, Исполнение 1
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №6,3, Исполнение 1, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 878 | 387 | 888 | 388 | 805 | 371 | 1122 | 622 | 807 | 418 | 992 | 492 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1025 | 403 | 934 | 434 | 806 | 388 | 887 | 387 | 1024 | 622 | 871 | 371 |
Акустические характеристики радиального вентилятора ВР 132-30 №6,3, Исполнение 1
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 1500 | 86 | 90 | 92 | 94 | 88 | 86 | 80 | 72 | 96 |
| 3000 | 89 | 92 | 97 | 102 | 103 | 99 | 97 | 92 | 107 |
Технические характеристики Радиальные вентиляторы ВР 132-30 №5,0 , исполнение 1
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Масса вентилятора, кг | Виброизоляторы | Виброизоляторы для Ex исп | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи- нальный ток при 380В (50 Гц), А |
Тип электро-двигателя * | Произво-дительность Q min, м³/сек | Произво-дительность Q max, м³/сек | Полное давление Pv min, Па | Полное давление Pv maх, Па | Марка | Количество в комплекте | Марка | Количество в комплекте | |
| 1 500 | 1,1 | 2,9 | 80А4 | 0,25 | 0,74 | 860 | 1100 | 88 | ДО-40 | 4 | ВР 203 | 4 |
| 3 000 | 11 | 21,2 | 132М2 | 0,5 | 1,51 | 3500 | 4750 | 145 | ДО-40 | 4 | ВР 203 | 4 |
*При изменении типа двигателя масса может меняться
Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №5, Исполнение 1
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №5, Исполнение 1, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 764 | 325 | 815 | 315 | 691 | 311 | 1032 | 532 | 677 | 362 | 938 | 438 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 876 | 344 | 881 | 381 | 677 | 314 | 825 | 325 | 876 | 532 | 811 | 311 |
Акустические характеристики радиального вентилятора ВР 132-30 №5, Исполнение 1
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 1500 | 78 | 81 | 82 | 85 | 80 | 76 | 72 | 64 | 88 |
| 3000 | 86 | 88 | 97 | 98 | 101 | 96 | 92 | 88 | 96 |
Технические характеристики Радиальные вентиляторы ВР 132-30 №12,5 , исполнение 5
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Масса вентилятора, кг | Виброизоляторы | Виброизоляторы для Ex исп | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи- нальный ток при 380В (50 Гц), А |
Тип электро-двигателя * | Произво-дительность Q min, м³/сек | Произво-дительность Q max, м³/сек | Полное давление Pv min, Па | Полное давление Pv maх, Па | Марка | Количество в комплекте | Марка | Количество в комплекте | |
| 800 | 18,5 | 36,3 | 160М4 | 2,25 | 6,4 | 1760 | 2250 | 875 | ДО-44 | 8 | ВР 203 | 12 |
| 1 200 | 55 | 103 | 225М4 | 3,45 | 9,5 | 4000 | 5150 | 1055 | ДО-44 | 10 | ВР 203 | 12 |
| 1 600 | 132 | 240 | 280М4 | 4,5 | 13 | 7000 | 9000 | 1700 | ДО-45 | 10 | ВР 203 | 14 |
*При изменении типа двигателя масса может меняться
Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №12,5, Исполнение 5
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №12,5, Исполнение 5, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 2420 | 925 | 1780 | 780 | 2345 | 850 | 2205 | 1205 | 2315 | 820 | 1925 | 925 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| --- | --- | --- | --- | 2275 | 780 | 1757 | 757 | 2700 | 1206 | 1725 | 725 |
Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №12,5, Исполнение 5 (спец.), зависящие от положения корпуса
| ПР0°/Л0°/СПЕЦ | ПР45°/Л45°/СПЕЦ | ПР90°/Л90°/СПЕЦ | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 2251 | 757 | 1778 | 780 | 2220 | 726 | 2206 | 1206 | 2274 | 780 | 1925 | 925 |
| ПР135°/Л135°/СПЕЦ | ПР270°/Л270°/СПЕЦ | ПР315°/Л315°/СПЕЦ | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 2700 | 1206 | 1850 | 850 | --- | --- | --- | --- | --- | --- | --- | --- |
Акустические характеристики радиального вентилятора ВР 132-30 №12,5, Исполнение 5
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 800 | 93 | 94 | 98 | 102 | 98 | 96 | 92 | 90 | 98 |
| 1200 | 100 | 104 | 106 | 108 | 106 | 105 | 98 | 92 | 117 |
| 1600 | 98 | 106 | 107 | 109 | 105 | 103 | 99 | 95 | 121 |
Технические характеристики Радиальные вентиляторы ВР 132-30 №11,2 , исполнение 3
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Масса вентилятора, кг | Виброизоляторы | Виброизоляторы для Ex исп | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи- нальный ток при 380В (50 Гц), А |
Тип электро-двигателя * | Произво-дительность Q min, м³/сек | Произво-дительность Q max, м³/сек | Полное давление Pv min, Па | Полное давление Pv maх, Па | Марка | Количество в комплекте | Марка | Количество в комплекте | |
| 1 000 | 18,5 | 38,6 | 180M6 | 1,9 | 5,55 | 2100 | 2700 | 880 | ДО-44 | 4 | ВР 203 | 8 |
| 1 500 | 75 | 138,3 | 250S4 | 3 | 8,5 | 4850 | 6150 | 1120 | ДО-44 | 6 | ВР 203 | 10 |
*При изменении типа двигателя масса может меняться
Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №11,2, Исполнение 3
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №11,2, Исполнение 3, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1695 | 741 | 1720 | 705 | 1566 | 699 | 2188 | 1173 | 1530 | 825 | 1969 | 954 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1956 | 783 | 1882 | 867 | 1530 | 705 | 1756 | 741 | 1956 | 1173 | 1714 | 699 |
Акустические характеристики радиального вентилятора ВР 132-30 №11,2, Исполнение 3
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 1500 | 95 | 98 | 103 | 104 | 100 | 98 | 93 | 81 | 106 |
Технические характеристики Радиальные вентиляторы ВР 132-30 №10,0 , исполнение 5
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Масса вентилятора, кг | Виброизоляторы | Виброизоляторы для Ex исп | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи- нальный ток при 380В (50 Гц), А |
Тип электро-двигателя * | Произво-дительность Q min, м³/сек | Произво-дительность Q max, м³/сек | Полное давление Pv min, Па | Полное давление Pv maх, Па | Марка | Количество в комплекте | Марка | Количество в комплекте | |
| 1 100 | 15 | 30 | 160S4 | 1,55 | 4,5 | 2170 | 2680 | 680 | ДО-44 | 6 | ВР 203 | 10 |
| 1 300 | 30 | 57,6 | 180М4 | 1,8 | 5,3 | 3000 | 3750 | 745 | ДО-44 | 6 | ВР 203 | 10 |
| 1 600 | 45 | 84,9 | 200L4 | 2,25 | 6,5 | 4500 | 5750 | 825 | ДО-44 | 8 | ВР 203 | 10 |
| 1 800 | 75 | 138,3 | 250S4 | 2,5 | 7,4 | 5750 | 7300 | 995 | ДО-44 | 10 | ВР 203 | 12 |
| 2 000 | 90 | 165,5 | 250M4 | 2,8 | 8,1 | 7000 | 9000 | 1035 | ДО-44 | 10 | ВР 203 | 12 |
*При изменении типа двигателя масса может меняться
Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №10, Исполнение 5
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №10, Исполнение 5, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 2208 | 853 | 1570 | 650 | 2128 | 773 | 1983 | 1063 | 2088 | 733 | 1773 | 853 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| --- | --- | --- | --- | 2005 | 650 | 1573 | 653 | 2418 | 1063 | 1533 | 613 |
Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №10, Исполнение 5 (спец.), зависящие от положения корпуса
| ПР0°/Л0°/СПЕЦ | ПР45°/Л45°/СПЕЦ | ПР90°/Л90°/СПЕЦ | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 2008 | 653 | 1570 | 650 | 1968 | 613 | 1983 | 1063 | 2005 | 650 | 1773 | 853 |
| ПР135°/Л135°/СПЕЦ | ПР270°/Л270°/СПЕЦ | ПР315°/Л315°/СПЕЦ | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 2418 | 1063 | 1693 | 773 | --- | --- | --- | --- | --- | --- | --- | --- |
Акустические характеристики радиального вентилятора ВР 132-30 №10, Исполнение 5.
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 1100 | 98 | 101 | 104 | 106 | 104 | 105 | 96 | 88 | 109 |
| 1300 | 99 | 102 | 106 | 107 | 106 | 106 | 96 | 88 | 110 |
| 1600 | 101 | 104 | 107 | 109 | 108 | 107 | 98 | 89 | 112 |
| 1800 | 103 | 106 | 109 | 111 | 110 | 109 | 100 | 91 | 114 |
| 2000 | 104 | 108 | 110 | 112 | 113 | 110 | 103 | 93 | 116 |
Технические характеристики Радиальные вентиляторы ВР 132-30 №9,0 , исполнение 3
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Масса вентилятора, кг | Виброизоляторы | Виброизоляторы для Ex исп | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи- нальный ток при 380В (50 Гц), А |
Тип электро-двигателя * | Произво-дительность Q min, м³/сек | Произво-дительность Q max, м³/сек | Полное давление Pv min, Па | Полное давление Pv maх, Па | Марка | Количество в комплекте | Марка | Количество в комплекте | |
| 1 500 | 22 | 43,2 | 180S4 | 1,5 | 4,5 | 3000 | 3850 | 410 | ДО-43 | 6 | ВР 203 | 8 |
| 3 000 | 160 | 280 | 315S2 | 3 | 9 | 13000 | 16000 | 1195 | ДО-44 | 6 | ВР 203 | 10 |
*При изменении типа двигателя масса может меняться
Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №9, Исполнение 3
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №9, Исполнение 3, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1352 | 583 | 1381 | 531 | 1235 | 548 | 1770 | 920 | 1184 | 653 | 1620 | 770 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1538 | 618 | 1538 | 688 | 1184 | 531 | 1433 | 583 | 1538 | 920 | 1398 | 548 |
Акустические характеристики радиального вентилятора ВР 132-30 №9, Исполнение 3
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 1500 | 95 | 98 | 103 | 104 | 100 | 98 | 93 | 81 | 106 |
Технические характеристики Радиальные вентиляторы ВР 132-30 №8,0 , исполнение 5
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Масса вентилятора, кг | Виброизоляторы | Виброизоляторы для Ex исп | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи- нальный ток при 380В (50 Гц), А |
Тип электро-двигателя * | Произво-дительность Q min, м³/сек | Произво-дительность Q max, м³/сек | Полное давление Pv min, Па | Полное давление Pv maх, Па | Марка | Количество в комплекте | Марка | Количество в комплекте | |
| 1 800 | 22 | 43,2 | 180S4 | 1,3 | 3,8 | 3650 | 4650 | 520 | ДО-42 | 8 | ВР 203 | 8 |
| 2 200 | 45 | 84,9 | 200L4 | 1,6 | 4,6 | 5500 | 7000 | 615 | ДО-42 | 8 | ВР 203 | 10 |
| 2 600 | 75 | 138,3 | 250S4 | 1,9 | 5,5 | 7500 | 9650 | 810 | ДО-42 | 10 | ВР 203 | 10 |
*При изменении типа двигателя масса может меняться
Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №8, Исполнение 5
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №8, Исполнение 5, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1570 | 603 | 1142 | 492 | 1510 | 542 | 1425 | 774 | 1490 | 522 | 1253 | 603 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| --- | --- | --- | --- | 1460 | 492 | 1132 | 482 | 1745 | 774 | 1110 | 462 |
Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №8, Исполнение 5 (спец.), зависящие от положения корпуса
| ПР0°/Л0°/СПЕЦ | ПР45°/Л45°/СПЕЦ | ПР90°/Л90°/СПЕЦ | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1450 | 482 | 1142 | 492 | 1430 | 462 | 1425 | 764 | 1460 | 492 | 1253 | 603 |
| ПР135°/Л135°/СПЕЦ | ПР270°/Л270°/СПЕЦ | ПР315°/Л315°/СПЕЦ | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1745 | 775 | 1192 | 542 | --- | --- | --- | --- | --- | --- | --- | --- |
Акустические характеристики радиального вентилятора ВР 280-46 №8, Исполнение 5
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 1800 | 96 | 99 | 102 | 104 | 103 | 102 | 93 | 84 | 107 |
| 2200 | 101 | 104 | 107 | 109 | 108 | 107 | 98 | 89 | 112 |
| 2600 | 102 | 104 | 108 | 109 | 109 | 107 | 99 | 94 | 114 |
Технические характеристики Радиальные вентиляторы ВР 132-30 №7,1 , исполнение 1
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Масса вентилятора, кг | Виброизоляторы | Виброизоляторы для Ex исп | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи- нальный ток при 380В (50 Гц), А |
Тип электро-двигателя * | Произво-дительность Q min, м³/сек | Произво-дительность Q max, м³/сек | Полное давление Pv min, Па | Полное давление Pv maх, Па | Марка | Количество в комплекте | Марка | Количество в комплекте | |
| 1 500 | 7,5 | 15,6 | 132S4 | 0,7 | 2,1 | 1800 | 2300 | 210 | ДО-42 | 4 | ВР 203 | 8 |
| 3 000 | 55 | 100 | 225М2 | 1,5 | 4,4 | 7600 | 9850 | 520 | ДО-42 | 6 | ВР 203 | 8 |
*При изменении типа двигателя масса может меняться
Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №7,1, Исполнение 1
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №7,1, Исполнение 1, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1091 | 470 | 1120 | 420 | 995 | 442 | 1436 | 736 | 945 | 525 | 1321 | 621 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1234 | 498 | 1252 | 552 | 945 | 420 | 1170 | 470 | 1234 | 736 | 1142 | 442 |
Акустические характеристики радиального вентилятора ВР 132-30 №7,1, Исполнение 1
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 1500 | 88 | 92 | 94 | 96 | 90 | 92 | 84 | 78 | 101 |
| 3000 | 91 | 94 | 99 | 104 | 106 | 101 | 99 | 94 | 109 |
Технические характеристики Радиальные вентиляторы ВР 132-30 №6,3 , исполнение 5
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Масса вентилятора, кг | Виброизоляторы | Виброизоляторы для Ex исп | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи- нальный ток при 380В (50 Гц), А |
Тип электро-двигателя * | Произво-дительность Q min, м³/сек | Произво-дительность Q max, м³/сек | Полное давление Pv min, Па | Полное давление Pv maх, Па | Марка | Количество в комплекте | Марка | Количество в комплекте | |
| 1 800 | 7,5 | 15,6 | 132S4 | 0,65 | 1,85 | 2250 | 2800 | 215 | ДО-42 | 6 | ВР 203 | 8 |
| 2 200 | 15 | 30 | 160S4 | 0,8 | 2,25 | 3400 | 4300 | 225 | ДО-42 | 6 | ВР 203 | 8 |
| 2 600 | 22 | 43,2 | 180S4 | 0,9 | 2,7 | 4750 | 6000 | 340 | ДО-42 | 6 | ВР 203 | 10 |
*При изменении типа двигателя масса может меняться
Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №6,3, Исполнение 5
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №6,3, Исполнение 5, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1317 | 491 | 908 | 388 | 1260 | 434 | 1142 | 622 | 1244 | 418 | 1012 | 492 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| --- | --- | --- | --- | 1214 | 388 | 907 | 387 | 1448 | 622 | 891 | 371 |
Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №6,3, Исполнение 5 (спец.), зависящие от положения корпуса
| ПР0°/Л0°/СПЕЦ | ПР45°/Л45°/СПЕЦ | ПР90°/Л90°/СПЕЦ | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1213 | 387 | 908 | 388 | 1197 | 371 | 1142 | 622 | 1214 | 388 | 1012 | 492 |
| ПР135°/Л135°/СПЕЦ | ПР270°/Л270°/СПЕЦ | ПР315°/Л315°/СПЕЦ | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1446 | 620 | 954 | 434 | --- | --- | --- | --- | --- | --- | --- | --- |
Акустические характеристики радиального вентилятора ВР 280-46 №6,3, Исполнение 5
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 1800 | 90 | 93 | 96 | 98 | 97 | 96 | 87 | 78 | 101 |
| 2200 | 95 | 98 | 101 | 103 | 102 | 101 | 92 | 83 | 106 |
| 2600 | 94 | 87 | 100 | 103 | 105 | 104 | 103 | 95 | 109 |
Технические характеристики Радиальные вентиляторы ВР 132-30 №5,6 , исполнение 1
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Масса вентилятора, кг | Виброизоляторы | Виброизоляторы для Ex исп | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи- нальный ток при 380В (50 Гц), А |
Тип электро-двигателя * | Произво-дительность Q min, м³/сек | Произво-дительность Q max, м³/сек | Полное давление Pv min, Па | Полное давление Pv maх, Па | Марка | Количество в комплекте | Марка | Количество в комплекте | |
| 1 500 | 2,2 | 5,1 | 90L4 | 0,35 | 1 | 1100 | 1420 | 115 | ДО-41 | 4 | ВР 203 | 6 |
| 3 000 | 18,5 | 34,7 | 160M2 | 0,75 | 2,2 | 4500 | 6100 | 226 | ДО-41 | 4 | ВР 203 | 6 |
*При изменении типа двигателя масса может меняться
Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №5,6, Исполнение 1
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №5,6, Исполнение 1, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 870 | 376 | 865 | 335 | 794 | 354 | 1117 | 587 | 753 | 418 | 1025 | 495 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 984 | 397 | 970 | 440 | 753 | 335 | 906 | 376 | 984 | 587 | 884 | 354 |
Акустические характеристики радиального вентилятора ВР 132-30 №5,6, Исполнение 1
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 1500 | 82 | 86 | 88 | 90 | 84 | 82 | 76 | 68 | 90 |
| 3000 | 86 | 88 | 95 | 98 | 101 | 96 | 92 | 88 | 102 |
Технические характеристики Радиальные вентиляторы ВР 132-30 №5,0 , исполнение 5
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Масса вентилятора, кг | Виброизоляторы | Виброизоляторы для Ex исп | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи- нальный ток при 380В (50 Гц), А |
Тип электро-двигателя * | Произво-дительность Q min, м³/сек | Произво-дительность Q max, м³/сек | Полное давление Pv min, Па | Полное давление Pv maх, Па | Марка | Количество в комплекте | Марка | Количество в комплекте | |
| 1 800 | 2,2 | 5,1 | 90L4 | 0,32 | 0,95 | 1400 | 1800 | 150 | ДО-40 | 6 | ВР 203 | 6 |
| 2 300 | 5,5 | 11,7 | 112М4 | 0,4 | 1,2 | 2250 | 3000 | 165 | ДО-40 | 6 | ВР 203 | 6 |
*При изменении типа двигателя масса может меняться
Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №5, Исполнение 5
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №5, Исполнение 5, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 763 | 438 | 815 | 315 | 1127 | 381 | 1032 | 532 | 1108 | 362 | 938 | 438 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| --- | --- | --- | --- | 1060 | 314 | 825 | 325 | 1278 | 532 | 811 | 311 |
Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №5, Исполнение 5 (спец.), зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1070 | 325 | 814 | 314 | 1056 | 310 | 1032 | 532 | 1060 | 314 | 938 | 438 |
| ПР135°/Л135°/СПЕЦ | ПР270°/Л270°/СПЕЦ | ПР315°/Л315°/СПЕЦ | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1278 | 532 | 881 | 381 | --- | --- | --- | --- | --- | --- | --- | --- |
Технические характеристики Радиальные вентиляторы ВР 132-30 №4,5 , исполнение 1
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Масса вентилятора, кг | Виброизоляторы | Виброизоляторы для Ex исп | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи- нальный ток при 380В (50 Гц), А |
Тип электро-двигателя * | Произво-дительность Q min, м³/сек | Произво-дительность Q max, м³/сек | Полное давление Pv min, Па | Полное давление Pv maх, Па | Марка | Количество в комплекте | Марка | Количество в комплекте | |
| 1 500 | 0,75 | 2,18 | 71В4 | 0,18 | 0,52 | 690 | 890 | 65 | ДО-39 | 4 | ВР 202 | 4 |
| 3 000 | 5,5 | 11,1 | 100L2 | 0,38 | 1,1 | 3000 | 3750 | 90 | ДО-39 | 4 | ВР 202 | 4 |
*При изменении типа двигателя масса может меняться
Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №4,5, Исполнение 1
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №4,5, Исполнение 1, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 698 | 301 | 700 | 270 | 637 | 284 | 472 | 902 | 606 | 336 | 828 | 398 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 790 | 318 | 784 | 354 | 606 | 270 | 731 | 301 | 790 | 472 | 714 | 284 |
Акустические характеристики радиального вентилятора ВР 132-30 №4,5, Исполнение 1
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 1500 | 80 | 83 | 84 | 88 | 82 | 79 | 74 | 66 | 88 |
| 3000 | 84 | 86 | 95 | 96 | 99 | 94 | 90 | 86 | 96 |
Технические характеристики Радиальные вентиляторы ВР 132-30 №4,0 , исполнение 1
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Масса вентилятора, кг | Виброизоляторы | Виброизоляторы для Ex исп | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи- нальный ток при 380В (50 Гц), А |
Тип электро-двигателя * | Произво-дительность Q min, м³/сек | Произво-дительность Q max, м³/сек | Полное давление Pv min, Па | Полное давление Pv maх, Па | Марка | Количество в комплекте | Марка | Количество в комплекте | |
| 1 500 | 0,37 | 1,12 | 63В4 | 0,13 | 0,35 | 550 | 680 | 53 | ДО-39 | 4 | ВР 202 | 4 |
| 3 000 | 3 | 6,34 | 90L2 | 0,28 | 0,75 | 2500 | 3000 | 65 | ДО-39 | 4 | ВР 202 | 4 |
*При изменении типа двигателя масса может меняться
Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №4, Исполнение 1
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №4, Исполнение 1, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 629,2 | 271,6 | 632 | 252 | 573,1 | 256,5 | 810,8 | 430,8 | 553,2 | 301,6 | 737,6 | 357,6 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 717,4 | 286,6 | 696,6 | 316,6 | 553,2 | 251,6 | 651,6 | 271,6 | 717,4 | 430,8 | 636,5 | 256,5 |
Акустические характеристики радиального вентилятора ВР 132-30 №4, Исполнение 1
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 1000 | 75 | 79 | 80 | 82 | 78 | 74 | 70 | 62 | 82 |
| 1500 | 78 | 81 | 82 | 85 | 80 | 76 | 72 | 64 | 86 |
Чтобы приобрести понравившийся товар, необходимо его заказать. Есть несколько сценариев того, как это можно сделать.
- Выбрать понравившийся товар и нажать кнопку «Заказать». При оформлении заказа заполнить форму. Вписать информацию в поля: ФИО, телефон и e-mail. Затем вам перезвонит менеджер, чтобы подтвердить ваше согласие на совершение покупки.
- Выбрать понравившийся товар и нажать кнопку «В корзину». Затем перейти в корзину и нажать «Оформить заказ». Далее заполнить форму с контактными данными и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
Оплата
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь денежными средствами, получаете товар и чек.
- Безналичный расчет. Принимаем карты Visa и MasterCard. Доступен при курьерской доставке.
Доставка
Можем доставить ваш заказ собственными ресурсами. Либо через варианты доставки:
- Доставка транспортной компанией. Специалист предложит выбрать удобное время доставки и уточнит адрес.
- Самовывоз со склада. Для получения заказа обратитесь к сотруднику в зоне выдачи и назовите номер.
