Вентилятор радиальный ВР 12-26 №2,5 высокого давления производится по ТУ 4861-001-85589750.
Радиальный вентилятор ВР 12-26 №2,5 изготавливается только по 1-ой конструктивной схеме (соединение рабочего колеса с двигателем напрямую). Максимально допустимая температура рабочей среды до +80°С (общепромышленное исполнение) или до +200°С (теплостойкое исполнение). Вентиляторы ВР 12-26-2,5 используются в стационарных системах вентиляции, кондиционирования, отопления, с разнообразными установками в зданиях и сооружениях различного, преимущественно промышленного назначения.

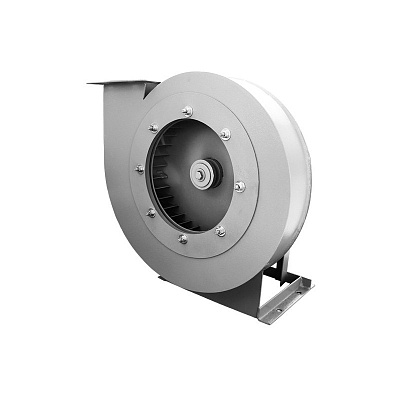

Радиальные вентиляторы высокого давления ВР 12-26
Вентиляторы радиальные ВР 12-26 способны развивать высокое давление при одностороннем всасывании рабочей среды. Применяются в стационарных вентиляционных системах приточного или вытяжного типа зданий и сооружений различного значения: промышленных, полупромышленных, административных, общественных или др.
Рабочая среда – предварительно отфильтрованный воздух, предельная температура которого составляет +80°С для вентиляторов ВР 12-26 общепромышленного исполнения и +200°С для теплостойких вариантов. Максимально допустимая концентрация в рабочей среде пыли и взвешенных мелкодисперсных включений – 0,1 г/м.куб. Наличие в воздухе волокон, липких включений, абразивных частиц и химически активных примесей не допускается.
Конструктивные особенности вентилятора ВР 12-26
Вентиляторы радиальные высокого давления ВР 12-26 конструктивно состоит из следующих узлов и деталей:
- опорная станина, вываренная из металлопроката;
- спирально-поворотный корпус-«улитка»;
- рабочее колесо с 32-мя лопатками, отогнутыми в сторону вращения;
- электрический привод.
Корпус вентилятора ВР 12-26 изготовлен из тонколистовой катаной стали. При монтаже «улитку» можно повернуть относительно рамы на удобный для подключения к выходному воздуховоду угол. Для подключения к вентиляционным коробам на корпусной детали предусмотрены фланцевые патрубки.
Внутри «улитки» располагается рабочее колесо, при вращении которого забор воздуха происходит через осевой круглый патрубок, а выброс – через прямоугольный, выходящий по касательной к колесу.
Функцию привода выполняет асинхронный двигатель. По компоновке привода различают две схемы:
- схема №1 – привод расположен на подставке соосно крыльчатке, втулка которой напрессовывается на ротор; - схема №5 – двигатель устанавливается в нижнем положении на раме, крутящий момент передается через клиноременную передачу.
Радиальные вентиляторы ВР 12-26 условия эксплуатации
Радиальные вентиляторы ВР 12-26 допускаются к работе в условиях У и Т согласно ГОСТ 15150 при температуре окружающей среды -40°С…+40°С. Категория размещения – 2 и 3. Если привод надежно защищен от солнечных лучей и атмосферных осадков, вентилятор ВР 12-26 может размещаться по первой категории.
Номенклатура вентиляторов радиальных ВР 12-26 состоит из шести стандартных типоразмеров. Базовое исполнение агрегата – общепромышленное, для нормальных условий эксплуатации. Также можно купить вентилятор радиальный ВР 12-26 в теплостойком исполнении, коррозионностойком или взрывозащищенном (либо в комбинации специсполнений).
Основные варианты изготовления
| Индекс | Назначение и материалы |
| - | Общепромышленное исполнение, материал - углеродистая сталь |
| Ж2 | Общепромышленное исполнение, теплостойкое (допустимая температура перемещаемой среды – до плюс 200 градусов С), материал – углеродистая сталь |
| К1 | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| К1Ж2 | Коррозионностойкое исполнение, теплостойкое, материал – нержавеющая сталь |
| В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВЖ2 | Взрывозащищенное исполнение из разнородных металлов, теплостойкое; материал – углеродистая сталь, латунь |
| ВК1 | Взрывозащищенное исполнение из разнородных металлов, коррозионностойкое, материал – нержавеющая сталь, латунь |
Технические характеристики Радиальные вентиляторы ВР 12-26 №5,5 , исполнение 1
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Масса вентилятора, кг | Виброизоляторы | Виброизоляторы для Ex исп | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи- нальный ток при 380В (50 Гц), А |
Тип электро-двигателя * | Произво-дительность Q min, м³/сек | Произво-дительность Q max, м³/сек | Полное давление Pv min, Па | Полное давление Pv maх, Па | Марка | Количество в комплекте | Марка | Количество в комплекте | |
| 3 000 | 45 | 82,1 | 200L2 | 5 | 9,4 | 6800 | 8000 | 370 | ДО-42 | 6 | ВР 202 | 8 |
*При изменении типа двигателя масса может меняться
Габаритные и присоединительные размеры радиального вентилятора ВР 12-26 №5,5, Исполнение 1
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры радиального вентилятора ВР 12-26 №5,5, Исполнение 1, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 858 | 375 | 815 | 325 | 784 | 358 | 1061 | 571 | 733 | 408 | 972 | 482 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 962 | 391 | 915 | 425 | 750 | 341 | 865 | 375 | 963 | 571 | 848 | 358 |
Акустические характеристики радиального вентилятора ВР 12-26 №5,5, Исполнение 1
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 3000 | 103 | 104 | 106 | 108 | 107 | 106 | 104 | 98 | 118 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Технические характеристики Радиальные вентиляторы ВР 12-26 №5,0 , исполнение 1
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Масса вентилятора, кг | Виброизоляторы | Виброизоляторы для Ex исп | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи- нальный ток при 380В (50 Гц), А |
Тип электро-двигателя * | Произво-дительность Q min, м³/сек | Произво-дительность Q max, м³/сек | Полное давление Pv min, Па | Полное давление Pv maх, Па | Марка | Количество в комплекте | Марка | Количество в комплекте | |
| 3 000 | 30 | 55,4 | 180М2 | 4,5 | 8,4 | 6950 | 7750 | 292 | ДО-42 | 6 | ВР 202 | 6 |
| 3 000 | 45 | 82,1 | 200L2 | 4,5 | 9 | 6950 | 7750 | 327 | ДО-42 | 6 | ВР 202 | 6 |
*При изменении типа двигателя масса может меняться
Габаритные и присоединительные размеры радиального вентилятора ВР 12-26 №5, Исполнение 1
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры радиального вентилятора ВР 12-26 №5, Исполнение 1, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 787 | 335 | 790 | 320 | 704 | 318 | 1016 | 546 | 689 | 369 | 922 | 452 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 898 | 352 | 855 | 385 | 689 | 320 | 805 | 335 | 898 | 546 | 789 | 319 |
Акустические характеристики радиального вентилятора ВР 12-26 №5, Исполнение 1
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 3000 | 100 | 101 | 103 | 106 | 107 | 104 | 102 | 95 | 117 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Технические характеристики Радиальные вентиляторы ВР 12-26 №4,5 , исполнение 1
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Масса вентилятора, кг | Виброизоляторы | Виброизоляторы для Ex исп | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи- нальный ток при 380В (50 Гц), А |
Тип электро-двигателя * | Произво-дительность Q min, м³/сек | Произво-дительность Q max, м³/сек | Полное давление Pv min, Па | Полное давление Pv maх, Па | Марка | Количество в комплекте | Марка | Количество в комплекте | |
| 3 000 | 18,5 | 34,7 | 160М2 | 3,5 | 5,4 | 5150 | 5850 | 215 | ДО-41 | 6 | ВР 202 | 8 |
*При изменении типа двигателя масса может меняться
Габаритные и присоединительные размеры радиального вентилятора ВР 12-26 №4,5, Исполнение 1
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры радиального вентилятора ВР 12-26 №4,5, Исполнение 1, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 695 | 295 | 684 | 264 | 625 | 278 | 889 | 469 | 593 | 329 | 820 | 400 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 781 | 312 | 766 | 346 | 593 | 264 | 715 | 295 | 781 | 469 | 698 | 278 |
Акустические характеристики радиального вентилятора ВР 12-26 №4,5, Исполнение 1
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 3000 | 99 | 100 | 101 | 105 | 106 | 103 | 100 | 94 | 115 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Технические характеристики Радиальные вентиляторы ВР 12-26 №4,0 , исполнение 1
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Масса вентилятора, кг | Виброизоляторы | Виброизоляторы для Ex исп | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи- нальный ток при 380В (50 Гц), А |
Тип электро-двигателя * | Произво-дительность Q min, м³/сек | Произво-дительность Q max, м³/сек | Полное давление Pv min, Па | Полное давление Pv maх, Па | Марка | Количество в комплекте | Марка | Количество в комплекте | |
| 3 000 | 7,5 | 14,9 | 112М2 | 2 | 3 | 4200 | 4600 | 110 | ДО-41 | 4 | ВР 202 | 6 |
| 3 000 | 15 | 28,6 | 160S2 | 2 | 4,25 | 4200 | 4750 | 170 | ДО-41 | 6 | ВР 202 | 6 |
*При изменении типа двигателя масса может меняться
Габаритные и присоединительные размеры радиального вентилятора ВР 12-26 №4, Исполнение 1
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры радиального вентилятора ВР 12-26 №4, Исполнение 1, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 627 | 272 | 640 | 260 | 569 | 260 | 815 | 435 | 557 | 297 | 735 | 355 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 720 | 285 | 690 | 310 | 557 | 260 | 652 | 272 | 720 | 435 | 640 | 260 |
Акустические характеристики радиального вентилятора ВР 12-26 №4, Исполнение 1
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 3000 | 97 | 98 | 99 | 104 | 105 | 101 | 98 | 93 | 114 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Технические характеристики Радиальные вентиляторы ВР 12-26 №3,15 , исполнение 1
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Масса вентилятора, кг | Виброизоляторы | Виброизоляторы для Ex исп | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи- нальный ток при 380В (50 Гц), А |
Тип электро-двигателя * | Произво-дительность Q min, м³/сек | Произво-дительность Q max, м³/сек | Полное давление Pv min, Па | Полное давление Pv maх, Па | Марка | Количество в комплекте | Марка | Количество в комплекте | |
| 3 000 | 3 | 6,3 | 90L2 | 1 | 1,82 | 2500 | 2600 | 45 | ДО-40 | 4 | ВР 201 | 6 |
| 3 000 | 4 | 8,2 | 100S2 | 1 | 2,2 | 2450 | 2600 | 55 | ДО-40 | 4 | ВР 201 | 6 |
*При изменении типа двигателя масса может меняться
Габаритные и присоединительные размеры радиального вентилятора ВР 12-26 №3,15, Исполнение 1
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры радиального вентилятора ВР 12-26 №3,15, Исполнение 1, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 500 | 208 | 505 | 200 | 440 | 195 | 653 | 348 | 433 | 233 | 597 | 292 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 568 | 220 | 550 | 245 | 432 | 200 | 512 | 208 | 568 | 348 | 500 | 195 |
Акустические характеристики радиального вентилятора ВР 12-26 №3,15, Исполнение 1
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 3000 | 96 | 95 | 97 | 99 | 99 | 98 | 88 | 80 | 103 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Технические характеристики Радиальные вентиляторы ВР 12-26 №2,5 , исполнение 1
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Масса вентилятора, кг | Виброизоляторы | Виброизоляторы для Ex исп | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи- нальный ток при 380В (50 Гц), А |
Тип электро-двигателя * | Произво-дительность Q min, м³/сек | Произво-дительность Q max, м³/сек | Полное давление Pv min, Па | Полное давление Pv maх, Па | Марка | Количество в комплекте | Марка | Количество в комплекте | |
| 3 000 | 1,1 | 2,6 | 71В2 | 0,32 | 0,95 | 1500 | 1730 | 30 | ДО-40 | 4 | ВР 201 | 4 |
*При изменении типа двигателя масса может меняться
Габаритные и присоединительные размеры радиального вентилятора ВР 12-26 №2,5, Исполнение 1
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры радиального вентилятора ВР 12-26 № 2,5 Исполнение 1, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 402 | 172 | 420 | 170 | 359 | 165 | 533 | 283 | 357 | 187 | 480 | 230 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 462 | 180 | 444 | 194 | 357 | 170 | 422 | 172 | 462 | 283 | 415 | 165 |
Акустические характеристики радиального вентилятора ВР 12-26 № 2,5, Исполнение 1
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 3000 | 93 | 92 | 91 | 93 | 90 | 87 | 83 | 81 | 95 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
