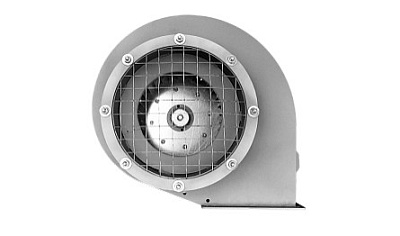

Радиальные вентиляторы среднего давления ВР 280-46Н
Вентиляторы радиальные ВР 208-46Н типа «наездник» развивают среднее давление и применяются для принудительного воздушного охлаждения силовых агрегатов, которые в силу особенностей конструкции или условий эксплуатации не могут обеспечить самовентиляцию для нормальной работы (например, силовые двигатели, работающие в режиме далеком от номинального).
Рабочая среда – воздух с предварительной механической фильтрацией, верхний температурный предел которого составляет +80°С. Максимальная запыленность рабочей среды – 0,1 г/м.куб. Наличие в рабочем воздушном потоке липких или волокнистых материалов, абразивных частиц, химически агрессивных по отношению к металлам и изоляции примесей не допускается.
Конструктивные особенности вентилятора ВР 280-46Н
Вентиляторы радиальные «наездник» ВР 280-46Н отгружаются заказчику в полностью собранном и готовом к монтажным работам виде в упаковке завода-изготовителя.
У радиальных вентиляторов ВР 280-46Н типа «наездник» отсутствует опорная рама, - монтаж на охлаждаемый агрегат ведется посредством прямоугольного фланца выходного воздуховода. Входной воздуховод круглого сечения расположен соосно рабочему колесу и защищен металлической сеткой от попадания посторонних предметов.
Корпус радиального вентилятора «наездник» ВР 280-46Н выполнен из тонколистовой стали (марка металла определяется исполнением вентилятора) и имеет спиралевидную форму. При установке вентилятора ВР 280-46Н на постоянном месте эксплуатации корпус может быть повернут на удобный для монтажа угол.
Внутри корпусной детали размещено рабочее радиальное колесо с 32-мя загнутыми в сторону вращения лопатками.
Приводной электродвигатель радиального вентилятора «наездник» ВР 280-46Н смонтирован соосно рабочему колесу (монтажное исполнение IM 2081 или IM 3081).
Для ревизии агрегата на корпусе может быть предусмотрен смотровой люк (опциональная комплектация).
Радиальные вентиляторы ВР 280-46Н условия эксплуатации
Вентиляторы радиальные «наездник» ВР 280-46Н рассчитаны на работу в условиях умеренного (У) и тропического (Т) климата по ГОСТ 15150. Допустимая температура окружающей среды -40°С…+40°С. Категория размещения – 3 и 2. Возможна эксплуатация вентилятора радиального ВР 280-46Н по первой категории размещения, если электрочасть агрегата защищена от солнечных лучей и атмосферных осадков.
Вентиляторы радиальные «наездник» ВР 280-46Н выпускаются заводом-изготовителем в 5-ти стандартных типоразмерах. Подбор нужной модели осуществляется индивидуально по запросу потребителя. У нас вы можете заказать и купить вентилятор радиальный «наездник» ВР 280-46Н в общепромышленном исполнении, взрывозащищенном, коррозионностойком или коррозионностойком взрывозащищенном.
Габаритные и присоединительные размеры радиального вентилятора ВР 280-46 №5Н
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
| Расстояния между отверстиями | Расстояния между отверстиями | Отверстия | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| А, мм | D, мм | F1, мм | F2, мм | F3, мм | F4, мм | F5, мм | F6, мм | H, мм | B, мм | Lmax, мм | L, мм | d1, мм | f1, мм | f2, мм | h, мм | n1, шт | n2, шт | n3, шт |
| 324 | 502 | 350 | 350 | 382 | 382 | 382 | 382 | 785 | 920 | 1030 | 253 | 10 | 382 | 382 | 340 | 4 | 1 | 1 |
Акустические характеристики радиального вентилятора ВР 280-46 №5Н
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 1000 | 87 | 88 | 92 | 94 | 90 | 86 | 81 | 73 | 94 |
| 1500 | 97 | 98 | 102 | 104 | 100 | 96 | 91 | 83 | 104 |
Варианты монтажа вентилятора типа "наездник"
Варианты положения корпуса вентилятора типа "наездник"
Технические характеристики Вентиляторы радиальные "наездник" ВР 280-46Н №4,0
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Масса вентилятора, кг | ||||||
|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номинальная мощность, кВт | Номинальный ток при 380В (50 Гц), А | Тип электродвигателя * | Производительность Q min, тыс. м3/ч | Производительность Q max, тыс. м3/ч | Полное даление Pv min, Па | Полное давление Pv maх, Па | |
| 1000 | 3 | 7,3 | 112МА6 | 2,6 | 7,4 | 540 | 660 | 83 |
| 1500 | 11 | 21,4 | 132М4 | 3,55 | 10,5 | 1215 | 1520 | 115 |
Габаритные и присоединительные размеры радиального вентилятора ВР 280-46 №4Н
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
| Расстояния между отверстиями | Расстояния между отверстиями | Отверстия | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| А, мм | D, мм | F1, мм | F2, мм | F3, мм | F4, мм | F5, мм | F6, мм | H, мм | B, мм | Lmax, мм | L, мм | d1, мм | f1, мм | f2, мм | h, мм | n1, шт | n2, шт | n3, шт |
| 260 | 405 | 280 | 280 | 312 | 312 | 312 | 312 | 644 | 735 | 830 | 218 | 10 | 312 | 312 | 291 | 4 | 1 | 1 |
Акустические характеристики радиального вентилятора ВР 280-46 №4Н
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 1500 | 83 | 83 | 85 | 81 | 78 | 75 | 68 | 87 | 90 |
| 3000 | 92 | 93 | 92 | 94 | 91 | 88 | 75 | 96 | 93 |
Варианты монтажа вентилятора типа "наездник"
Варианты положения корпуса вентилятора типа "наездник"
Технические характеристики Вентиляторы радиальные "наездник" ВР 280-46Н №3,15
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Масса вентилятора, кг | ||||||
|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номинальная мощность, кВт | Номинальный ток при 380В (50 Гц), А | Тип электродвигателя * | Производительность Q min, тыс. м3/ч | Производительность Q max, тыс. м3/ч | Полное даление Pv min, Па | Полное давление Pv maх, Па | |
| 1000 | 1,1 | 3,2 | 80В6 | 1,2 | 3,5 | 315 | 410 | 51 |
| 1500 | 3 | 6,8 | 100S4 | 1,8 | 5,5 | 730 | 890 | 76 |
Габаритные и присоединительные размеры радиального вентилятора ВР 280-46 №3,15Н
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
| Расстояния между отверстиями | Расстояния между отверстиями | Отверстия | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| А, мм | D, мм | F1, мм | F2, мм | F3, мм | F4, мм | F5, мм | F6, мм | H, мм | B, мм | Lmax, мм | L, мм | d1, мм | f1, мм | f2, мм | h, мм | n1, шт | n2, шт | n3, шт |
| 205 | 318 | 221 | 221 | 243 | 243 | 243 | 243 | 520 | 582 | 630 | 188 | 8 | 243 | 243 | 238 | 4 | 1 | 1 |
Акустические характеристики радиального вентилятора ВР 280-46 №3,15Н
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 1500 | 74 | 76 | 82 | 69 | 66 | 59 | 56 | 83 | 90 |
| 3000 | 79 | 83 | 85 | 91 | 78 | 75 | 68 | 92 | 93 |
Варианты монтажа вентилятора типа "наездник"
Варианты положения корпуса вентилятора типа "наездник"
Технические характеристики Вентиляторы радиальные "наездник" ВР 280-46Н №2,5
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Масса вентилятора, кг | ||||||
|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номинальная мощность, кВт | Номинальный ток при 380В (50 Гц), А | Тип электродвигателя * | Производительность Q min, тыс. м3/ч | Производительность Q max, тыс. м3/ч | Полное даление Pv min, Па | Полное давление Pv maх, Па | |
| 1500 | 1,1 | 2,9 | 80А4 | 0,8 | 2,5 | 410 | 515 | 37 |
| 3000 | 7,5 | 14,9 | 112М2 | 1,8 | 5 | 1610 | 2150 | 79 |
Габаритные и присоединительные размеры радиального вентилятора ВР 280-46 №2,5Н
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
| Расстояния между отверстиями | Расстояния между отверстиями | Отверстия | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| А, мм | D, мм | F1, мм | F2, мм | F3, мм | F4, мм | F5, мм | F6, мм | H, мм | B, мм | Lmax, мм | L, мм | d1, мм | f1, мм | f2, мм | h, мм | n1, шт | n2, шт | n3, шт |
| 162 | 257 | 175 | 175 | 197 | 197 | 197 | 197 | 425 | 466 | 620 | 165 | 8 | 197 | 197 | 198 | 4 | 1 | 1 |
Акустические характеристики радиального вентилятора ВР 280-46 №2,5Н
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 1500 | 76 | 77 | 78 | 79 | 74 | 72 | 70 | 83 | 90 |
| 3000 | 92 | 92 | 93 | 94 | 95 | 90 | 88 | 100 | 93 |
Варианты монтажа вентилятора типа "наездник"
Варианты положения корпуса вентилятора типа "наездник"
Технические характеристики Вентиляторы радиальные "наездник" ВР 280-46Н №2,0
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Масса вентилятора, кг | ||||||
|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номинальная мощность, кВт | Номинальный ток при 380В (50 Гц), А | Тип электродвигателя * | Производительность Q min, тыс. м3/ч | Производительность Q max, тыс. м3/ч | Полное даление Pv min, Па | Полное давление Pv maх, Па | |
| 1500 | 0,37 | 1,1 | 63В4 | 0,6 | 1,3 | 240 | 320 | 27 |
| 3000 | 2,2 | 4,9 | 80В2 | 1,2 | 2,6 | 1080 | 1340 | 36 |
Габаритные и присоединительные размеры радиального вентилятора ВР 280-46 №2Н
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
| Расстояния между отверстиями | Расстояния между отверстиями | Отверстия | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| А, мм | D, мм | F1, мм | F2, мм | F3, мм | F4, мм | F5, мм | F6, мм | H, мм | B, мм | Lmax, мм | L, мм | d1, мм | f1, мм | f2, мм | h, мм | n1, шт | n2, шт | n3, шт |
| 130 | 212 | 140 | 140 | 162 | 162 | 162 | 162 | 348 | 383 | 500 | 148 | 8 | 162 | 162 | 166 | 4 | 1 | 1 |
Акустические характеристики радиального вентилятора ВР 280-46 №2Н
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 1500 | 71 | 75 | 77 | 84 | 70 | 67 | 60 | 86 | 90 |
| 3000 | 83 | 88 | 91 | 94 | 95 | 87 | 84 | 99 | 93 |
Варианты монтажа вентилятора типа "наездник"
Варианты положения корпуса вентилятора типа "наездник"
