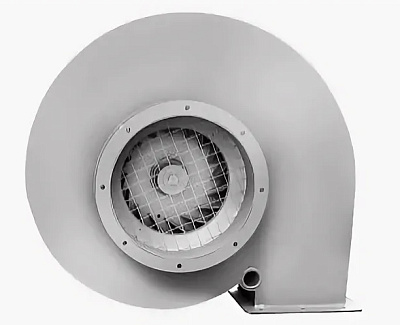

Радиальные вентиляторы высокого давления ВР 132-30Н
Вентиляторы радиальные «наездник» ВР 132-30Н развивают высокое давление и используются для принудительного воздушного охлаждения силовых агрегатов, у которых отсутствует или недостаточна самовентиляция (например, для охлаждения электродвигателей, работающих в неноминальном режиме).
Рабочая среда – предварительно очищенный с помощью механических фильтров воздух температурой до +80°С. Максимальная запыленность рабочего воздушного потока составляет 0,1 г/м.куб. В рабочей среде не допускаются липкие и волокнистые материалы, абразив и химически активные по отношению к металлам и изоляции примеси.
Конструктивные особенности вентилятора ВР 132-30Н
Вентиляторы радиальные «наездник» ВР 132-30Н высокого давления поставляются потребителю в полностью собранном и готовом к монтажу виде.
Опорная рама у вентиляторов данной серии отсутствует, - крепление к охлаждаемому агрегату или технологической линии осуществляется посредством фланца выходного воздуховода. На входном патрубке предусмотрена защитная металлическая сетка.
Корпус вентилятора радиального ВР 132-30Н изготавливается из тонколистового металла (марка – в зависимости от исполнения) и имеет спиралевидную форму. Для придания дополнительной жесткости на наружной поверхности корпуса имеются специальные ребра.
Внутри корпусной детали расположено рабочее колесо радиального типа с 16-тью отогнутыми в обратную вращению сторону лопатками.
Приводной двигатель располагается соосно рабочему колесу, втулка которого напрессована прямо на ротор (компоновочная схема IM 2081 или IM 3081).
При заказе вентилятора радиального «наездник» ВР 132-30Н может быть выбрана дополнительная опция – «люк» (для ревизии агрегата).
Радиальные вентиляторы ВР 132-30Н условия эксплуатации
Радиальные вентиляторы ВР 132-30Н типа «наездник» допускаются к работе в условиях тропического (Т) и умеренного (У) климата при температуре окружающей среды -40°С…+40°С по 2-ой и 3-ей категориям размещения. Возможна эксплуатация оборудования по 1-ой категории размещения, если электрическая часть защищена от атмосферных осадков и солнечного излучения.
Вентиляторы радиальные «наездник» ВР 132-30Н выпускаются в трех типоразмерах. Подбор нужного типоразмера осуществляется индивидуально по запросу. У нас можно заказать и купить вентилятор радиальный ВР 132-30Н общепромышленного исполнения, коррозионностойкого, взрывозащищенного или взрывозащищенного коррозионностойкого.
Акустические характеристики радиального вентилятора ВР 132-30 №4,5Н
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Масса вентилятора, кг | ||||||
|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номинальная мощность, кВт | Номинальный ток при 380В (50 Гц), А | Тип электродвигателя * | Производительность Q min, тыс. м3/ч | Производительность Q max, тыс. м3/ч | Полное даление Pv min, Па | Полное давление Pv maх, Па | |
| 1 500 | 1,1 | 2,9 | 80А4 | 0,25 | 0,74 | 860 | 1100 | 90 |
| 3 000 | 11 | 21,2 | 132М2 | 0,5 | 1,51 | 3500 | 4750 | 150 |
Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №5Н
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
| Расстояния между отверстиями | Расстояния между отверстиями | Отверстия | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| А, мм | D, мм | F1, мм | F2, мм | F3, мм | F4, мм | F5, мм | F6, мм | H, мм | B, мм | Lmax, мм | L, мм | d1, мм | f1, мм | f2, мм | h, мм | n1, шт | n2, шт | n3, шт |
| 300 | 250 | 200 | 150 | 200 | 100 | 242 | 194 | 680 | 765 | 670 | 125 | 8 | 100 | 100 | 314,5 | 10 | 1 | 2 |
Акустические характеристики радиального вентилятора ВР 132-30 №5Н
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 1500 | 78 | 81 | 82 | 85 | 80 | 76 | 72 | 64 | 86 |
| 3000 | 86 | 88 | 97 | 98 | 101 | 96 | 92 | 88 | 104 |
Варианты монтажа вентилятора типа "наездник"
Варианты положения корпуса вентилятора типа "наездник"
Технические характеристики Вентиляторы радиальные "наездник" ВР 132-30Н №4,5
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Масса вентилятора, кг | ||||||
|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номинальная мощность, кВт | Номинальный ток при 380В (50 Гц), А | Тип электродвигателя * | Производительность Q min, тыс. м3/ч | Производительность Q max, тыс. м3/ч | Полное даление Pv min, Па | Полное давление Pv maх, Па | |
| 1 500 | 0,75 | 2,18 | 71В4 | 0,18 | 0,52 | 690 | 890 | 68 |
| 3 000 | 5,5 | 11,1 | 100L2 | 0,38 | 1,1 | 3000 | 3750 | 92 |
<Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №4,5Н
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
| Расстояния между отверстиями |
Расстояния между отверстиями |
Отверстия | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| А, мм | D, мм | F1, мм | F2, мм | F3, мм | F4, мм | F5, мм | F6, мм | H, мм | B, мм | Lmax, мм | L, мм | d1, мм | f1, мм | f2, мм | h, мм | n1, шт | n2, шт | n3, шт |
| 270 | 230 | 185 | 140 | 225 | 180 | 225 | 180 | 606 | 700 | 575 | 162 | 8 | 112,5 | 90 | 270 | 8 | 2 | 2 |
Акустические характеристики радиального вентилятора ВР 132-30 №4,5Н
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 1500 | 80 | 83 | 84 | 88 | 82 | 79 | 74 | 66 | 88 |
| 3000 | 84 | 86 | 95 | 96 | 99 | 94 | 90 | 86 | 96 |
Варианты монтажа вентилятора типа "наездник"
Варианты положения корпуса вентилятора типа "наездник"
Технические характеристики Вентиляторы радиальные "наездник" ВР 132-30Н №4,0
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Масса вентилятора, кг | ||||||
|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номинальная мощность, кВт | Номинальный ток при 380В (50 Гц), А | Тип электродвигателя * | Производительность Q min, тыс. м3/ч | Производительность Q max, тыс. м3/ч | Полное даление Pv min, Па | Полное давление Pv maх, Па | |
| 1 500 | 0,37 | 1,12 | 63В4 | 0,13 | 0,35 | 550 | 680 | 55 |
| 3 000 | 3 | 6,34 | 90L2 | 0,28 | 0,75 | 2500 | 3000 | 67 |
Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №4Н
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
| Расстояния между отверстиями | Расстояния между отверстиями | Отверстия | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| А, мм | D, мм | F1, мм | F2, мм | F3, мм | F4, мм | F5, мм | F6, мм | H, мм | B, мм | Lmax, мм | L, мм | d1, мм | f1, мм | f2, мм | h, мм | n1, шт | n2, шт | n3, шт |
| 132 | 255 | 169 | 126 | 210 | 170 | 210 | 170 | 515 | 560 | 510 | 109 | 8 | 105 | 85 | 240 | 8 | 2 | 2 |
Акустические характеристики радиального вентилятора ВР 132-30 №4Н
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 1000 | 75 | 79 | 80 | 82 | 78 | 74 | 70 | 62 | 82 |
| 1500 | 78 | 81 | 82 | 85 | 80 | 76 | 72 | 64 | 86 |
Варианты монтажа вентилятора типа "наездник"
Варианты положения корпуса вентилятора типа "наездник"
