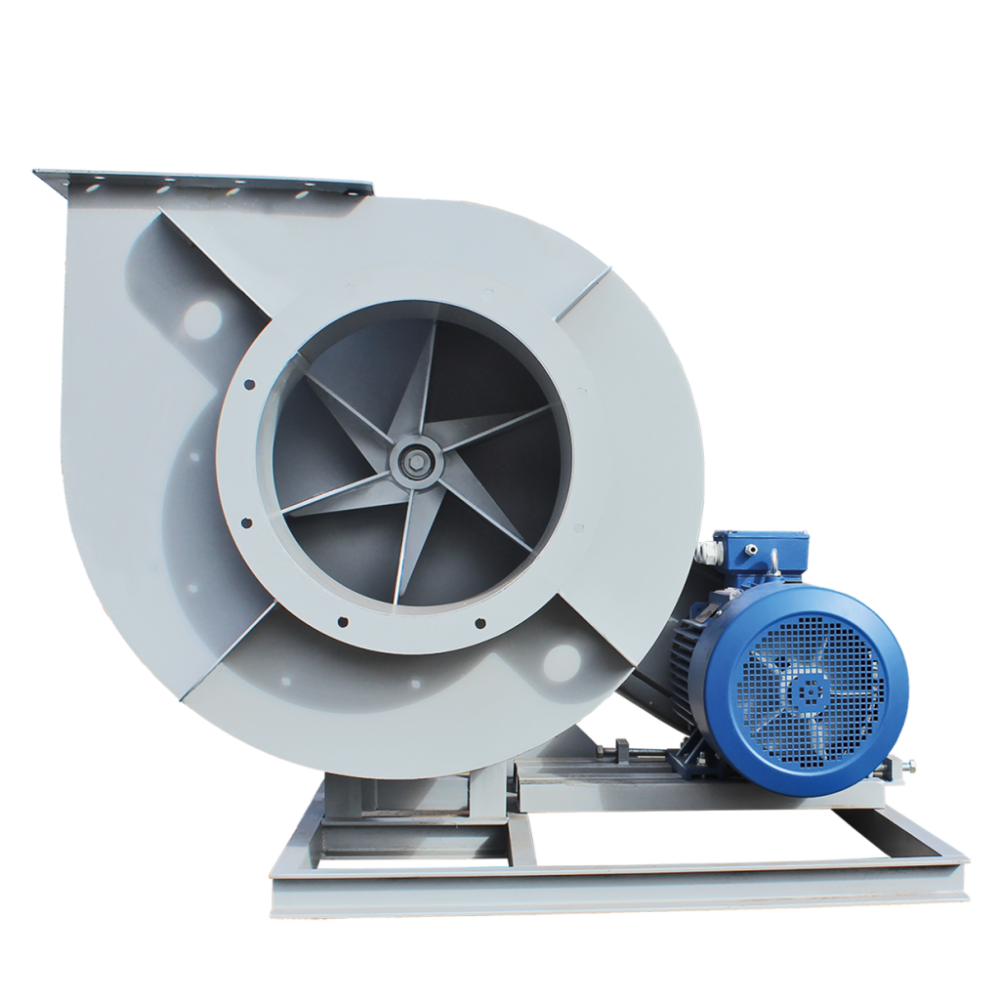

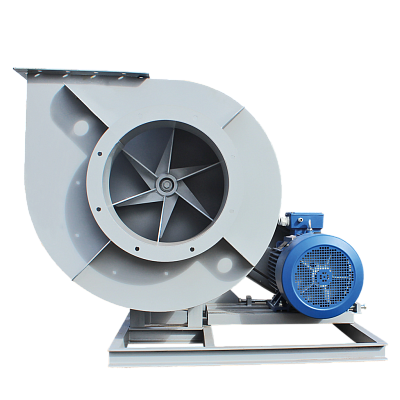

Пылевые вентиляторы среднего давления ВЦП 7-40
Вентиляторы пылевые ВЦП 7-40 радиального типа работают на одностороннее всасывание рабочей среды и способны развивать среднее давление. Вентиляторы данной серии могут эксплуатироваться в системах вентиляции общеобменного типа, а также в качестве элемента технологических линий, где техпроцесс предусматривает перемещение неагрессивных газовоздушных сред, на линиях пневматической транспортировки мелкодисперсных сыпучих материалов, для утилизации металлической и деревянной стружки из зоны станков, на производстве ЖБ-изделий и т.д.
Рабочая среда пылевых вентиляторов ВЦП 7-40 – воздух и химически нейтральные газовоздушные смеси температурой до +80°С и запыленностью не более 0,6 кг/м.куб.
Конструктивные особенности вентилятора ВЦП 7-40Вентиляторы пылевые ВЦП 7-40 поставляются потребителю в полностью собранном и готовом к монтажу виде.
Данный тип агрегатов рассчитан на стационарную установку. Пылевые вентиляторы монтируются на жестком основании и крепятся к нему анкерными болтами.
Пылевые радиальные вентиляторы ВЦП 7-40 имеют моноблочную конструкцию, - на сварной раме скомпонованы корпус, рабочее колесо и привод.
Корпус изготавливается из тонколистового металла и имеет спиралевидную форму (тип – «улитка»). Для подсоединения к воздуховодам на корпусной детали предусматриваются патрубки с фланцами. Подсоединение к воздуховодам вентсети может быть прямым или через гибкие вставки соответствующего типоразмера. Корпус – поворотный, что дает возможность выставить его под удобным углом при монтаже.
Внутри «улитки» размещено рабочее колесо радиального типа с 6-тью отогнутыми в сторону вращения лопатками.
Приводной электродвигатель вентилятора пылевого ВЦП 7-40 может быть смонтирован:
- соосно рабочему колесу на подставке (схема №1);
- на опорной станине (схема №5), в этом случае крутящий момент передает ременная передача.
Пылевые вентиляторы ВЦП 7-40 условия эксплуатации
Радиальные вентиляторы пылевые ВЦП 7-40 допускаются к работе в климатических условиях У и Т по ГОСТ 15150 при температуре окружающей среды -40°С…+40°С. Категории размещения – 3 и 2. Если электрическая часть защищена от атмосферных осадков и солнечных лучей, допускается размещение по 1-ой категории.
Пылевые вентиляторы ВЦП 7-40 выпускаются предприятием в 8-ми типоразмерах. Базовое исполнение – общепромышленное (корпус и элементы проточной части выполнены из низкоуглеродистой стали). Также можно купить вентиляторы пылевые ВЦП 7-40 во взрывозащищенном, коррозионностойком или взрывозащищенном коррозионностойком исполнениях.
Основные варианты изготовления
| Индекс | Назначение и материалы |
| - | Общепромышленное исполнение, материал – углеродистая сталь |
| Ж2 | Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до +200°С), материал – углеродистая сталь |
| К1 | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| К1Ж2 | Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура – до +200 °C) |
| В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВЖ2 | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь (допустимая температура – до +200 °C) |
| ВК1 | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
Технические характеристики Вентиляторы пылевые ВЦП 7-40 №8 , исполнение 1
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Масса вентиля-тора, кг | Виброизоляторы | Виброизоляторы для Ex исп | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи-нальный ток при 380В (50 Гц), А | Тип электро-двигателя * | Производи-тельность Q min, тыс. м3/ч | Производи-тельность Q max, тыс. м3/ч | Полное даление Pv min, Па | Полное давление Pv maх, Па | Марка | Количество в комплекте | Марка | Количество в комплекте | |
| 1 500 | 22 | 43,2 | 180S4 | 6 | 20 | 1900 | 2600 | 380 | ДО-43 | 4 | ВР 203 | 8 |
| 1 500 | 30 | 57,6 | 180M4 | 6 | 23 | 1750 | 2600 | 405 | ДО-43 | 4 | ВР 203 | 8 |
Габаритные и присоединительные размеры радиального вентилятора ВЦП 7-40 №8, Исполнение 1
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры радиального вентилятора ВЦП 7-40 №8, Исполнение 1, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1201 | 523 | 1250 | 500 | 1108 | 494 | 1583 | 833 | 1083 | 583 | 1427 | 677 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1387 | 554 | 1364 | 614 | 1084 | 500 | 1273 | 523 | 1386 | 833 | 1244 | 494 |
Акустические характеристики радиального вентилятора ВЦП 7-40 №8, Исполнение 1
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 1500 | 94 | 97 | 104 | 115 | 103 | 100 | 96 | 92 | 113 |
Технические характеристики Вентиляторы пылевые ВЦП 7-40 №8 , исполнение 3
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Масса вентиля-тора, кг | Виброизоляторы | Виброизоляторы для Ex исп | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи-нальный ток при 380В (50 Гц), А | Тип электро-двигателя * | Производи-тельность Q min, тыс. м3/ч | Производи-тельность Q max, тыс. м3/ч | Полное даление Pv min, Па | Полное давление Pv maх, Па | Марка | Количество в комплекте | Марка | Количество в комплекте | |
| 1 500 | 22 | 43,2 | 180S4 | 6 | 20 | 1900 | 2600 | 380 | ДО-43 | 4 | ВР 203 | 8 |
| 1 500 | 30 | 57,6 | 180M4 | 6 | 23 | 1750 | 2600 | 405 | ДО-43 | 4 | ВР 203 | 8 |
Габаритные и присоединительные размеры радиального вентилятора ВЦП 7-40 №8, Исполнение 3
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры радиального вентилятора ВЦП 7-40 №8, Исполнение 3, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1201 | 523 | 1250 | 500 | 1108 | 494 | 1583 | 833 | 1083 | 583 | 1427 | 677 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1387 | 554 | 1364 | 614 | 1084 | 500 | 1273 | 523 | 1386 | 833 | 1244 | 494 |
Акустические характеристики радиального вентилятора ВЦП 7-40 №8, Исполнение 3
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 1500 | 94 | 97 | 104 | 115 | 103 | 100 | 96 | 92 | 113 |
Технические характеристики Вентиляторы пылевые ВЦП 7-40 №6,3 , исполнение 1
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Масса вентиля-тора, кг | Виброизоляторы | Виброизоляторы для Ex исп | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи-нальный ток при 380В (50 Гц), А | Тип электро-двигателя * | Производи-тельность Q min, тыс. м3/ч | Производи-тельность Q max, тыс. м3/ч | Полное даление Pv min, Па | Полное давление Pv maх, Па | Марка | Количество в комплекте | Марка | Количество в комплекте | |
| 1 500 | 7,5 | 15,6 | 132S4 | 3,7 | 9 | 1470 | 1720 | 200 | ДО-41 | 4 | ВР 203 | 6 |
| 1 500 | 11 | 22,5 | 132M4 | 3,7 | 12,9 | 1250 | 1720 | 245 | ДО-41 | 4 | ВР 203 | 6 |
Габаритные и присоединительные размеры радиального вентилятора ВЦП 7-40 №6,3, Исполнение 1
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры радиального вентилятора ВЦП 7-40 №6,3 Исполнение 1, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 978 | 422 | 1071 | 401 | 887 | 402 | 1346 | 676 | 865 | 465 | 1225 | 555 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1120 | 444 | 1155 | 485 | 866 | 401 | 1092 | 422 | 1119 | 676 | 1072 | 402 |
Акустические характеристики радиального вентилятора ВЦП 7-40 №6,3, Исполнение 1
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 1500 | 85 | 88 | 95 | 105 | 94 | 92 | 87 | 83 | 102 |
Технические характеристики Вентиляторы пылевые ВЦП 7-40 №6,3 , исполнение 3
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Масса вентиля-тора, кг | Виброизоляторы | Виброизоляторы для Ex исп | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи-нальный ток при 380В (50 Гц), А | Тип электро-двигателя * | Производи-тельность Q min, тыс. м3/ч | Производи-тельность Q max, тыс. м3/ч | Полное даление Pv min, Па | Полное давление Pv maх, Па | Марка | Количество в комплекте | Марка | Количество в комплекте | |
| 1 500 | 7,5 | 15,6 | 132S4 | 3,7 | 9 | 1470 | 1720 | 200 | ДО-41 | 4 | ВР 203 | 6 |
| 1 500 | 11 | 22,5 | 132M4 | 3,7 | 12,9 | 1250 | 1720 | 245 | ДО-41 | 4 | ВР 203 | 6 |
Габаритные и присоединительные размеры радиального вентилятора ВЦП 7-40 №6,3, Исполнение 3
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры радиального вентилятора ВЦП 7-40 №6,3 Исполнение 3, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 978 | 422 | 981 | 401 | 887 | 402 | 1256 | 676 | 865 | 465 | 1135 | 555 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1120 | 444 | 1065 | 485 | 866 | 401 | 1002 | 422 | 1119 | 676 | 982 | 402 |
Акустические характеристики радиального вентилятора ВЦП 7-40 №6,3, Исполнение 3
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 1500 | 85 | 88 | 95 | 105 | 94 | 92 | 87 | 83 | 102 |
Технические характеристики Вентиляторы пылевые ВЦП 7-40 №5 , исполнение 1
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Масса вентиля-тора, кг | Виброизоляторы | Виброизоляторы для Ex исп | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи-нальный ток при 380В (50 Гц), А | Тип электро-двигателя * | Производи-тельность Q min, тыс. м3/ч | Производи-тельность Q max, тыс. м3/ч | Полное даление Pv min, Па | Полное давление Pv maх, Па | Марка | Количество в комплекте | Марка | Количество в комплекте | |
| 1 500 | 4 | 8,8 | 100L4 | 1,7 | 5,7 | 800 | 1100 | 115 | ДО-40 | 4 | ВР 203 | 4 |
| 3 000 | 18,5 | 34,7 | 160М2 | 3,3 | 11 | 2800 | 4000 | 220 | ДО-40 | 4 | ВР 203 | 4 |
Габаритные и присоединительные размеры радиального вентилятора ВЦП 7-40 №5, Исполнение 1
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры радиального вентилятора ВЦП 7-40 №5 Исполнение 1, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 773 | 332 | 833 | 333 | 700 | 315 | 1047 | 547 | 700 | 367 | 940 | 440 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 896 | 350 | 885 | 385 | 700 | 333 | 832 | 332 | 896 | 547 | 815 | 315 |
Акустические характеристики радиального вентилятора ВЦП 7-40 №5, Исполнение 1
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 1500 | 80 | 83 | 90 | 101 | 89 | 86 | 82 | 78 | 98 |
| 3000 | 91 | 94 | 99 | 103 | 104 | 100 | 98 | 93 | 108 |
Технические характеристики Вентиляторы пылевые ВЦП 7-40 №12,5 , исполнение 1
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Масса вентиля-тора, кг | Виброизоляторы | Виброизоляторы для Ex исп | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи-нальный ток при 380В (50 Гц), А | Тип электро-двигателя * | Производи-тельность Q min, тыс. м3/ч | Производи-тельность Q max, тыс. м3/ч | Полное даление Pv min, Па | Полное давление Pv maх, Па | Марка | Количество в комплекте | Марка | Количество в комплекте | |
| 750 | 30 | 63 | 225М8 | 18 | 48,6 | 1280 | 1700 | 690 | ДО-44 | 8 | ВР 203 | 10 |
| 1 000 | 75 | 142 | 280S6 | 23,7 | 64,8 | 2300 | 3200 | 970 | ДО-44 | 8 | ВР 203 | 10 |
Габаритные и присоединительные размеры радиального вентилятора ВЦП 7-40 №12,5, Исполнение 1
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры радиального вентилятора ВЦП 7-40 №12,5, Исполнение 1, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 2141 | 903 | 2105 | 765 | 1951 | 831 | 2756 | 1416 | 1813 | 1048 | 2577 | 1237 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 2392 | 976 | 2460 | 1120 | 1813 | 765 | 2243 | 903 | 2392 | 1416 | 2171 | 831 |
Акустические характеристики радиального вентилятора ВЦП 7-40 №12,5, Исполнение 1
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 750 | 93 | 101 | 102 | 104 | 101 | 100 | 99 | 92 | 104 |
| 1000 | 98 | 106 | 107 | 109 | 105 | 103 | 99 | 95 | 121 |
Технические характеристики Вентиляторы пылевые ВЦП 7-40 №10 , исполнение 1
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Масса вентиля-тора, кг | Виброизоляторы | Виброизоляторы для Ex исп | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи-нальный ток при 380В (50 Гц), А | Тип электро-двигателя * | Производи-тельность Q min, тыс. м3/ч | Производи-тельность Q max, тыс. м3/ч | Полное даление Pv min, Па | Полное давление Pv maх, Па | Марка | Количество в комплекте | Марка | Количество в комплекте | |
| 750 | 11 | 25,5 | 160M8 | 9 | 24,5 | 780 | 1100 | 430 | ДО-44 | 8 | ВР 203 | 8 |
| 1 000 | 22 | 44,7 | 200M6 | 12,6 | 32,8 | 1400 | 2000 | 590 | ДО-44 | 8 | ВР 203 | 8 |
| 1 500 | 75 | 138,3 | 250S4 | 18 | 46,8 | 3700 | 4500 | 730 | ДО-44 | 8 | ВР 203 | 10 |
Габаритные и присоединительные размеры радиального вентилятора ВЦП 7-40 №10, Исполнение 1
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры радиального вентилятора ВЦП 7-40 №10, Исполнение 1, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1665 | 710 | 1650 | 615 | 1519 | 660 | 2145 | 1110 | 1424 | 810 | 1990 | 955 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1870 | 760 | 1894 | 859 | 1425 | 615 | 1744 | 709 | 1870 | 1110 | 1695 | 660 |
Акустические характеристики радиального вентилятора ВЦП 7-40 №10, Исполнение 1
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 750 | 92 | 100 | 101 | 103 | 100 | 99 | 98 | 90 | 102 |
| 1000 | 96 | 104 | 105 | 107 | 103 | 101 | 97 | 94 | 112 |
| 1500 | 104 | 108 | 110 | 112 | 113 | 110 | 103 | 93 | 116 |
Технические характеристики Вентиляторы пылевые ВЦП 7-40 №8 , исполнение 5
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Масса вентиля-тора, кг | Виброизоляторы | Виброизоляторы для Ex исп | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи-нальный ток при 380В (50 Гц), А | Тип электро-двигателя * | Производи-тельность Q min, тыс. м3/ч | Производи-тельность Q max, тыс. м3/ч | Полное даление Pv min, Па | Полное давление Pv maх, Па | Марка | Количество в комплекте | Марка | Количество в комплекте | |
| 1 615 | 37 | 70,2 | 200M4 | 6,4 | 25 | 2100 | 3250 | 590 | ДО-43 | 8 | ВР 203 | 10 |
| 1 810 | 45 | 84,9 | 200L4 | 7,3 | 27 | 2800 | 4000 | 625 | ДО-43 | 8 | ВР 203 | 10 |
Габаритные и присоединительные размеры радиального вентилятора ВЦП 7-40 №8, Исполнение 5
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры радиального вентилятора ВЦП 7-40 №8, Исполнение 5, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1896 | 678 | 1250 | 500 | 1832 | 614 | 1583 | 833 | 1802 | 584 | 1427 | 677 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| - | - | - | - | 1718 | 500 | 1273 | 523 | 2050 | 832 | 1244 | 494 |
Акустические характеристики радиального вентилятора ВЦП 7-40 №8, Исполнение 5
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 1615 | 97 | 100 | 107 | 118 | 106 | 103 | 99 | 95 | 116 |
| 1810 | 98 | 101 | 108 | 119 | 107 | 104 | 100 | 96 | 117 |
Технические характеристики Вентиляторы пылевые ВЦП 7-40 №6,3 , исполнение 5
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Масса вентиля-тора, кг | Виброизоляторы | Виброизоляторы для Ex исп | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи-нальный ток при 380В (50 Гц), А | Тип электро-двигателя * | Производи-тельность Q min, тыс. м3/ч | Производи-тельность Q max, тыс. м3/ч | Полное даление Pv min, Па | Полное давление Pv maх, Па | Марка | Количество в комплекте | Марка | Количество в комплекте | |
| 1 615 | 15 | 30 | 160S4 | 4,1 | 14 | 1350 | 2100 | 515 | ДО-42 | 6 | ВР 203 | 8 |
| 1 810 | 18,5 | 36,3 | 160M4 | 4,5 | 15,5 | 2000 | 3600 | 550 | ДО-42 | 6 | ВР 203 | 8 |
| 2 040 | 30 | 57,6 | 180M4 | 5 | 18 | 2300 | 3400 | 570 | ДО-42 | 8 | ВР 203 | 8 |
Габаритные и присоединительные размеры радиального вентилятора ВЦП 7-40 №6,3, Исполнение 5
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры радиального вентилятора ВЦП 7-40 №6,3 Исполнение 5, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1411 | 555 | 1071 | 401 | 1341 | 485 | 1346 | 676 | 1320 | 465 | 1225 | 555 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| - | - | - | - | 1257 | 401 | 1092 | 422 | 1532 | 676 | 1072 | 402 |
Акустические характеристики радиального вентилятора ВЦП 7-40 №6,3, Исполнение 5
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 1615 | 87 | 90 | 97 | 108 | 96 | 93 | 89 | 85 | 106 |
| 1810 | 91 | 94 | 101 | 112 | 100 | 97 | 93 | 89 | 110 |
| 2040 | 96 | 99 | 106 | 117 | 105 | 102 | 98 | 94 | 115 |
Технические характеристики Вентиляторы пылевые ВЦП 7-40 №5 , исполнение 5
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Масса вентиля-тора, кг | Виброизоляторы | Виброизоляторы для Ex исп | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи-нальный ток при 380В (50 Гц), А | Тип электро-двигателя * | Производи-тельность Q min, тыс. м3/ч | Производи-тельность Q max, тыс. м3/ч | Полное даление Pv min, Па | Полное давление Pv maх, Па | Марка | Количество в комплекте | Марка | Количество в комплекте | |
| 1 810 | 5,5 | 11,7 | 112М4 | 2,2 | 7 | 1150 | 1600 | 210 | ДО-41 | 6 | ВР 203 | 8 |
| 2 030 | 7,5 | 15,6 | 132S4 | 2,5 | 8 | 1400 | 2000 | 220 | ДО-41 | 6 | ВР 203 | 8 |
| 2 285 | 11 | 22,5 | 132M4 | 2,8 | 9 | 1800 | 2600 | 225 | ДО-41 | 6 | ВР 203 | 8 |
| 2 575 | 15 | 30 | 160S4 | 3 | 9,7 | 2250 | 3300 | 280 | ДО-41 | 6 | ВР 203 | 8 |
Габаритные и присоединительные размеры радиального вентилятора ВЦП 7-40 №5, Исполнение 5
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры радиального вентилятора ВЦП 7-40 №5, Исполнение 5, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1237 | 440 | 833 | 333 | 1182 | 385 | 1047 | 547 | 1165 | 367 | 940 | 440 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| - | - | - | - | 1130 | 333 | 832 | 332 | 1344 | 547 | 815 | 315 |
Акустические характеристики радиального вентилятора ВЦП 7-40 №5, Исполнение 5
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 1810 | 84 | 87 | 94 | 105 | 93 | 90 | 86 | 82 | 103 |
| 2030 | 87 | 90 | 97 | 108 | 96 | 93 | 89 | 85 | 106 |
| 2285 | 90 | 93 | 100 | 111 | 99 | 96 | 92 | 88 | 109 |
| 2575 | 93 | 96 | 103 | 114 | 102 | 99 | 95 | 91 | 112 |
Технические характеристики Вентиляторы пылевые ВЦП 7-40 №4 , исполнение 1
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Масса вентиля-тора, кг | Виброизоляторы | Виброизоляторы для Ex исп | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи-нальный ток при 380В (50 Гц), А | Тип электро-двигателя * | Производи-тельность Q min, тыс. м3/ч | Производи-тельность Q max, тыс. м3/ч | Полное даление Pv min, Па | Полное давление Pv maх, Па | Марка | Количество в комплекте | Марка | Количество в комплекте | |
| 3 000 | 5,5 | 11,1 | 100L2 | 2,5 | 7 | 2100 | 2900 | 86 | ДО-39 | 4 | ВР 201 | 6 |
Габаритные и присоединительные размеры радиального вентилятора ВЦП 7-40 №4, Исполнение 1
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры радиального вентилятора ВЦП 7-40 №4 Исполнение 1, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 610 | 256 | 643 | 243 | 542 | 242 | 820 | 422 | 528 | 285 | 755 | 355 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 693 | 271 | 700 | 900 | 528 | 243 | 656 | 256 | 693 | 422 | 642 | 242 |
Акустические характеристики радиального вентилятора ВЦП 7-40 №4, Исполнение 1
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 3000 | 89 | 92 | 97 | 102 | 103 | 99 | 97 | 92 | 107 |
Технические характеристики Вентиляторы пылевые ВЦП 7-40 №3,15 , исполнение 1
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Масса вентиля-тора, кг | Виброизоляторы | Виброизоляторы для Ex исп | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи-нальный ток при 380В (50 Гц), А | Тип электро-двигателя * | Производи-тельность Q min, тыс. м3/ч | Производи-тельность Q max, тыс. м3/ч | Полное даление Pv min, Па | Полное давление Pv maх, Па | Марка | Количество в комплекте | Марка | Количество в комплекте | |
| 3 000 | 2,2 | 4,85 | 80В2 | 1,5 | 2,75 | 1650 | 1800 | 58 | ДО-38 | 4 | ВР 201 | 4 |
| 3 000 | 3 | 6,34 | 90L2 | 1,5 | 3,5 | 1350 | 1800 | 64 | ДО-38 | 4 | ВР 201 | 4 |
Габаритные и присоединительные размеры радиального вентилятора ВЦП 7-40 №3,15, Исполнение 1
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры радиального вентилятора ВЦП 7-40 №3,15 Исполнение 1, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 595 | 247 | 603 | 243 | 530 | 230 | 782 | 418 | 525 | 283 | 712 | 348 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 683 | 265 | 663 | 300 | 526 | 243 | 612 | 248 | 683 | 418 | 594 | 230 |
Акустические характеристики радиального вентилятора ВЦП 7-40 №3,15, Исполнение 1
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 3000 | 87 | 90 | 95 | 100 | 102 | 98 | 96 | 91 | 105 |
Технические характеристики Вентиляторы пылевые ВЦП 7-40 №2,5 , исполнение 1
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Масса вентиля-тора, кг | Виброизоляторы | Виброизоляторы для Ex исп | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи-нальный ток при 380В (50 Гц), А | Тип электро-двигателя * | Производи-тельность Q min, тыс. м3/ч | Производи-тельность Q max, тыс. м3/ч | Полное даление Pv min, Па | Полное давление Pv maх, Па | Марка | Количество в комплекте | Марка | Количество в комплекте | |
| 3 000 | 1,5 | 3,5 | 80A2 | 0,75 | 1,4 | 1060 | 1190 | 26 | ДО-38 | 4 | ВР 201 | 4 |
| 3 000 | 2,2 | 4,85 | 80B2 | 0,75 | 1,52 | 900 | 1190 | 28 | ДО-38 | 4 | ВР 201 | 4 |
Габаритные и присоединительные размеры радиального вентилятора ВЦП 7-40 №2,5, Исполнение 1
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры радиального вентилятора ВЦП 7-40 №2,5 Исполнение 1, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 467 | 190 | 483 | 183 | 412 | 175 | 625 | 325 | 405 | 222 | 577 | 277 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 531 | 206 | 537 | 237 | 405 | 183 | 490 | 191 | 531 | 325 | 475 | 175 |
Акустические характеристики радиального вентилятора ВЦП 7-40 № 2,5, Исполнение 1
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 3000 | 86 | 89 | 94 | 99 | 100 | 96 | 94 | 89 | 102 |
Чтобы приобрести понравившийся товар, необходимо его заказать. Есть несколько сценариев того, как это можно сделать.
- Выбрать понравившийся товар и нажать кнопку «Заказать». При оформлении заказа заполнить форму. Вписать информацию в поля: ФИО, телефон и e-mail. Затем вам перезвонит менеджер, чтобы подтвердить ваше согласие на совершение покупки.
- Выбрать понравившийся товар и нажать кнопку «В корзину». Затем перейти в корзину и нажать «Оформить заказ». Далее заполнить форму с контактными данными и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
Оплата
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь денежными средствами, получаете товар и чек.
- Безналичный расчет. Принимаем карты Visa и MasterCard. Доступен при курьерской доставке.
Доставка
Можем доставить ваш заказ собственными ресурсами. Либо через варианты доставки:
- Доставка транспортной компанией. Специалист предложит выбрать удобное время доставки и уточнит адрес.
- Самовывоз со склада. Для получения заказа обратитесь к сотруднику в зоне выдачи и назовите номер.
