Вентиляторы радиальные ВЦ 5-35 среднего давления относятся к группе стационарного оборудования и эксплуатируются в составе канальных вентиляционных систем общеобменного типа, а также в системах воздушного отопления и кондиционирования. Допускается использование данных агрегатов для работы на технологических линиях, где техпроцессом предусмотрена транспортировка мелкодисперсных сыпучих материалов (при условии соблюдения требований к работе вентиляторов ВЦ 5-35).
Вентиляционное оборудование данной серии рассчитано на работу с предварительно отфильтрованным воздухом или со смесями воздуха и химически неагрессивных газов. Предельная концентрация пыли в рабочем потоке не должна превышать 0,1 г/м.кв. Наибольшая температура рабочей среды составляет +80°С.

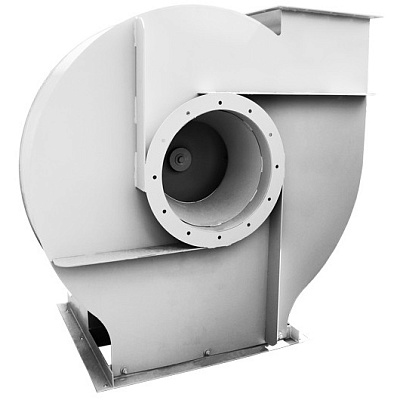

Конструктивные особенности вентилятора ВЦ 5-35Вентилятор радиальный ВЦ 5-35 состоит из опорной части, спиралевидного кожуха, рабочего колеса и привода.
Оборудование должно монтироваться на жесткое несущее основание, фиксация осуществляется путем затяжки анкерного крепежа.
Корпус вентилятора выходным отверстием направлен вверх относительно опорной плоскости и не имеет возможности углового поворота. В целях придания жесткости и устойчивости корпусу, на нем предусмотрены специальные ребра.
Для подключения воздуховодов на корпусе имеются два фланцевых патрубка. Подсоединять вентилятор радиальный ВЦ 5-35 среднего давления к вентиляционной магистрали можно как напрямую, так и через гибкие вставки соответствующих типоразмеров.
Электрический привод смонтирован соосно рабочему колесу, которое насчитывает 9-ть загнутых в обратную вращению сторону лопастей.
В качестве антикоррозионной защиты и для улучшения эстетических свойств вентилятор ВЦ 5-35 имеет износостойкое лакокрасочное покрытие.
Радиальные вентиляторы ВЦ 5-35 условия эксплуатации
Радиальные вентиляторы ВЦ 5-35 предназначены для работы в условиях У и Т по ГОСТ 15150 при температуре окружающей среды -40°С…+40°С. Категория размещения – 3 и 2. Если обеспечивается надежная защита приводной части от осадков и прямых солнечных лучей, то допускается размещение по кат. 1.
Вентиляторы ВЦ 5-35 в базовом варианте имеют общепромышленное исполнение и изготавливаются из конструкционной низкоуглеродистой стали. Также возможно заказать и купить вентилятор радиальный ВЦ 5-35 в коррозионностойком или взрывозащищенном исполнении.
Всего серия вентиляторов данного класса насчитывает 4 стандартных типоразмера.
Основные варианты изготовления
| Индекс | Назначение и материалы |
|---|---|
| - | Общепромышленные, материал - углеродистая сталь |
| К1 | Коррозионностойкие, материал – нержавеющая сталь |
| В | Взрывозащищенные из разнородных металлов, материал – углеродистая сталь, латунь |
| ВК1 | Взрывозащищенные из разнородных металлов, коррозионностойкие, материал – нержавеющая сталь, латунь |
Технические характеристики Радиальные вентиляторы ВЦ 5-35 №8,5 , исполнение 1
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м 3 | Масса, кг | Виброизоляторы | Виброизоляторы для Ex исп |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин | Номинальная мощность, кВт | Номинальный ток при 380В (50 Гц), А | Тип ЭД | Производи- тельность Q min, тыс. м 3 /ч |
Производи-тельность Q max, тыс. м 3 /ч |
Полное даление Pv min, Па | Полное давление Pv maх, Па | Марка | Количество в комплекте | Марка | Количество в комплекте | |
| 1500 | 11,0 | 22,5 | 132М4 | 4,2 | 10,4 | 2600 | 3300 | 390 | ДО-42 | 4 | ВР 203 | 6 |
*При изменении типа двигателя масса может меняться
Габаритные и присоединительные размеры радиального вентилятора ВЦ 5-35 №8,5, Исполнение 1
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Акустические характеристики радиального вентилятора ВЦ 5-35 №8,5, Исполнение 1
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 1500 | 89 | 91 | 93 | 93 | 92 | 91 | 88 | 82 | 96 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Технические характеристики Радиальные вентиляторы ВЦ 5-35 №8,0 , исполнение 1
| Характеристики электродвигателя |
Характеристики вентилятора при ρ = 1.2 кг/м 3 |
Масса, кг | Виброизоляторы | Виброизоляторы для Ex исп |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин | Номинальная мощность, кВт | Номинальный ток при 380В (50 Гц), А | Тип ЭД | Производи- тельность Q min, тыс. м 3 /ч |
Производи-тельность Q max, тыс. м 3 /ч |
Полное даление Pv min, Па | Полное давление Pv maх, Па | Марка | Количество в комплекте | Марка | Количество в комплекте | |
| 1500 | 11,0 | 22,5 | 132М4 | 4,0 | 12,2 | 2000 | 3000 | 380 | ДО-42 | 4 | ВР 203 | 6 |
*При изменении типа двигателя масса может меняться
Габаритные и присоединительные размеры радиального вентилятора ВЦ 5-35 №8, Исполнение 1
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Акустические характеристики радиального вентилятора ВЦ 5-35 №8, Исполнение 1
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 1500 | 88 | 90 | 92 | 92 | 91 | 90 | 87 | 81 | 95 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Технические характеристики Радиальные вентиляторы ВЦ 5-35 №4,0 , исполнение 1
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м 3 |
Масса, кг | Виброизоляторы | Виброизоляторы для Ex исп | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин | Номинальная мощность, кВт |
Номинальный ток при 380В (50 Гц), А | Тип ЭД |
Производи- тельность Q min, тыс. м 3 /ч |
Производи-тельность Q max, тыс. м 3 /ч |
Полное даление Pv min, Па | Полное давление Pv maх, Па | Марка | Количество в комплекте | Марка | Количество в комплекте | |
| 3000 | 2,2 | 4,9 | 80В2 | 0,85 | 2,5 | 1800 | 2750 | 85 | ДО-40 | 4 | ВР 201 | 4 |
*При изменении типа двигателя масса может меняться
Габаритные и присоединительные размеры радиального вентилятора ВЦ 5-35 №4, Исполнение 1
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Акустические характеристики радиального вентилятора ВЦ 5-35 №4, Исполнение 1
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 3000 | 77 | 81 | 82 | 85 | 84 | 83 | 82 | 77 | 90 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Технические характеристики Радиальные вентиляторы ВЦ 5-35 №3,55, исполнение 1
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м 3 | Масса, кг | Виброизоляторы | Виброизоляторы для Ex исп |
||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин | Номинальная мощность, кВт | Номинальный ток при 380В (50 Гц), А | Тип ЭД | Производи- тельность Q min, тыс. м 3 /ч |
Производи-тельность Q max, тыс. м 3 /ч |
Полное даление Pv min, Па | Полное давление Pv maх, Па | Марка | Количество в комплекте | Марка | Количество в комплекте | |||||||
| 3000 | 0,75 | 1,8 | 71А2 | 0,41 | 0,95 | 1600 | 1900 | 55 | ДО-40 | 4 | ВР 201 | 4 | ||||||
| 3000 | 1,10 | 2,6 | 71В2 | 0,41 | 1,8 | 1250 | 1900 | 57 | ДО-40 | 4 | ВР 201 | 4 | ||||||
*При изменении типа двигателя масса может меняться
Габаритные и присоединительные размеры радиального вентилятора ВЦ 5-35 №3,55, Исполнение 1
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Акустические характеристики радиального вентилятора ВЦ 5-35 №3,55, Исполнение 1
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 3000 | 75 | 79 | 80 | 83 | 82 | 81 | 79 | 72 | 87 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
