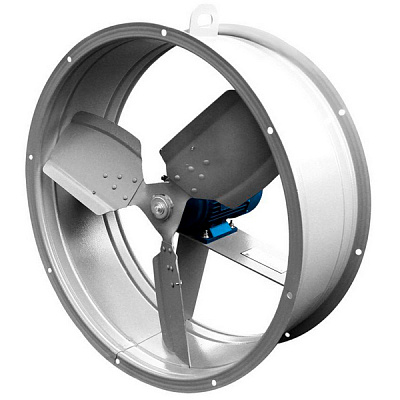

Вентиляторы осевые низкого давления ВО 06-300
Вентиляторы осевые ВО 06-300 низкого давления могут работать в составе систем приточно-вытяжной канальной и бесканальной вентиляции (с сопротивлением не выше 350 Па), воздушного отопления и кондиционирования. Допускается эксплуатация вентиляторов ВО 06-300 в составе технологического оборудования, если условия эксплуатации не нарушают требования, установленные производителем, - сварочные и покрасочные участки, сушильные камеры, градирни, проветривание подвалов, тоннелей, гаражей, подземных парковок и др. Также применяются в составе отопительных агрегатов серии АО-2.
Рабочая среда – воздух, не содержащий взрыво- или пожароопасных компонентов, температурой от -40°С до +40°С.
Осевые вентиляторы ВО 06-300 отличаются простой и надежной конструкцией, высоким КПД при одновременно низком потреблении электроэнергии.
Конструктивные особенности вентилятора ВО 06-300Вентиляторы осевые ВО 06-300 поставляются заказчику в полностью собранном виде в заводской упаковке. В конструкцию агрегата входят цилиндрический корпус, внутри которого размещено лопастное колесо и двигатель.
Корпус вентилятора ВО 06-300 выполнен в виде свальцованной цилиндрической обечайки, на торцах которой предусмотрены монтажные фланцы для подсоединения оборудования к воздуховодам вентиляционной магистрали.
Рабочее колесо клепаной конструкции в зависимости от типоразмера может насчитывать 3 или 5 лопастей (обычно правого направления).
Электрический двигатель асинхронного типа размещен соосно рабочему колесу, ступица которого напрессована на ротор привода.
В целях защиты от попадания посторонних предметов осевые вентиляторы с торца закрываются решеткой.
Осевые вентиляторы ВО 06-300 условия эксплуатации
Осевые вентиляторы ВО 06-300 допускаются к эксплуатации в условиях У и Т по ГОСТ 15150 при температуре окружающего воздуха от -40°С до +40°С. Допускаемые категории размещения оборудования – 2 и 3. Допускается работа агрегатов в сейсмологически неустойчивых регионах.
Номенклатурный ряд вентиляторов осевых ВО 06-300 насчитывает 7-мь стандартных типоразмеров, отличающихся габаритными и присоединительными размерами, производительностью по воздуху и мощностью. Широкий ряд исполнений дает потребителю возможность выбрать и купить вентилятор осевой ВО 06-300 оптимальной модели, подходящей под его конкретные условия эксплуатации и назначение.
Технические характеристики Осевые вентиляторы ВО 06-300 №12,5
Типоразмер | Габ. ЭД | Мощность ЭД, кВт | Частота ЭД, об/мин | L min, м3/ч | L max, м3/ч | P max, Па | P min, Па | Масса, кг. |
---|---|---|---|---|---|---|---|---|
№12,5 | 132S8 | 4 | 750 | 33000 | 52000 | 186 | 122 | 214 |
132M6 | 7,5 | 1000 | 45000 | 71000 | 330 | 230 | 235 |
Габаритные и присоединительные размеры осевого вентилятора ВО 06-300 №12,5
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Технические характеристики Осевые вентиляторы ВО 06-300 №10,0
Типоразмер | Габ. ЭД | Мощность ЭД, кВт | Частота ЭД, об/мин | L min, м3/ч | L max, м3/ч | P max, Па | P min, Па | Масса, кг. |
---|---|---|---|---|---|---|---|---|
№10 | 100L8 | 1,5 | 750 | 20800 | 28000 | 116 | 76 | 97 |
112MA6 | 3 | 1000 | 28000 | 36900 | 207 | 136 | 105,5 | |
132S4 | 7,5 | 1500 | 41000 | 55000 | 460 | 300 | 114 |
Габаритные и присоединительные размеры осевого вентилятора ВО 06-300 №10
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Технические характеристики Осевые вентиляторы ВО 06-300 №8,0
Типоразмер | Габ. ЭД | Мощность ЭД, кВт | Частота ЭД, об/мин | L min, м3/ч | L max, м3/ч | P max, Па | P min, Па | Масса, кг. |
---|---|---|---|---|---|---|---|---|
№8 | 80A6 | 0,75 | 1000 | 13900 | 18300 | 121 | 81 | 60 |
100S4 | 3 | 1500 | 21400 | 28200 | 296 | 193 | 75 |
Габаритные и присоединительные размеры осевого вентилятора ВО 06-300 №8
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Технические характеристики Осевые вентиляторы ВО 06-300 №6,3
Типоразмер | Габ. ЭД | Мощность ЭД, кВт | Частота ЭД, об/мин | L min, м3/ч | L max, м3/ч | P max, Па | P min, Па | Масса, кг. |
---|---|---|---|---|---|---|---|---|
№6,3 | 80A6 | 0,75 | 1000 | 5000 | 10000 | 93 | 50 | 35 |
80A4 | 1,1 | 1500 | 9600 | 15000 | 198 | 110 | 34 |
Габаритные и присоединительные размеры осевого вентилятора ВО 06-300 №6,3
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Технические характеристики Осевые вентиляторы ВО 06-300 №5,0
Типоразмер | Габ. ЭД | Мощность ЭД, кВт | Частота ЭД, об/мин | L min, м3/ч | L max, м3/ч | P max, Па | P min, Па | Масса, кг. |
---|---|---|---|---|---|---|---|---|
№5 | 63B4 | 0,37 | 1500 | 4800 | 7100 | 128 | 62 | 20 |
71A4 | 0,55 | 1500 | 4800 | 7100 | 128 | 62 | 22 |
Габаритные и присоединительные размеры осевого вентилятора ВО 06-300 №5
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Технические характеристики Осевые вентиляторы ВО 06-300 №4,0
Типоразмер | Габ. ЭД | Мощность ЭД, кВт | Частота ЭД, об/мин | L min, м3/ч | L max, м3/ч | P max, Па | P min, Па | Масса, кг. |
---|---|---|---|---|---|---|---|---|
№4 | 56A4 | 0,12 | 1500 | 2000 | 3200 | 75 | 40 | 14 |
63A4 | 0,25 | 1500 | 2000 | 3200 | 75 | 40 | 15 | |
71A2 | 0,75 | 3000 | 4100 | 6800 | 300 | 150 | 18 |
Габаритные и присоединительные размеры осевого вентилятора ВО 06-300 №4
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Технические характеристики Осевые вентиляторы ВО 06-300 №3,15
Типоразмер | Габ. ЭД | Мощность ЭД, кВт | Частота ЭД, об/мин | L min, м3/ч | L max, м3/ч | P max, Па | P min, Па | Масса, кг. |
---|---|---|---|---|---|---|---|---|
№3,15 | 56B4 | 0,18 | 1500 | 1800 | 2700 | 50 | 20 | 12 |
63А2 | 0,37 | 3000 | 3700 | 5300 | 170 | 90 | 12 |
Габаритные и присоединительные размеры осевого вентилятора ВО 06-300 №3,15
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
*Габаритно-присоединительные размеры вентиляторов ВО 06-300 №3,15 во взрывозащищенном исполнении отличаются от представленных в таблице. Уточнение размеров данных вентиляторов предоставляются по запросу у менеджера.
