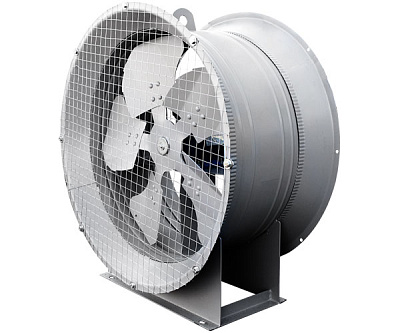

Вентиляторы осевые низкого давления ВС 10-400
Осевые вентиляторы ВС 10-400 используются для локального проветривания больших по площади и объему помещений. Широко применяются для проветривания помещений с большим количеством людей, для сушки тоннелей, складских и цеховых площадей, воздушного охлаждения промышленного оборудования, для сельскохозяйственных и производственных нужд, и др.
Вентиляторы осевые ВС 10-400 низкого давления одностороннего всасывания относятся к струйному типу вентиляционных агрегатов и способны развивать аэродинамическую струю на расстояние до 20…55 м (за конечную точку принимается область пространства, где скорость воздушного потока падает до 0,5 м/с). Предназначены для работы как без подключения к воздуховодам, так и с подключением. Еще одной особенностью данного оборудования является способность перемещать большие объемы воздуха при относительно низких энергозатратах – объем движимого воздуха на конце струи осевого струйного вентилятора ВС 10-400 в 40 раз превосходит объем воздуха у выходного сечения агрегата.
Рабочая среда – воздух температурой от -40°С до +40°С, предельное содержание пыли и взвешенных частиц в котором не превышает 0,01 г/м.куб. Наличие в рабочем воздухе липких или волокнистых включений не допустимо.
Конструктивные особенности вентилятора ВС 10-400Конструктивно вентиляторы струйные ВС 10-400 осевого типа представляют собой моноблочный агрегат, основными узлами и деталями которого являются:
- корпусная цилиндрическая обечайка;
- опорная часть;
- рабочее колесо с 5 или 6 лопастями;
- электродвигатель;
- защитная сетка на лицевом торце корпуса.
В зависимости от способа монтажа осевые вентиляторы ВС 10-400 струйные условно делятся на подвесные, напольные и настенные.
Электрический двигатель размещен соосно рабочему колесу, втулка крыльчатки напрессована на ротор.
Осевые вентиляторы ВС 10-400 условия эксплуатации
Вентиляторы струйные ВС 10-400 рассчитаны на работу в условиях умеренного и тропического климата при температуре воздуха -40°С…+40°С. Допускаемые категории размещения – 3, 2 и 1 (если присутствует защита двигателя от осадков и солнечного излучения).
Осевые струйные вентиляторы ВС 10-400 выпускаются в двух типоразмерах. При этом можно купить вентилятор струйный ВС 10-400 в общепромышленном исполнении из низкоуглеродистой стали, коррозионностойком из нержавейки или во взрывозащищенном из разнородных металлов, исключающих случайное искрообразование.
Основные варианты изготовления
| Индекс | Назначение и материалы |
| - | Общепромышленное исполнение, материал – углеродистая сталь |
| В (В1) | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВК1 | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
Технические характеристики Осевые вентиляторы ВС 10-400 №6,3
| Установочная мощность, кВт | Частота вращения РК, об./мин. | Производительность, м³/ч | Дальнобойность, м | Масса, кг |
|---|---|---|---|---|
| 0,75 | 1500 | 15000 | 55 | 26 |
Крепление струйного вентилятора к фермам, перекрытию тремя подвесами
Габаритные и присоединительные размеры осевого вентилятора ВС 10-400 №6,3
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Акустические характеристики осевого вентилятора ВС 10-400 №6,3
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 1500 | 80 | 78 | 78 | 74 | 68 | 61 | 55 | 81 | 88 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Технические характеристики Осевые вентиляторы ВС 10-400 №4,0
| Установочная мощность, кВт | Частота вращения РК, об./мин. | Производительность, м³/ч | Дальнобойность, м | Масса, кг |
|---|---|---|---|---|
| 0,18 | 1500 | 4700 | 20 | 19 |
Крепление струйного вентилятора к фермам, перекрытию тремя подвесами
Габаритные и присоединительные размеры осевого вентилятора ВС 10-400 №4
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Акустические характеристики осевого вентилятора ВС 10-400 №4
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 1500 | 78 | 75 | 76 | 72 | 63 | 55 | 51 | 72 | 69 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
