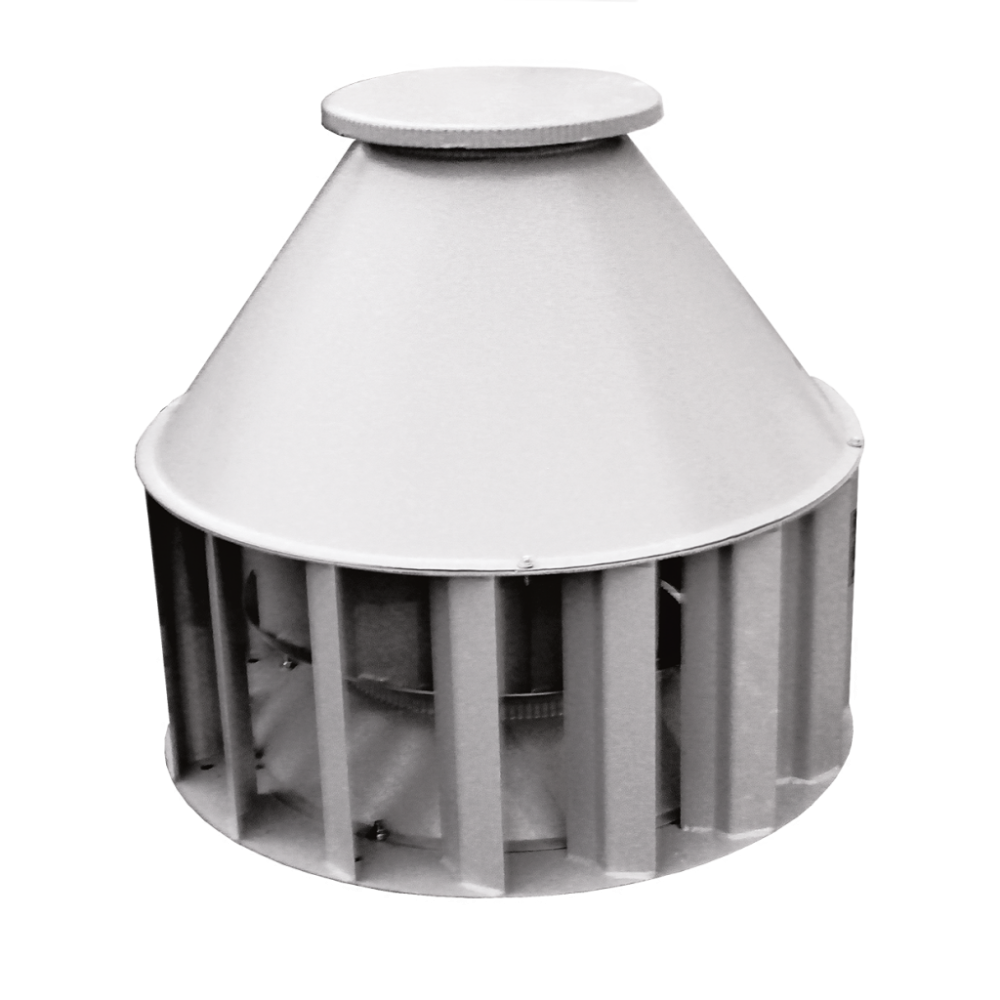

Вентилятор крышный ВКР №3,15 низкого давления производится по ТУ 4861-003-85589750.
Вентилятор радиальный ВКР №3,15 устанавливается на крыше промышленных и общественных зданий с любым кровельным покрытием и углом наклона и выполняют функцию вытяжной вентиляции, выброс воздуха в надкровельном пространстве происходит в сторону. Производительность крышного вентилятора ВКР-3,15 от 600 м³/ч до 2000 м³/ч., предельная температура перемещаемой рабочей среды до +80°С.

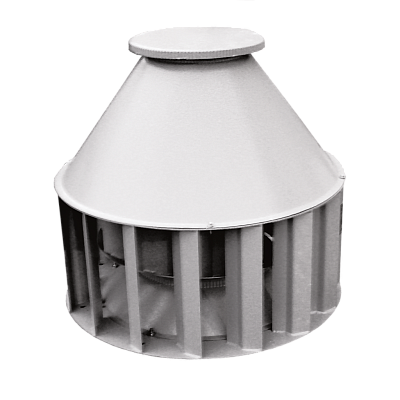

Крышные вентиляторы низкого давления ВКР
Вентиляторы крышные ВКР предназначены для установки на кровлю зданий из любого кровельного материала и с любым углом наклона. Вентиляторы ВКР развивают низкое давление и работают по принципу одностороннего всасывания. Выброс загрязненного воздуха происходит в сторону. Данный класс вентиляторов используется для организации принудительного воздухообмена зданий и помещений, где нецелесообразно устанавливать полноценную вентиляционную систему: фермерское хозяйство, оранжереи, теплицы, складские, промышленные или полупромышленные помещения. Вентиляторы крышные радиальные ВКР работают без воздуховодов, но в некоторых случаях к ним можно подключить непротяженную воздуховодную магистраль.
Рабочая среда – предварительно очищенный с помощью механических фильтров воздух температурой до +80°С. Предельно допустимая концентрация пыли и взвешенных части в рабочей среде составляет 0,1 г/м.куб.
Конструктивные особенности вентилятора ВКРВентилятор крышной радиальный ВКР поставляется заказчику в собранном виде в заводской упаковке и полностью готов к монтажу.
Корпус состоит из набранных ребер, которые спрямляют воздушный поток и изготовлены из тонколистовой конструкционной низкоуглеродистой стали (для общепромышленного исполнения).
Внутри корпусной детали заключено рабочее колесо с 12-тью загнутыми назад лопастями.
В качестве привода применяется асинхронный электродвигатель вертикальной компоновки. Рабочее колесо насажено непосредственно на ротор без каких-либо промежуточных передач.
Приводная часть имеет защиту от атмосферных осадков и солнечного излучения в виде конического кожуха из тонколистового металла.
В допкомплектацию вентиляторов крышных радиальных ВКР могут быть включены поддон для сбора конденсата, клапан и стакан.
Для дополнительной защиты от коррозии крышные вентиляторы ВКР покрыты износостойким лакокрасочным материалом.
Крышные вентиляторы ВКР условия эксплуатации
Крышные вентиляторы ВКР предназначены для работы в климатических условиях У и Т согласно ГОСТ 15150 при температуре окружающей среды -60°С…+40°С.
Вентиляторы крышные радиальные ВКР выпускаются предприятием-изготовителем в 11-ти стандартных типоразмерах. Базовое исполнение – общепромышленное (из конструкционной низкоуглеродистой стали). Также можно купить вентилятор крышной ВКР в коррозионностойком или взрывозащищенном исполнении (либо в комбинации специсполнений).
Основные варианты изготовления
| Индекс | Назначение и материалы |
| – | Общепромышленное исполнение, материал – углеродистая сталь |
| К1 | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВК1 | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
| ВК3 | Взрывозащищенное исполнение, материал – алюминиевые сплавы |
Технические характеристики Крышные вентиляторы ВКР №12,5
| D рабочего колеса | Электродвигатель | Параметры в рабочей зоне | Масса, кг | |||
|---|---|---|---|---|---|---|
| Частота вращения, об/мин. | Установленная мощность, кВт | Тип электродвигателя | Производительность, м³/с | Полное давление, Па | ||
| 0,95 | 730 | 18,5 | 200М8 | 9,1-18,6 | 830-0 | 615 |
| 1 | 730 | 22 | 200L8 | 10,6-22,0 | 915-0 | 655 |
| 1,05 | 735 | 30 | 225М8 | 12,3-25,3 | 1025-0 | 700 |
*При изменении типа двигателя масса может меняться
Габаритные и присоединительные размеры крышного вентилятора ВКР №12,5
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Акустические характеристики крышного вентилятора ВКР №12,5
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 500 | 92 | 99 | 97 | 94 | 92 | 82 | 74 | 68 | 96 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Технические характеристики Крышные вентиляторы ВКР №11,2
| D рабочего колеса | Электродвигатель | Параметры в рабочей зоне | Масса, кг | |||
|---|---|---|---|---|---|---|
| Частота вращения, об/мин. | Установленная мощность, кВт | Тип электродвигателя | Производительность, м³/с | Полное давление, Па | ||
| 0,95 | 720 | 11 | 160М8 | 6,4-13,2 | 645-0 | 455 |
| 1 | 720 | 11 | 160М8 | 7,5-15,4 | 715-0 | 455 |
| 1,05 | 725 | 15 | 180М8 | 8,7-18,0 | 800-0 | 490 |
| 1,1 | 730 | 18,5 | 200М8 | 10,1-20,8 | 890-0 | 565 |
| 0,95 | 975 | 22 | 200М6 | 8,7-17,9 | 1185-0 | 565 |
| 1 | 980 | 30 | 200L6 | 10,2-21,0 | 1325-0 | 605 |
| 1,05 | 985 | 37 | 225М6 | 11,9-24,4 | 1475-0 | 650 |
| 1,1 | 980 | 30 | 200L6 | 9,7-19,1 | 1280-0 | 570 |
*При изменении типа двигателя масса может меняться
т
Габаритные и присоединительные размеры крышного вентилятора ВКР №11,2
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Акустические характеристики крышного вентилятора ВКР №11,2
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 750 | 92 | 99 | 97 | 96 | 94 | 86 | 78 | 70 | 98 |
| 1000 | 94 | 101 | 99 | 98 | 96 | 88 | 80 | 72 | 100 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Технические характеристики Крышные вентиляторы ВКР №10,0
| D рабочего колеса | Электродвигатель | Параметры в рабочей зоне | Масса, кг | |||
|---|---|---|---|---|---|---|
| Частота вращения, об/мин. | Установленная мощность, кВт | Тип электродвигателя | Производительность, м³/с | Полное давление, Па | ||
| 0,95 | 710 | 5,5 | 132М8 | 4,5-8,8 | 500-0 | 355 |
| 1 | 720 | 7,5 | 160S8 | 5,3-10,5 | 570-0 | 395 |
| 1,05 | 720 | 11 | 160М8 | 6,3-12,0 | 630-0 | 420 |
| 1,1 | 720 | 11 | 160М8 | 7,1-14,0 | 690-0 | 420 |
| 0,95 | 975 | 15 | 160М6 | 6,2-11,2 | 945-0 | 420 |
| 1 | 975 | 18,5 | 180М6 | 7,2-12,9 | 1050-0 | 455 |
| 1,05 | 975 | 22 | 200М6 | 8,4-16,0 | 1150-0 | 530 |
| 1,1 | 980 | 30 | 200L6 | 9,7-19,1 | 1280-0 | 570 |
*При изменении типа двигателя масса может меняться
Габаритные и присоединительные размеры крышного вентилятора ВКР №10
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Акустические характеристики крышного вентилятора ВКР №10
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 750 | 92 | 99 | 97 | 98 | 95 | 90 | 81 | 72 | 99 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Технические характеристики Крышные вентиляторы ВКР №9,0
| D рабочего колеса | Электродвигатель | Параметры в рабочей зоне | Масса, кг | |||
|---|---|---|---|---|---|---|
| Частота вращения, об/мин. | Установленная мощность, кВт | Тип электродвигателя | Производительность, м³/с | Полное давление, Па | ||
| 0,95 | 710 | 3 | 112MB8 | 3,3-6,8 | 405-0 | 250 |
| 1 | 710 | 4 | 132S8 | 3,8-7,9 | 450-0 | 270 |
| 1,05 | 710 | 5,5 | 132М8 | 4,4-9,2 | 495-0 | 290 |
| 1,1 | 720 | 7,5 | 160S8 | 5,1-10,5 | 560-0 | 330 |
| 0,95 | 970 | 7,5 | 132М6 | 4,5-9,2 | 755-0 | 290 |
| 1 | 970 | 11 | 160S6 | 5,2-10,8 | 840-0 | 330 |
| 1,05 | 975 | 15 | 160М6 | 6,1-12,5 | 935-0 | 355 |
| 1,1 | 975 | 15 | 160М6 | 7,0-14,4 | 1025-0 | 355 |
*При изменении типа двигателя масса может меняться
Габаритные и присоединительные размеры крышного вентилятора ВКР №9
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Акустические характеристики крышного вентилятора ВКР №9
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 750 | 84 | 95 | 95 | 94 | 91 | 86 | 77 | 68 | 96 |
| 1000 | 86 | 97 | 97 | 96 | 93 | 88 | 79 | 70 | 98 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Технические характеристики Крышные вентиляторы ВКР №8,0
| D рабочего колеса | Электродвигатель | Параметры в рабочей зоне | Масса, кг | |||
|---|---|---|---|---|---|---|
| Частота вращения, об/мин. | Установленная мощность, кВт | Тип электродвигателя | Производительность, м³/с | Полное давление, Па | ||
| 0,95 | 950 | 4 | 112MB6 | 3,1-6,4 | 575-0 | 220 |
| 1 | 960 | 5,5 | 132S6 | 3,6-7,5 | 650-0 | 240 |
| 1,05 | 970 | 7,5 | 132М6 | 4,3-8,8 | 730-0 | 260 |
| 1,1 | 970 | 11 | 160S6 | 4,9-10,1 | 800-0 | 300 |
| 0,95 | 1450 | 15 | 160S4 | 4,7-9,7 | 1335-0 | 300 |
| 1 | 1450 | 18,5 | 160М4 | 5,5-11,3 | 1480-0 | 325 |
| 1,05 | 1460 | 22 | 180S4 | 6,4-13,2 | 1655-0 | 340 |
| 1,1 | 1460 | 30 | 180М4 | 7,4-15,1 | 1815-0 | 360 |
*При изменении типа двигателя масса может меняться
Габаритные и присоединительные размеры крышного вентилятора ВКР №8
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Акустические характеристики крышного вентилятора ВКР №8
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 1000 | 84 | 91 | 89 | 90 | 87 | 82 | 73 | 64 | 91 |
| 1500 | 86 | 93 | 91 | 92 | 89 | 84 | 75 | 66 | 93 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Технические характеристики Крышные вентиляторы ВКР №7,1
| D рабочего колеса | Электродвигатель | Параметры в рабочей зоне | Масса, кг | |||
|---|---|---|---|---|---|---|
| Частота вращения, об/мин. | Установленная мощность, кВт | Тип электродвигателя | Производительность, м³/с | Полное давление, Па | ||
| 0,95 | 950 | 2,2 | 100L6 | 2,2-4,5 | 450-0 | 140 |
| 1 | 950 | 3 | 112MA6 | 2,5-5,2 | 500-0 | 160 |
| 1,05 | 950 | 4 | 112MB6 | 2,9-6,0 | 550-0 | 160 |
| 1,1 | 960 | 5,5 | 132S6 | 3,4-7,0 | 620-0 | 180 |
| 0,95 | 1450 | 7,5 | 132S4 | 3,3-6,8 | 1055-0 | 180 |
| 1 | 1450 | 11 | 132M4 | 3,8-8,0 | 1165-0 | 195 |
| 1,05 | 1450 | 15 | 160S4 | 4,5-9,2 | 1290-0 | 235 |
| 1,1 | 1450 | 15 | 160S4 | 5,1-10,5 | 1410-0 | 235 |
*При изменении типа двигателя масса может меняться
Габаритные и присоединительные размеры крышного вентилятора ВКР №7,1
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Акустические характеристики крышного вентилятора ВКР №7,1
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 1000 | 80 | 86 | 87 | 89 | 86 | 80 | 71 | 63 | 90 |
| 1500 | 82 | 88 | 89 | 91 | 88 | 82 | 73 | 65 | 92 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Технические характеристики Крышные вентиляторы ВКР №6,3
| D рабочего колеса | Электродвигатель | Параметры в рабочей зоне | Масса, кг | |||
|---|---|---|---|---|---|---|
| Частота вращения, об/мин. | Установленная мощность, кВт | Тип электродвигателя | Производительность, м³/с | Полное давление, Па | ||
| 0,95 | 930 | 1,1 | 80В6 | 1,5-3,0 | 340-0 | 110 |
| 1 | 940 | 1,5 | 90L6 | 1,7-3,6 | 385-0 | 120 |
| 1,05 | 950 | 2,2 | 100L6 | 2,0-4,3 | 435-0 | 135 |
| 1,1 | 950 | 3 | 112MА6 | 2,3-4,8 | 475-0 | 145 |
| 0,95 | 1430 | 4 | 100L4 | 2,3-4,5 | 805-0 | 135 |
| 1 | 1430 | 5,5 | 112M4 | 2,7-5,5 | 890-0 | 145 |
| 1,05 | 1450 | 7,5 | 132S4 | 3,1-6,5 | 1015-0 | 165 |
| 1,1 | 1450 | 11 | 132M4 | 3,6-7,5 | 1110-0 | 185 |
*При изменении типа двигателя масса может меняться
Габаритные и присоединительные размеры крышного вентилятора ВКР №6,3
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Акустические характеристики крышного вентилятора ВКР №6,3
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 1000 | 75 | 81 | 86 | 89 | 85 | 78 | 69 | 62 | 89 |
| 1500 | 77 | 83 | 88 | 91 | 83 | 80 | 71 | 64 | 91 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Технические характеристики Крышные вентиляторы ВКР №5,6
| D рабочего колеса | Электродвигатель | Параметры в рабочей зоне | Масса, кг | |||
|---|---|---|---|---|---|---|
| Частота вращения, об/мин. | Установленная мощность, кВт | Тип электродвигателя | Производительность, м³/с | Полное давление, Па | ||
| 0,95 | 900 | 0,55 | 71В6 | 1,0-2,2 | 250-0 | 80 |
| 1 | 930 | 0,75 | 80А6 | 1,2-2,5 | 300-0 | 85 |
| 1,05 | 930 | 1,1 | 80В6 | 1,4-2,9 | 330-0 | 85 |
| 1,1 | 940 | 1,5 | 90L6 | 1,6-3,4 | 370-0 | 95 |
| 0,95 | 1420 | 2,2 | 90L4 | 1,6-3,3 | 630-0 | 95 |
| 1 | 1430 | 3 | 100S4 | 1,9-3,8 | 705-0 | 100 |
| 1,05 | 1430 | 4 | 100L4 | 2,2-4,4 | 780-0 | 110 |
| 1,1 | 1430 | 5,5 | 112M4 | 2,5-5,2 | 855-0 | 120 |
*При изменении типа двигателя масса может меняться
Габаритные и присоединительные размеры крышного вентилятора ВКР №5,6
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Акустические характеристики крышного вентилятора ВКР №5,6
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 1000 | 77 | 81 | 84 | 85 | 81 | 78 | 70 | 60 | 86 |
| 1500 | 79 | 83 | 86 | 87 | 83 | 80 | 72 | 62 | 88 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Технические характеристики Крышные вентиляторы ВКР №5,0
| D рабочего колеса | Электродвигатель | Параметры в рабочей зоне | Масса, кг | |||
|---|---|---|---|---|---|---|
| Частота вращения, об/мин. | Установленная мощность, кВт | Тип электродвигателя | Производительность, м³/с | Полное давление, Па | ||
| 0,95 | 910 | 0,37 | 71А6 | 0,71-1,5 | 200-0 | 75 |
| 1 | 900 | 0,55 | 71В6 | 0,85-1,7 | 225-0 | 75 |
| 1,05 | 900 | 0,55 | 71В6 | 0,96-2,0 | 245-0 | 75 |
| 1,1 | 930 | 0,75 | 80А6 | 1,15-2,5 | 290-0 | 80 |
| 0,95 | 1400 | 1,1 | 80А4 | 1,1-2,4 | 485-0 | 80 |
| 1 | 1405 | 1,5 | 80В4 | 1,3-2,7 | 545-0 | 80 |
| 1,05 | 1420 | 2,2 | 90L4 | 1,5-3,2 | 610-0 | 90 |
| 1,1 | 1430 | 3 | 100S4 | 1,8-3,7 | 680-0 | 95 |
*При изменении типа двигателя масса может меняться
Габаритные и присоединительные размеры крышного вентилятора ВКР №5
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Акустические характеристики крышного вентилятора ВКР №5
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 1000 | 78 | 81 | 83 | 81 | 77 | 77 | 71 | 58 | 83 |
| 1500 | 80 | 83 | 85 | 83 | 79 | 79 | 73 | 60 | 85 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Технические характеристики Крышные вентиляторы ВКР №4,0
| D рабочего колеса | Электродвигатель | Параметры в рабочей зоне | Масса, кг | |||
|---|---|---|---|---|---|---|
| Частота вращения, об/мин. | Установленная мощность, кВт | Тип электродвигателя | Производительность, м³/с | Полное давление, Па | ||
| 0,95 | 890 | 0,18 | 63А6 | 0,36-0,74 | 125-0 | 46 |
| 1 | 890 | 0,18 | 63А6 | 0,42-0,87 | 140-0 | 46 |
| 1,05 | 890 | 0,18 | 63А6 | 0,49-1,0 | 155-0 | 46 |
| 1,1 | 890 | 0,25 | 63В6 | 0,56-1,2 | 170-0 | 46 |
| 0,95 | 1370 | 0,37 | 63В4 | 0,56-1,14 | 300-0 | 46 |
| 1 | 1390 | 0,55 | 71А4 | 0,65-1,35 | 340-0 | 55 |
| 1,05 | 1390 | 0,75 | 71В4 | 0,76-1,57 | 375-0 | 55 |
| 1,1 | 1390 | 0,75 | 71В4 | 0,88-1,8 | 410-0 | 55 |
*При изменении типа двигателя масса может меняться
Габаритные и присоединительные размеры крышного вентилятора ВКР №4
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Акустические характеристики крышного вентилятора ВКР №4
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 1000 | 68 | 75 | 77 | 80 | 74 | 66 | 58 | 51 | 79 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Технические характеристики Крышные вентиляторы ВКР №3,15
| D рабочего колеса | Электродвигатель | Параметры в рабочей зоне | Масса, кг | |||
|---|---|---|---|---|---|---|
| Частота вращения, об/мин. | Установленная мощность, кВт | Тип электродвигателя | Производительность, м³/с | Полное давление, Па | ||
| 1 | 920 | 0,25 | 63В6 | 0,6-1,2 | 100-0 | 31 |
| 1 | 920 | 0,37 | 71А6 | 0,6-1,2 | 100-0 | 33 |
| 1 | 1420 | 0,37 | 63B4 | 0,8-2,0 | 210-0 | 33 |
*При изменении типа двигателя масса может меняться
Габаритные и присоединительные размеры крышного вентилятора ВКР №3,15
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Акустические характеристики крышного вентилятора ВКР №3,15
| Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 1400 | 56 | 56 | 60 | 62 | 61 | 58 | 53 | 46 | 65 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Чтобы приобрести понравившийся товар, необходимо его заказать. Есть несколько сценариев того, как это можно сделать.
- Выбрать понравившийся товар и нажать кнопку «Заказать». При оформлении заказа заполнить форму. Вписать информацию в поля: ФИО, телефон и e-mail. Затем вам перезвонит менеджер, чтобы подтвердить ваше согласие на совершение покупки.
- Выбрать понравившийся товар и нажать кнопку «В корзину». Затем перейти в корзину и нажать «Оформить заказ». Далее заполнить форму с контактными данными и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
Оплата
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь денежными средствами, получаете товар и чек.
- Безналичный расчет. Принимаем карты Visa и MasterCard. Доступен при курьерской доставке.
Доставка
Можем доставить ваш заказ собственными ресурсами. Либо через варианты доставки:
- Доставка транспортной компанией. Специалист предложит выбрать удобное время доставки и уточнит адрес.
- Самовывоз со склада. Для получения заказа обратитесь к сотруднику в зоне выдачи и назовите номер.
