Общие сведения
• Одно- или трехфазный асинхронный двигатель с вперед загнутыми лопатками;• Варианты исполнения мотор-колес: «Стандарт»;
• Два варианта корпуса:
- канальный вентилятор в прямоугольном корпусе из оцинкованнаой стали;
- шумоизолированный корпус из оцинкованной стали и звукопоглощающего наполнителя;
• Рабочее напряжение: однофазные – 1~230В; трехфазные – 1~400В;
• Класс изоляции корпуса: IP54;
• Монтаж: уголок шина.

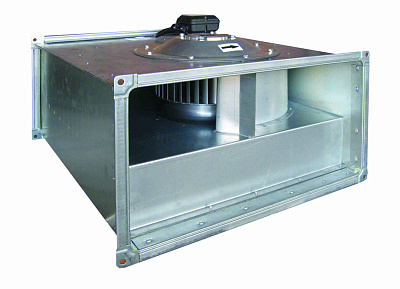

Канальные вентиляторы прямоугольные ВКП
Вентиляторы канальные прямоугольные ВКП предназначены для комплектации канальных вентиляционных систем квадратного сечения. Вентиляторы данного типа компактны и легко монтируются в любом положении, могут использоваться как в приточных, так и вытяжных вентсистемах местного или общеобменного назначения. ВКП вентиляторы канальные прямоугольного сечения могут применяться для организации принудительного воздухообмена в помещениях и зданиях жилого, общественного, административного и общественного значения. Специально сконструированы для установки в условиях ограниченного пространства и могут крепиться в любом месте системы вентиляционных каналов как вертикально, так и горизонтально. Плавно вращающаяся крыльчатка радиального типа с вперёд загнутыми лопатками гарантирует высокие показания по давлению, низкий уровень шума и высокий коэффициент полезного действия.
Рабочая среда – воздух температурой не более +60°С при относительной влажности до 80% с концентрацией пыли, не превышающей 0,1 г/м.куб.
Вентиляторы канальные прямоугольные характеристики
ВКП канальные вентиляторы в прямоугольном корпусе изготавливаются из листовой стали. Степень защиты корпуса – IP 54. Габаритные и присоединительные размеры унифицированы со стандартным рядом квадратных вентканалов.
Купить канальный вентилятор прямоугольный возможно в двух вариантах исполнения:
- просто оцинкованная сталь;
- оцинкованная сталь со звукоизоляционным наполнителем.
Вентиляторы канальные прямоугольные ВКП монтируются в разрыв вентиляционных каналов посредством фланцев, размещенных на торцах корпусной детали. Подсоединение в систему вентиляции осуществляется с помощью монтажных шин.
Внутри корпуса размещено рабочее колесо радиального типа с загнутыми в сторону вращения лопастями. В качестве привода используется асинхронный 1-но или 3-х фазный двигатель, контакты для питания которого вынесены на внешнюю сторону корпуса в клеммную коробку.
Конструкция вентилятора канального прямоугольного ВКП предусматривает защиту от перегрева в виде биметаллической пластины, размыкающейся при повышении температуры. Обратное включение происходит автоматически, по мере остывания агрегата. Также на ряде типоразмеров предусмотрено сочетание биметаллической пластины и термоконтактов.
Канальные вентиляторы прямоугольные ВКП условия эксплуатации
Прямоугольные канальные вентиляторы ВКП рассчитаны на долговременное и бесперебойное перемещения чистых и сухих воздушных масс при температуре окружающей среды в диапазоне -40°С…+40°С с содержанием твёрдых примесей не более 10 мг/м3 , не содержащего липких веществ и волокнистых материалов, в регионах с умеренным климатом по второй категории размещения. Вентиляторы должны эксплуатироваться согласно требованиям, указанным в паспорте устройства, с соблюдением правил монтажа, ремонта и безопасной эксплуатации общепромышленного оборудования.
Канальные вентиляторы серии ВКП выпускаются предприятием в 9-ти стандартных моделях, отличающихся производительностью по воздуху, мощностью, габаритными размерами и т.д. Купить канальный вентилятор прямоугольного сечения ВКП оптимального типоразмера исходя из аэродинамического расчета с учетом назначения, условий эксплуатации и фактического состояния вентиляционной сети. Прямоугольная форма и компактные размеры представленных моделей позволяют их легко и быстро монтировать внутри любой системы. Если у вас есть вопрос по выбору модели вентиляционного оборудования и по организации доставки, вы можете позвонить по одному из телефонов, указанных на сайте, или написать нам на электронную почту.
Технические характеристики Канальные вентиляторы ВКП №100-50
| Марка вентиля-тора | Напря-жение, В/ частота, Гц | Фаз-ность | Потребля-емая мощ-ность, Вт | Ток, А | Макс. расход воздуха, м3/ч | Частота вращ-ения, об/мин | Макс. темпе-ратура переме-щаемого воздуха, °С | Уровень звукового давления на расст. 3 м, дБ(А) | Класс защиты двига-теля | Ёмкость конден-сатора, мкФ | Тип термо-защиты | Масса, кг | Электри-ческая схема подклю-чения |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВКП 100-50-6D | 400/50 | 3 | 3500 | 6 | 8200 | 930 | 40 | 62 | IP54 | - | Встра-иваемое биметал-лическое термореле | 85 | В |
Аэродинамические характеристики канального вентилятора ВКП 100-50
Габаритные и присоединительные размеры канального вентилятора ВКП 100-50
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Акустические характеристики канального вентилятора ВКП 100-50
| Марка вентилятора | Частота вращения, об/мин | Lpa, дБА | Значение Lpi в октавных полосах f, Гц | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |||
| ВКП 100-50-6D | Lwa Канал | 79 | 72 | 69 | 65 | 71 | 72 | 72 | 69 | 65 |
| Lwa к выходу | 84 | 69 | 72 | 72 | 78 | 79 | 77 | 74 | 69 | |
| Lwa к окружению | 60 | 54 | 65 | 61 | 63 | 61 | 58 | 53 | 53 | |
Технические характеристики Канальные вентиляторы ВКП №80-50
| Марка вентиля-тора | Напря-жение, В/ частота, Гц | Фаз-ность | Потребля-емая мощ-ность, Вт | Ток, А | Макс. расход воздуха, м3/ч | Частота враще-ния, об/мин | Макс. темпе-ратура переме-щаемого воздуха, °С | Уровень звукового давления на расст. 3 м, дБ(А) | Класс защиты двига-теля | Ёмкость конден-сатора, мкФ | Тип термо-защиты | Мас-са, кг | Электри-ческая схема подклю-чения |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВКП 80-50-4D | 400/50 | 3 | 4800 | 8 | 6500 | 1400 | 40 | 68 | IP54 | - | Встраи- ваемое биметал-лическое термореле |
80 | В |
Аэродинамические характеристики канального вентилятора ВКП 80-50
Габаритные и присоединительные размеры канального вентилятора ВКП 80-50
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Акустические характеристики канального вентилятора ВКП 80-50
| Марка вентилятора | Частота вращения, об/мин | Lpa, дБА | Значение Lpi в октавных полосах f, Гц | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |||
| ВКП 80-50-4D | Lwa Канал | 83 | 82 | 75 | 75 | 71 | 76 | 75 | 71 | 67 |
| Lwa к выходу | 90 | 71 | 78 | 77 | 82 | 86 | 84 | 81 | 75 | |
| Lwa к окружению | 75 | 57 | 68 | 69 | 67 | 69 | 64 | 50 | 58 | |
Технические характеристики Канальные вентиляторы ВКП №70-40
| Марка вентиля-тора | Напря-жение, В/ частота, Гц | Фаз-ность | Потребля-емая мощ-ность, Вт | Ток, А | Макс. расход воздуха, м3/ч | Частота враще-ния, об/мин | Макс. темпе-ратура переме-щаемого воздуха, °С | Уровень звукового давления на расст. 3 м, дБ(А) | Класс защиты двига-теля | Ёмкость конден-сатора, мкФ | Тип термо-защиты | Масса, кг | Электри-ческая схема подклю-чения |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВКП 70-40-4D | 400/50 | 3 | 3500 | 5,9 | 5600 | 1340 | 40 | 65 | IP54 | - | Встраи-ваемое биметал-лическое термореле | 50 | А |
Аэродинамические характеристики канального вентилятора ВКП 70-40
Габаритные и присоединительные размеры канального вентилятора ВКП 70-40
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Акустические характеристики канального вентилятора ВКП 70-40
| Марка вентилятора | Частота вращения, об/мин | Lpa, дБА | Значение Lpi в октавных полосах f, Гц | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |||
| ВКП 70-40-4D | Lwa Канал | 84 | 79 | 78 | 70 | 70 | 75 | 74 | 71 | 68 |
| Lwa к выходу | 86 | 73 | 76 | 75 | 79 | 81 | 79 | 77 | 72 | |
| Lwa к окружению | 73 | 56 | 65 | 67 | 65 | 68 | 63 | 63 | 59 | |
Технические характеристики Канальные вентиляторы ВКП №60-35
| Марка вентиля-тора | Напря-жение, В/ частота, Гц | Фаз-ность | Потребля-емая мощ-ность, Вт | Ток, А | Макс. расход воздуха, м3/ч | Частота вращения, об/мин | Макс. темпе-ратура переме-щаемого воздуха, °С | Уровень звукового давления на расст. 3 м, дБ(А) | Класс защиты двига-теля | Ёмкость конден-сатора, мкФ | Тип термо-защиты | Масса, кг | Электри-ческая схема подклю-чения |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВКП 60-35-4D | 400/50 | 3 | 2200 | 4 | 4200 | 1360 | 40 | 60 | IP54 | - | Встраива- емое биметал-лическое термореле |
38 | В |
Аэродинамические характеристики канального вентилятора ВКП 60-35
Габаритные и присоединительные размеры канального вентилятора ВКП 60-35
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Акустические характеристики канального вентилятора ВКП 60-35
| Марка вентилятора | Частота вращения, об/мин | Lpa, дБА | Значение Lpi в октавных полосах f, Гц | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |||
| ВКП 60-35-4D | Lwa Канал | 81 | 72 | 77 | 68 | 69 | 73 | 72 | 69 | 65 |
| Lwa к выходу | 84 | 67 | 74 | 73 | 76 | 79 | 77 | 75 | 70 | |
| Lwa к окружению | 68 | 49 | 62 | 62 | 60 | 60 | 55 | 52 | 48 | |
Технические характеристики Канальные вентиляторы ВКП №60-30
| Марка вентиля-тора | Напря-жение, В/ частота, Гц | Фаз-ность | Потребля-емая мощ-ность, Вт | Ток, А | Макс. расход воздуха, м3/ч | Частота враще-ния, об/мин | Макс. темпе-ратура перемеща-емого воздуха, °С | Уровень звукового давления на расст. 3 м, дБ(А) | Класс защиты двига-теля | Ёмкость конден-сатора, мкФ | Тип термо-защиты | Масса, кг | Электри-ческая схема подклю-чения |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВКП 60-30-4Е | 230/50 | 1 | 1600 | 7,3 | 2700 | 1360 | 40 | 62 | IP54 | 25 | Встраива- емое биметал-лическое термореле |
28 | А |
| ВКП 60-30-4D | 400/50 | 3 | 1700 | 3,2 | 3500 | 1360 | 40 | 58 | IP54 | - | 32 | В |
Аэродинамические характеристики канального вентилятора ВКП 60-30
Габаритные и присоединительные размеры канального вентилятора ВКП 60-30
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Акустические характеристики канального вентилятора ВКП 60-30
| Марка вентилятора | Частота вращения, об/мин | Lpa, дБА | Значение Lpi в октавных полосах f, Гц | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |||
| ВКП 60-30-4Е | Lwa Канал | 83 | 68 | 79 | 71 | 66 | 70 | 71 | 68 | 69 |
| Lwa к выходу | 85 | 63 | 79 | 71 | 73 | 79 | 76 | 74 | 67 | |
| Lwa к окружению | 68 | 40 | 62 | 66 | 60 | 63 | 57 | 51 | 48 | |
| ВКП 60-30-4D | Lwa Канал | 78 | 70 | 72 | 68 | 66 | 70 | 71 | 67 | 63 |
| Lwa к выходу | 81 | 59 | 70 | 68 | 73 | 76 | 73 | 73 | 68 | |
| Lwa к окружению | 65 | 40 | 55 | 60 | 60 | 57 | 54 | 52 | 47 | |
Технические характеристики Канальные вентиляторы ВКП №50-30
| Марка вентиля-тора | Напря-жение, В/ частота, Гц | Фаз-ность | Потребля-емая мощ-ность, Вт | Ток, А | Макс. расход воздуха, м3/ч | Частота вращ-ения, об/мин | Макс. темпе-ратура переме-щаемого воздуха, °С | Уровень звукового давления на расст. 3 м, дБ(А) | Класс защиты двига-теля | Ёмкость конден-сатора, мкФ | Тип термо-защиты | Мас-са, кг | Электри-ческая схема подклю-чения |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВКП 50-30-4Е | 230/50 | 1 | 900 | 4,1 | 2500 | 1330 | 55 | 59 | IP54 | 16 | Встраива- емое биметал-лическое термореле |
21 | А |
| ВКП 50-30-4D | 400/50 | 3 | 870 | 1,8 | 2450 | 1400 | 55 | 57 | IP54 | - | 29 | В |
Аэродинамические характеристики канального вентилятора ВКП 50-30
Габаритные и присоединительные размеры канального вентилятора ВКП 50-30
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Акустические характеристики канального вентилятора ВКП 50-30
| Марка вентилятора | Частота вращения, об/мин | Lpa, дБА | Значение Lpi в октавных полосах f, Гц | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |||
| ВКП 50-30-4Е | Lwa Канал | 77 | 65 | 73 | 68 | 64 | 67 | 68 | 66 | 62 |
| Lwa к выходу | 80 | 60 | 69 | 68 | 71 | 76 | 73 | 72 | 66 | |
| Lwa к окружению | 66 | 38 | 54 | 62 | 58 | 61 | 55 | 51 | 47 | |
| ВКП 50-30-4D | Lwa Канал | 76 | 65 | 71 | 65 | 63 | 66 | 67 | 66 | 62 |
| Lwa к выходу | 79 | 63 | 70 | 68 | 70 | 74 | 72 | 71 | 66 | |
| Lwa к окружению | 64 | 43 | 52 | 59 | 55 | 58 | 54 | 50 | 48 | |
Технические характеристики Канальные вентиляторы ВКП №50-25
| Марка вентиля-тора | Напря-жение, В/ частота, Гц | Фаз-ность | Потребля-емая мощ-ность, Вт | Ток, А | Макс. расход воздуха, м3/ч | Частота враще-ния, об/мин | Макс. темпе-ратура переме-щаемого воздуха, °С | Уровень звукового давления на расст. 3 м, дБ(А) | Класс защиты двига-теля | Ёмкость конден-сатора, мкФ | Тип термо-защиты | Мас-са, кг | Электри-ческая схема подклю-чения |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВКП 50-25-4E | 230/50 | 1 | 510 | 2,3 | 1600 | 1320 | 40 | 56 | IP54 | 8 | Встраива- емое биметал-лическое термореле |
19 | А |
| ВКП 50-25-4D | 400/50 | 3 | 490 | 0,82 | 1800 | 1300 | 60 | 55 | IP54 | - | 19 | В |
Аэродинамические характеристики канального вентилятора ВКП 50-25
Габаритные и присоединительные размеры канального вентилятора ВКП 50-25
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Акустические характеристики канального вентилятора ВКП 50-25
| Марка вентилятора | Частота вращения, об/мин | Lpa, дБА | Значение Lpi в октавных полосах f, Гц | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |||
| ВКП 50-25-4Е | Lwa Канал | 74 | 62 | 70 | 67 | 59 | 63 | 65 | 62 | 59 |
| Lwa к выходу | 78 | 60 | 67 | 68 | 69 | 72 | 70 | 67 | 62 | |
| Lwa к окружению | 63 | 39 | 50 | 58 | 58 | 55 | 52 | 47 | 50 | |
| ВКП 50-25-4D | Lwa Канал | 72 | 59 | 68 | 65 | 60 | 63 | 64 | 62 | 58 |
| Lwa к выходу | 76 | 56 | 63 | 65 | 67 | 71 | 69 | 67 | 64 | |
| Lwa к окружению | 62 | 38 | 46 | 53 | 55 | 56 | 52 | 50 | 55 | |
Технические характеристики Канальные вентиляторы ВКП №40-20
| Марка вентилятора | Напря-жение, В/ частота, Гц | Фаз-ность | Потребля-емая мощность, Вт | Ток, А | Макс. расход воздуха, м3/ч | Частота вращения, об/мин | Макс. температура переме-щаемого воздуха, °С | Уровень звукового давления на расст. 3 м, дБ(А) | Класс защиты двига-теля | Ёмкость конден- сатора, мкФ |
Тип термо-защиты | Мас-са, кг | Электри-ческая схема подклю-чения |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВКП 40-20-4Е | 230/50 | 1 | 330 | 1,53 | 1250 | 1280 | 50 | 54 | IP54 | 6 | Встраи- ваемое биметал- лическое термореле |
16 | А |
| ВКП 40-20-4D | 400/50 | 3 | 330 | 0,63 | 1200 | 1270 | 60 | 52 | IP54 | - | 16 | А |
Аэродинамические характеристики канального вентилятора ВКП 40-20
Габаритные и присоединительные размеры канального вентилятора ВКП 40-20
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Акустические характеристики канального вентилятора ВКП 40-20
| Марка вентилятора | Частота вращения, об/мин | Lpa, дБА | Значение Lpi в октавных полосах f, Гц | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |||
| ВКП 40-20-4Е | Lwa Канал | 70 | 55 | 68 | 65 | 60 | 56 | 55 | 53 | 46 |
| Lwa к выходу | 72 | 54 | 64 | 69 | 64 | 65 | 62 | 59 | 52 | |
| Lwa к окружению | 60 | 33 | 41 | 58 | 51 | 49 | 44 | 40 | 33 | |
| ВКП 40-20-4D | Lwa Канал | 70 | 54 | 66 | 64 | 62 | 56 | 56 | 55 | 49 |
| Lwa к выходу | 72 | 55 | 63 | 67 | 65 | 65 | 63 | 61 | 54 | |
| Lwa к окружению | 60 | 38 | 45 | 59 | 55 | 56 | 49 | 46 | 41 | |
