Применение
Вставки гибкие типа ВГ предназначены для предотвращения передачи вибрации от вентилятора к воздуховоду и применяются в вентиляционных системах, перемещающих воздух в интервалах температур от -40°С до +80°С.
Конструкция

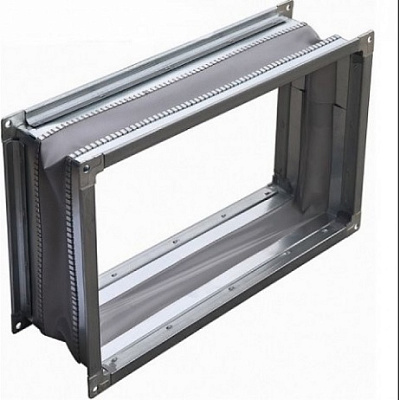

Корпус вставки изготовлен из оцинкованной или углеродистой стали , в середине закреплена тканевая коррозионно-износостойкая лента, обеспечивающая герметичность канала. Конструкция вставки позволяет крепить её к фланцам вентиляторов на шинореечном , фланцевом или нипельном соединения (в зависимости от типа вентилятора). Так же в зависимости от заказа ВГ изготавливаются на комбинированном соединении (нипель-фланец).Пример обозначения : ВГ 500x(h)300 ш20-ш20
ВГ – вставка гибкая.
500x(h)300- типоразмер клапана по прямоугольному присоединительному сечению, мм
ш20-ш20 – тип соединения: шина 20мм (ш30 – шина 30мм, фл25/32 – фланец 25/32мм)
Пример обозначения : ВГ Ø400 фл25-нип
ВГ – вставка гибкая.
Ø400 типоразмер клапана по присоединительному диаметру круглого сечения, мм
фл25-нип – тип соединения: фланец 25мм - нипель ( фл25/32/50 – фланец 25/32/50мм)

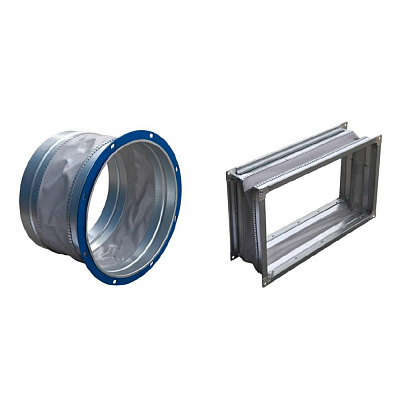

ВГ круглого сечения – различаются по типу соединения :
- 1) фланец-фланец
- 2) фланец-нипель
- 3) нипель-нипель

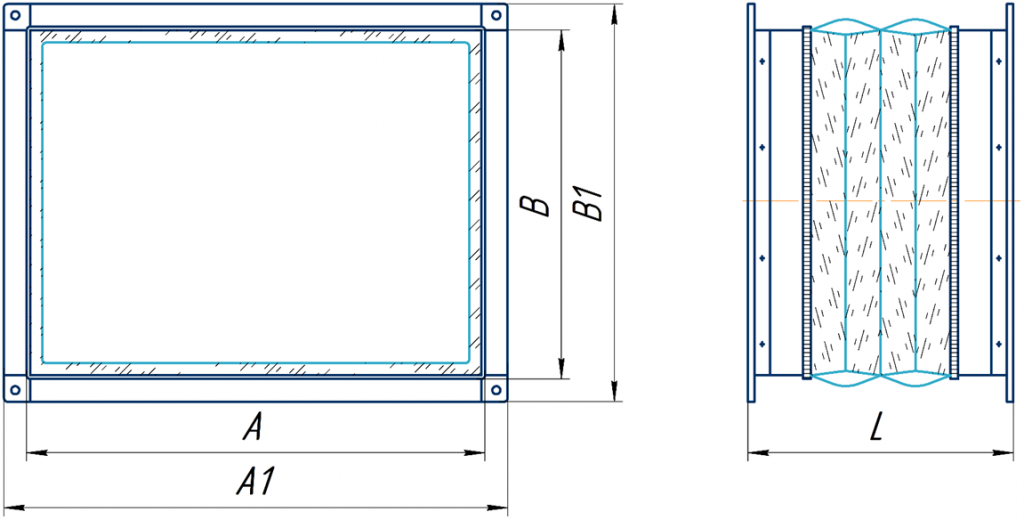

Габаритные присоединительные размеры ВГ прямоугольного сечения (мм)
|
Модель гибкой вставки |
А |
В |
L, мм |
|
|
Исп.1 |
Исп.2 |
|||
|
ВГ400х(h)200 |
400 |
200 |
165 |
240 |
|
ВГ 500х(h)250 |
500 |
250 |
||
|
ВГ 500x(h)300 |
500 |
300 |
||
|
ВГ 600x(h)250 |
600 |
250 |
||
|
ВГ 600x(h)300 |
600 |
300 |
||
|
ВГ 600x(h)350 |
600 |
350 |
||
|
ВГ 700x(h)400 |
700 |
400 |
||
|
ВГ 800x(h)500 |
800 |
500 |
||
|
ВГ 900x(h)500 |
900 |
500 |
||
|
ВГ 1000x(h)500 |
1000 |
500 |
||
Размер: А1=А+40мм, В1=В+40мм (для ВГ пр.сечения на шине 20мм)
А1=А+60мм, В1=В+60мм (для ВГ пр.сечения на шине 30мм)
Примечание* Размер (длина вставки) изготавливается в двух исполнениях L=165мм/240мм . Размеры AxB соответствуют основным присоединительным размерам канальных вентиляторов прямоугольного сечения!
По желанию заказчика ВГ прямоугольного сечения могут быть изготовлены нестандартных размеров!!!
Габаритные присоединительные размеры ВГ круглого сечения (мм)
Диаметр ØD – соответствует основным присоединительным размерам канальных вентиляторов круглого сечения в пределах присоединительных диаметров – от D=160мм до D=1250мм.
