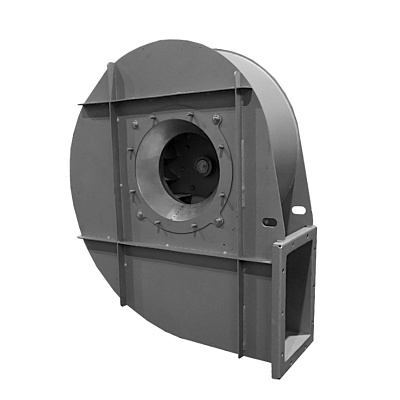

Вентилятор индустриальный радиальный ВР 300 №3,55 развивает высокое давление.
Индустриальный вентилятор ВР 300-3,55 применяют в системах, где требуется высокий КПД, компактные размеры, большие расходы воздуха при низком уровне шума и в составе систем вентиляции с параллельной работой нескольких агрегатов. Вентиляторы ВР 300 №3,55 используются для перемещения загрязненного и грязного воздуха на технологических установках и производственных объектах. По запросу возможна комплектация вентиляторов дополнительными опциями: тепло-шумоизоляция корпуса, смотровые лючки, направляющий аппарат, гибкие вставки на вход и выход, виброизоляторы, частотный преобразователь, устройство плавного пуска и т.д.
Вентиляторы радиальные ВР300 относятся к серии индустриальных вентиляторов и применяются преимущество для организации воздухообмена на производственных площадях: цеха, ангары, мастерские, складские помещения и др. Также вентиляторы ВР300 могут эксплуатироваться в составе вентиляционных сетей в зданиях и помещениях жилого, административного и общественного значения, и в составе пневмотранспортных линий для транспортировки сухих сыпучих материалов (древесная стружка, щепа, песок, грануляты).
Вентилятор ВР 300 - конструктивные особенности
Конструктивно вентилятор индустриальный радиальный ВР300 состоит из спиралевидного корпуса, сваренного из тонколистовой стали, рабочего колеса радиального типа с отогнутыми назад лопатками, и привода, скомпонованных на сварной раме.
Рабочее колесо на заводе-изготовителе проходит статическую и динамическую балансировки, что в совокупности со специальной формой лопаток позволяет добиться высокого КПД агрегата с одновременным снижением вибро- и шумовых характеристик.
Корпус вентилятора ВР300 является поворотным, то есть, при установке агрегата на постоянном месте эксплуатации выходной патрубок можно развернуть под нужным углом к воздуховоду.
В качестве привода используется асинхронный двигатель, который может запускать прямым пуском, от системы плавного пуска или управляться частотным преобразователем.
Возможные схемы компоновки привода:
- №3 – крутящий момент передается через промежуточный вал исоединительную муфту;
- №5 – вращающий момент передается через клиноременную передачу.
По требованию заказчика за дополнительную плату базовая комплектация может быть расширена, - в корпусе могут быть предусмотрены ревизиционные лючки, дренажные отверстия, вентилятор индустриальный ВР300 доукомплектован направляющим аппаратом, гибкими вставками, виброизоляционными опорами, частотнымпреобразователем, системой плавного пуска двигателя и др. Также в производстве могут быть применены спецмарки сталей и ЛКП.
- от -40 до +60С (общепромышленный вариант);
- от -40 до +300С (с охлаждающим диском);
- от -40 до +450С (теплостойкие).
Вентиляторы индустриальные радиальные ВР300 выпускаются в 12-ти стандартных типоразмерах. По спецзаказу возможно индивидуальное проектирование и изготовление агрегатов.
Возможные исполнения вентиляторов ВР300: общепромышленное, теплостойкое, коррозионностойкое, коррозионно-теплостойкое, взрывозащищенное, взрывозащищенное коррозионностойкое или сейсмостойкое.
Технические характеристики Индустриальный вентилятор ВР 300 №10 , исполнение 1
| Марка вентилятора | Электродвигатель | Характеристики | Масса*, кг | ||||
|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин. | Установленная мощность, кВт | Производительность, Q min м³/ч | Производительность, Q max м³/ч | Полное давление Pv min, Па | Полное давление Pv max, Па | ||
| ВР 300 №10 | 1250 | 15 | 4000 | 16000 | 2000 | 3500 | 266 |
| 1400 | 15 | 4500 | 18000 | 2800 | 4485 | ||
| 1465 | 18,5 | 4693 | 19990 | 2900 | 5000 | ||
| 1600 | 22 | 5000 | 21000 | 3500 | 5500 | ||
| 1800 | 30 | 5800 | 24200 | 4350 | 7100 | ||
| 2000 | 37 | 6500 | 27200 | 5276 | 8994 | ||
| 2250 | 45 | 7250 | 29990 | 6500 | 12900 | ||
| 2500 | 75 | 8000 | 32500 | 8000 | 14000 | ||
| 2800 | 90 | 9000 | 35800 | 10000 | 18000 | ||
| 2975 | 110 | 9500 | 39000 | 10280 | 20000 | ||
| 3150 | 160 | 10900 | 41000 | 13000 | 24000 | ||
Габаритные и присоединительные размеры ВР 300 № 10
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Технические характеристики Индустриальный вентилятор ВР 300 №9 , исполнение 1
| Марка вентилятора | Электродвигатель | Характеристики | Масса*, кг | ||||
|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин. | Установленная мощность, кВт | Производительность, Q min м³/ч | Производительность, Q max м³/ч | Полное давление Pv min, Па | Полное давление Pv max, Па | ||
| ВР 300 №9 | 1250 | 7,5 | 2991 | 12500 | 1600 | 2900 | 222 |
| 1400 | 7,5 | 3421 | 13897 | 2096 | 3600 | ||
| 1455 | 11 | 3589 | 13923 | 2123 | 3868 | ||
| 1600 | 11 | 3900 | 14200 | 2892 | 4698 | ||
| 1800 | 15 | 4600 | 16000 | 3500 | 6000 | ||
| 2000 | 22 | 4828 | 19900 | 4489 | 7493 | ||
| 2250 | 37 | 5100 | 25000 | 5500 | 9000 | ||
| 2500 | 45 | 5900 | 24990 | 6500 | 11992 | ||
| 2800 | 75 | 7200 | 28900 | 8500 | 14000 | ||
| 2960 | 75 | 6991 | 28993 | 9010 | 1600 | ||
| 3150 | 90 | 7300 | 30000 | 10100 | 18000 | ||
Габаритные и присоединительные размеры ВР 300 № 9,0
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Технические характеристики Индустриальный вентилятор ВР 300 №8 , исполнение 1
| Марка вентилятора | Электродвигатель | Характеристики | Масса*, кг | ||||
|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин. | Установленная мощность, кВт | Производительность, Q min м³/ч | Производительность, Q max м³/ч | Полное давление Pv min, Па | Полное давление Pv max, Па | ||
| ВР 300 №8 | 1400 | 7,5 | 2397 | 9497 | 1600 | 1900 | 184 |
| 1450 | 11 | 2368 | 9598 | 1697 | 3000 | ||
| 1600 | 11 | 2500 | 10996 | 2100 | 3600 | ||
| 1800 | 11 | 2990 | 12500 | 2800 | 4500 | ||
| 2000 | 15 | 3480 | 13800 | 3250 | 5500 | ||
| 2250 | 18,5 | 3540 | 14500 | 4387 | 7000 | ||
| 2500 | 22 | 4100 | 16387 | 5140 | 9000 | ||
| 2800 | 37 | 4530 | 19900 | 6500 | 11887 | ||
| 2960 | 45 | 4920 | 20000 | 7500 | 1267 | ||
| 3150 | 55 | 5100 | 25000 | 8500 | 14000 | ||
| 3550 | 75 | 5582 | 28000 | 10100 | 18000 | ||
Габаритные и присоединительные размеры ВР 300 № 8,0
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Технические характеристики Индустриальный вентилятор ВР 300 №7,1 , исполнение 1
| Марка вентилятора | Электродвигатель | Характеристики | Масса*, кг | ||||
|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин. | Установленная мощность, кВт | Производительность, Q min м³/ч | Производительность, Q max м³/ч | Полное давление Pv min, Па | Полное давление Pv max, Па | ||
| ВР 300 №7,1 | 1400 | 3 | 1600 | 6500 | 1345 | 2267 | 114 |
| 1425 | 3 | 1610 | 6532 | 1358 | 2287 | ||
| 1600 | 4 | 1800 | 7500 | 1638 | 2898 | ||
| 1800 | 5,5 | 2000 | 8498 | 2097 | 3500 | ||
| 2000 | 7,5 | 2388 | 9490 | 2800 | 4500 | ||
| 2250 | 11 | 2687 | 10135 | 3481 | 5500 | ||
| 2500 | 15 | 2900 | 12876 | 4000 | 7000 | ||
| 2800 | 18,5 | 3388 | 14792 | 5000 | 8500 | ||
| 2945 | 22 | 3496 | 14900 | 5500 | 9500 | ||
| 3150 | 30 | 3567 | 15882 | 6500 | 11150 | ||
| 3550 | 45 | 4000 | 16010 | 9000 | 14000 | ||
Габаритные и присоединительные размеры ВР 300 № 7,1
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Технические характеристики Индустриальный вентилятор ВР 300 №6,3 , исполнение 1
| Марка вентилятора | Электродвигатель | Характеристики | Масса*, кг | ||||
|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин. | Установленная мощность, кВт | Производительность, Q min м³/ч | Производительность, Q max м³/ч | Полное давление Pv min, Па | Полное давление Pv max, Па | ||
| ВИР 300 №6,3 | 1600 | 3 | 1334 | 5017 | 1862 | 2300 | 95 |
| 1800 | 3 | 1489 | 5632 | 1600 | 2900 | ||
| 2000 | 4 | 1600 | 6500 | 2000 | 3500 | ||
| 2250 | 5,5 | 1800 | 7350 | 2800 | 4500 | ||
| 2500 | 7,5 | 2000 | 8080 | 3250 | 5500 | ||
| 2800 | 11 | 2450 | 9000 | 4000 | 7000 | ||
| 2925 | 15 | 2500 | 9500 | 4500 | 7500 | ||
| 3150 | 15 | 2792 | 10000 | 6500 | 8500 | ||
| 3550 | 22 | 2901 | 11900 | 7000 | 11902 | ||
| 4000 | 37 | 3278 | 13897 | 8497 | 14000 | ||
Габаритные и присоединительные размеры ВР 300 № 6,3
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Технические характеристики Индустриальный вентилятор ВР 300 №5,6 , исполнение 1
| Марка вентилятора | Электродвигатель | Характеристики | Масса*, кг | ||||
|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин. | Установленная мощность, кВт | Производительность, Q min м³/ч | Производительность, Q max м³/ч | Полное давление Pv min, Па | Полное давление Pv max, Па | ||
| ВР 300 № 5,6 | 1600 | 1,5 | 900 | 3508 | 1010 | 1800 | 70 |
| 1800 | 1,5 | 1000 | 4100 | 1230 | 2100 | ||
| 2000 | 2,2 | 1170 | 4500 | 1600 | 2900 | ||
| 2250 | 3 | 1327 | 5000 | 2000 | 3500 | ||
| 2500 | 4 | 1408 | 5009 | 2700 | 4493 | ||
| 2800 | 5,5 | 1596 | 6495 | 3200 | 5500 | ||
| 2920 | 7,5 | 1608 | 6506 | 3500 | 6000 | ||
| 3150 | 11 | 1800 | 7000 | 4000 | 7000 | ||
| 3550 | 11 | 2000 | 8348 | 5500 | 8600 | ||
| 4000 | 18,5 | 2508 | 9000 | 6500 | 11800 | ||
Габаритные и присоединительные размеры ВР 300 № 5,6
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры ВР 300 № 5
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Технические характеристики Индустриальный вентилятор ВР 300 №4,5 , исполнение 1
| Марка вентилятора | Электродвигатель | Характеристики | Масса*, кг | ||||
|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин. | Установленная мощность, кВт | Производительность, Q min м³/ч | Производительность, Q max м³/ч | Полное давление Pv min, Па | Полное давление Pv max, Па | ||
| ВР 300 №4,5 | 1800 | 0,75 | 547 | 2037 | 850 | 1408 | 49 |
| 2000 | 0,75 | 555 | 2487 | 1010 | 1800 | ||
| 2250 | 1,1 | 650 | 2810 | 1220 | 2100 | ||
| 2500 | 1,5 | 727 | 2997 | 1600 | 2900 | ||
| 2800 | 2,2 | 747 | 3480 | 2000 | 3500 | ||
| 2910 | 2,2 | 752 | 3500 | 2100 | 3742 | ||
| 3150 | 3 | 900 | 3700 | 2796 | 4500 | ||
| 3550 | 4 | 1100 | 4000 | 3150 | 5500 | ||
| 4000 | 5,5 | 1478 | 4550 | 4100 | 7000 | ||
| 4500 | 11 | 1580 | 5274 | 5093 | 9000 | ||
Габаритные и присоединительные размеры ВР 300 №4,5
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Технические характеристики Индустриальный вентилятор ВР 300 №4 , исполнение 1
| Марка вентилятора | Электродвигатель | Характеристики | Масса*, кг | ||||
|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин. | Установленная мощность, кВт | Производительность, Q min м³/ч | Производительность, Q max м³/ч | Полное давление Pv min, Па | Полное давление Pv max, Па | ||
| ВР 300 №4 | 2000 | 0,55 | 400 | 1628 | 765 | 1400 | 41 |
| 2250 | 0,55 | 452 | 1810 | 1000 | 1800 | ||
| 2500 | 0,75 | 515 | 2200 | 1216 | 2350 | ||
| 2800 | 1,1 | 539 | 2391 | 1600 | 2897 | ||
| 2850 | 1,5 | 600 | 2490 | 1478 | 3000 | ||
| 3150 | 1,5 | 693 | 2800 | 2000 | 3500 | ||
| 3550 | 2,2 | 750 | 3000 | 2898 | 4500 | ||
| 4000 | 4 | 816 | 3552 | 3250 | 5500 | ||
| 4500 | 5,5 | 950 | 3992 | 4400 | 7000 | ||
| 5000 | 7,5 | 1000 | 4200 | 5000 | 8498 | ||
Габаритные и присоединительные размеры ВР 300 № 4
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
| Марка вентилятора | Электродвигатель | Характеристики | Масса*, кг | ||||
|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин. | Установленная мощность, кВт | Производительность, Q min м³/ч | Производительность, Q max м³/ч | Полное давление Pv min, Па | Полное давление Pv max, Па | ||
| ВР 300 № 3,55 | 2000 | 0,37 | 260 | 1188 | 600 | 1198 | 34 |
| 2250 | 0,37 | 335 | 1278 | 800 | 1400 | ||
| 2500 | 0,55 | 360 | 1488 | 1000 | 1480 | ||
| 2800 | 0,75 | 400 | 1620 | 1273 | 2250 | ||
| 2840 | 0,75 | 416 | 1635 | 1289 | 2260 | ||
| 3150 | 1,1 | 450 | 1800 | 1600 | 2988 | ||
| 3550 | 1,5 | 500 | 2100 | 2000 | 3500 | ||
| 4000 | 2,2 | 580 | 2298 | 2788 | 4497 | ||
| 4500 | 3 | 650 | 2550 | 3350 | 5500 | ||
| 5000 | 4 | 735 | 2896 | 4000 | 7000 | ||
Габаритные и присоединительные размеры ВР 300 № 3,55
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
