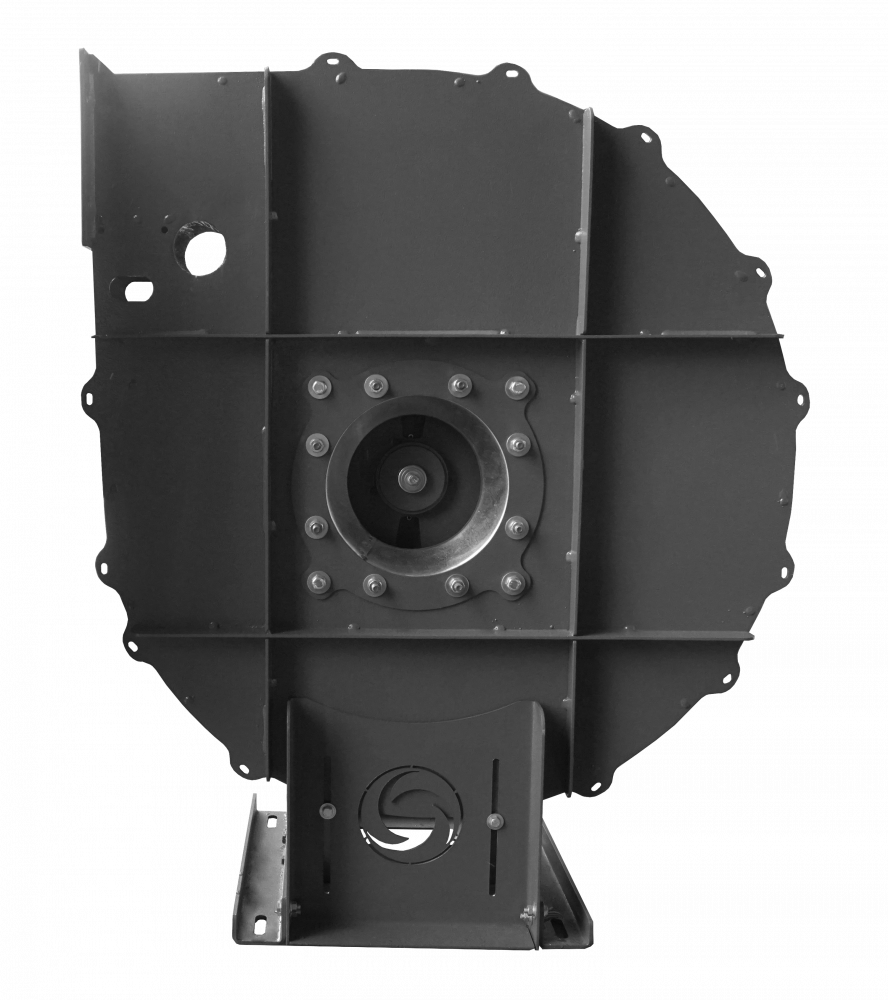

Вентилятор индустриальный радиальный ВР 200 №4,5 развивает высокое давление.
Индустриальный вентилятор ВР 200-4,5 применяют в системах, где требуется высокий КПД, компактные размеры, большие расходы воздуха при низком уровне шума и в составе систем вентиляции с параллельной работой нескольких агрегатов. Вентиляторы ВР 200 №4,5 используются для перемещения загрязненного и грязного воздуха на технологических установках и производственных объектах. По запросу возможна комплектация вентиляторов дополнительными опциями: тепло-шумоизоляция корпуса, смотровые лючки, направляющий аппарат, гибкие вставки на вход и выход, виброизоляторы, частотный преобразователь, устройство плавного пуска и т.д.
Радиальные вентиляторы ВР200 преимущественно используются в системах общего и местного принудительного воздухообмена на промышленных предприятиях. Вентиляторы ВР200 могут использоваться в составе систем пневматической транспортировки для перемещения мелко- и среднедисперсных сухих сыпучих материалов, а также в гермосистемах.
Рабочая среда вентиляторов радиальных ВР200 – загрязненный или грязный воздух или химически нейтральные газовоздушные смеси.
Вентилятор ВР 200 - конструктивные особенности
Рабочее колесо на предприятии-изготовителе в обязательном порядке проходит статическую и динамическую балансировки, что позволяет добиться высокого КПД агрегата и низкого уровня вибраций и шума при его работе.
Корпус радиального вентилятора ВР200 изготавливается из тонколистовой стали и является поворотным, то есть, в процессе монтажных работ выхлопной патрубок можно выставить под требуемым углом к воздуховоду.
Двигатель агрегата может запускаться прямым пуском, от системы плавного пуска или управляться от частотного преобразователя. Схемы компоновки приводной части:
- №3 – крутящий момент от двигателя к колесу передается через промежуточный вал и соединительную муфту;
- №5 – вращение передается через клиноременные шкивы.
По запросу базовая комплектация индустриальных вентиляторов ВР200 может быть расширена: в корпусе могут быть предусмотрены ревизиционные люки и дренажные отверстия для слива конденсата, агрегат доукомплектован виброизоляционными опорами, направляющим аппаратом, гибкими вставками, преобразователем частоты, системой плавного пуска и др. Кроме того, корпус может быть дополнительно шумо- и теплоизолирован, а в изготовлении вентиляторов ВР200 применены спецмарки сталей и лакокрасочных покрытий.
Вентиляторы радиальные ВР200 могут эксплуатироваться при следующих температурных режимах:
- от -40 до +300С (при наличии в конструкции дополнительного охлаждающего диска);
- от -40 до +450С (в теплостойком варианте).
Вентиляторы индустриальные радиальные ВР200 выпускаются в 10-ти стандартных типоразмерах. По спецзаказу возможно изготовление агрегатов с индивидуальными геометрическими параметрами и техническими характеристиками.
Вентиляторы ВР200 выпускаются в исполнениях: общепромышленном, теплостойком, коррозионностойком, коррозионно-теплостойком, взрывозащищенном, взрывозащищенном коррозионностойком или сейсмостойком.
Технические характеристики Индустриальный вентилятор ВР 200 №11,2 , исполнение 1
| Марка вентилятора | Электродвигатель | Характеристики | Масса*, кг | ||||
|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин. | Установленная мощность, кВт | Производительность, Q min м³/ч | Производительность, Q max м³/ч | Полное давление Pv min, Па | Полное давление Pv max, Па | ||
| ВР 200 №11,2 | 1120 | 7,5 | 1187 | 6525 | 3000 | 3490 | 416 |
| 1250 | 11 | 1200 | 7000 | 3500 | 4252 | ||
| 1400 | 11 | 1400 | 8000 | 4500 | 5485 | ||
| 1460 | 11 | 1483 | 8250 | 5000 | 5992 | ||
| 1600 | 15 | 1597 | 9000 | 6243 | 7000 | ||
| 1800 | 22 | 1783 | 10000 | 8000 | 8990 | ||
| 2000 | 30 | 2000 | 12990 | 9500 | 11500 | ||
| 2250 | 45 | 2240 | 13793 | 12000 | 13991 | ||
| 2500 | 55 | 2490 | 14156 | 15000 | 17000 | ||
| 2800 | 75 | 2892 | 14990 | 18000 | 22000 | ||
| 2960 | 90 | 2990 | 15100 | 20500 | 21000 | ||
Габаритные и присоединительные размеры ВР 200 № 11,2
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Технические характеристики Индустриальный вентилятор ВР 200 №10 , исполнение 1
| Марка вентилятора | Электродвигатель | Характеристики | Масса*, кг | ||||
|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин. | Установленная мощность, кВт | Производительность, Q min м³/ч | Производительность, Q max м³/ч | Полное давление Pv min, Па | Полное давление Pv max, Па | ||
| ВР 200 №10 | 1250 | 5,5 | 480 | 5100 | 3000 | 3226 | 317 |
| 1400 | 5,5 | 992 | 5500 | 3550 | 4225 | ||
| 1460 | 7,5 | 1000 | 5900 | 4000 | 4500 | ||
| 1600 | 11 | 1180 | 6500 | 4643 | 5500 | ||
| 1800 | 15 | 1260 | 7250 | 6000 | 7000 | ||
| 2000 | 18,5 | 1388 | 8000 | 7500 | 8500 | ||
| 2250 | 22 | 1500 | 9000 | 9000 | 11500 | ||
| 2500 | 37 | 1643 | 10100 | 12000 | 13898 | ||
| 2800 | 45 | 1991 | 11500 | 15000 | 16200 | ||
| 2960 | 55 | 2091 | 12000 | 16120 | 18550 | ||
| 3150 | 75 | 2200 | 12500 | 1800 | 21990 | ||
Габаритные и присоединительные размеры ВР 200 № 10
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Технические характеристики Индустриальный вентилятор ВР 200 №9 , исполнение 1
| Марка вентилятора | Электродвигатель | Характеристики | Масса*, кг | ||||
|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин. | Установленная мощность, кВт | Производительность, Q min м³/ч | Производительность, Q max м³/ч | Полное давление Pv min, Па | Полное давление Pv max, Па | ||
| ВР 200 №9 | 1250 | 4 | 630 | 3600 | 2500 | 2798 | 242 |
| 1400 | 4 | 700 | 3580 | 3000 | 3225 | ||
| 1440 | 4 | 750 | 4600 | 3250 | 3778 | ||
| 1600 | 5,5 | 800 | 3790 | 4000 | 4500 | ||
| 1800 | 7,5 | 900 | 5080 | 5000 | 5500 | ||
| 2000 | 11 | 1000 | 5762 | 6187 | 7000 | ||
| 2250 | 11 | 1188 | 6500 | 7500 | 8500 | ||
| 2500 | 15 | 1260 | 7020 | 9500 | 10325 | ||
| 2800 | 30 | 1436 | 8000 | 12654 | 13997 | ||
| 2945 | 37 | 1448 | 8500 | 13988 | 1593 | ||
| 3150 | 45 | 1600 | 9000 | 15000 | 16500 | ||
Габаритные и присоединительные размеры ВР 200 № 9,0
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Технические характеристики Индустриальный вентилятор ВР 200 №8 , исполнение 1
| Марка вентилятора | Электродвигатель | Характеристики | Масса*, кг | ||||
|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин. | Установленная мощность, кВт | Производительность, Q min м³/ч | Производительность, Q max м³/ч | Полное давление Pv min, Па | Полное давление Pv max, Па | ||
| ВР 200 №8 | 1400 | 2,2 | 500 | 2900 | 2490 | 2800 | 185 |
| 1600 | 3 | 580 | 3263 | 3000 | 3500 | ||
| 1800 | 4 | 650 | 3600 | 4997 | 4500 | ||
| 2000 | 5,5 | 725 | 4000 | 4901 | 5500 | ||
| 2250 | 7,5 | 800 | 3700 | 6000 | 7000 | ||
| 2500 | 11 | 900 | 5000 | 7500 | 8500 | ||
| 2800 | 11 | 1000 | 5900 | 9500 | 12000 | ||
| 2960 | 15 | 1053 | 6000 | 10500 | 12433 | ||
| 3150 | 18,5 | 1188 | 6500 | 12550 | 13990 | ||
| 3550 | 30 | 1243 | 7064 | 14589 | 17000 | ||
Габаритные и присоединительные размеры ВР 200 № 8,0
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Технические характеристики Индустриальный вентилятор ВР 200 №7,1 , исполнение 1
| Марка вентилятора | Электродвигатель | Характеристики | Масса*, кг | ||||
|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин. | Установленная мощность, кВт | Производительность, Q min м³/ч | Производительность, Q max м³/ч | Полное давление Pv min, Па | Полное давление Pv max, Па | ||
| ВР 200 №7,1 | 1400 | 1,1 | 200 | 2000 | 1800 | 2000 | 141 |
| 1440 | 1,5 | 214 | 2108 | 2000 | 2134 | ||
| 1600 | 1,5 | 400 | 2300 | 2213 | 2900 | ||
| 1800 | 2,2 | 430 | 2600 | 3000 | 3500 | ||
| 2000 | 3 | 500 | 3000 | 3800 | 4250 | ||
| 2250 | 4 | 538 | 3100 | 4500 | 5500 | ||
| 2500 | 5,5 | 574 | 3897 | 6000 | 6500 | ||
| 2800 | 7,5 | 700 | 4200 | 7500 | 8500 | ||
| 2925 | 11 | 730 | 4743 | 8000 | 9500 | ||
| 3150 | 11 | 748 | 4835 | 9500 | 11500 | ||
| 3550 | 15 | 797 | 5000 | 12000 | 13900 | ||
Габаритные и присоединительные размеры ВР 200 № 7,1
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Технические характеристики Индустриальный вентилятор ВР 200 №6,3 , исполнение 1
| Марка вентилятора | Электродвигатель | Характеристики | Масса*, кг | ||||
|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин. | Установленная мощность, кВт | Производительность, Q min м³/ч | Производительность, Q max м³/ч | Полное давление Pv min, Па | Полное давление Pv max, Па | ||
| ВР 200 №6,3 | 1600 | 1,1 | 270 | 1600 | 1860 | 2160 | 116 |
| 1800 | 1,5 | 325 | 1800 | 2488 | 2900 | ||
| 2000 | 2,2 | 350 | 2000 | 3000 | 3488 | ||
| 2250 | 3 | 400 | 2789 | 3600 | 4265 | ||
| 2500 | 4 | 446 | 2562 | 4500 | 5250 | ||
| 2800 | 5,5 | 491 | 2896 | 5997 | 6500 | ||
| 2890 | 7,5 | 500 | 2993 | 6252 | 7000 | ||
| 3150 | 11 | 550 | 3007 | 7000 | 8500 | ||
| 3550 | 11 | 607 | 3500 | 9000 | 11278 | ||
| 4000 | 15 | 700 | 4000 | 12000 | 13800 | ||
Габаритные и присоединительные размеры ВР 200 № 6,3
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Технические характеристики Индустриальный вентилятор ВР 200 №5,6 , исполнение 1
| Марка вентилятора | Электродвигатель | Характеристики | Масса*, кг | ||||
|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин. | Установленная мощность, кВт | Производительность, Q min м³/ч | Производительность, Q max м³/ч | Полное давление Pv min, Па | Полное давление Pv max, Па | ||
| ВР 200 №5,6 | 1600 | 0,75 | 210 | 1150 | 1450 | 1650 | 72 |
| 1800 | 0,75 | 210 | 1250 | 1810 | 2192 | ||
| 2000 | 1,1 | 238 | 1400 | 2250 | 2600 | ||
| 2250 | 1,5 | 276 | 1590 | 2991 | 3492 | ||
| 2500 | 2,2 | 300 | 1652 | 3600 | 4074 | ||
| 2800 | 2,2 | 350 | 1991 | 4500 | 5270 | ||
| 2910 | 3 | 366 | 2000 | 5000 | 5500 | ||
| 3150 | 4 | 378 | 2100 | 6000 | 6500 | ||
| 3550 | 5,5 | 425 | 2650 | 7500 | 8500 | ||
| 4000 | 11 | 480 | 2800 | 9500 | 10760 | ||
Габаритные и присоединительные размеры ВР 200 № 5,6
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Технические характеристики Индустриальный вентилятор ВР 200 №5,0 , исполнение 1
| Марка вентилятора | Электродвигатель | Характеристики | Масса*, кг | ||||
|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин. | Установленная мощность, кВт | Производительность, Q min м³/ч | Производительность, Q max м³/ч | Полное давление Pv min, Па | Полное давление Pv max, Па | ||
| ВР 200 №5 | 1800 | 0,55 | 150 | 900 | 1500 | 1797 | 60 |
| 2000 | 0,55 | 150 | 900 | 2000 | 2256 | ||
| 2250 | 0,75 | 200 | 1180 | 2500 | 2800 | ||
| 2500 | 1,1 | 227 | 1270 | 3000 | 3490 | ||
| 2800 | 1,5 | 247 | 1478 | 3670 | 4000 | ||
| 2850 | 1,5 | 250 | 1482 | 3710 | 4100 | ||
| 3150 | 2,2 | 278 | 1493 | 4600 | 5160 | ||
| 3550 | 3 | 335 | 1800 | 6000 | 6500 | ||
| 4000 | 4 | 348 | 2000 | 7500 | 8500 | ||
| 4500 | 7,5 | 400 | 2200 | 9500 | 11000 | ||
Габаритные и присоединительные размеры ВР 200 № 5,0
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Технические характеристики Индустриальный вентилятор ВР 200 №4,5 , исполнение 1
| Марка вентилятора | Электродвигатель | Характеристики | Масса*, кг | ||||
|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин. | Установленная мощность, кВт | Производительность, Q min м³/ч | Производительность, Q max м³/ч | Полное давление Pv min, Па | Полное давление Pv max, Па | ||
| ВР 200 №4,5 | 2230 | 2,2 | 1520 | 5200 | 880 | 2100 | 48 |
| 2500 | 3 | 1710 | 5830 | 1100 | 2640 | ||
| 2700 | 4 | 1840 | 6300 | 1280 | 3080 | ||
| 2880 | 5,5 | 1970 | 6710 | 1460 | 3500 | ||
| 3130 | 7,5 | 2140 | 7300 | 1720 | 4130 | ||
| 3530 | 11 | 2410 | 8230 | 2190 | 5260 | ||
| 4000 | 15 | 2730 | 9320 | 2810 | 6750 | ||
| 4500 | 22 | 3070 | 10490 | 3550 | 8540 | ||
| 5000 | 30 | 3410 | 11650 | 4380 | 10540 | ||
Габаритные и присоединительные размеры ВР 200 № 4,5
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
