Применение
Симисторный регулятор предназначен для плавного изменения скорости вращения однофазного асинхронного двигателя. Работа регулятора основана на изменении выходного напряжения с помощью симистора.
Регулирование ведется от минимально возможного значения напряжения (при котором вентилятор начинает стабильно вращаться, обычно 120-150 В) до значения 220 В.
Допускается управлять несколькими двигателями, если общий потребляемый ток не превышает предельно допустимой величины.
Входная цепь регулятора защищена против перегрузки плавким предохранителем.
В регуляторе есть возможность настройки нижнего предела регулирования.
Технические характеристики
- Напряжение питания: ~ 220 В ± 15%;
- Подаваемое напряжение на двигатель вентилятора: от 100 до 220 В;
- Диапазон рабочих температур: от 0 до 40 °С Класс защиты: IP20;
- Присоединение: через зажимы для гибких проводов сечением до 2,5 мм²;
- Усилие затяжки: 0,3 Нм.
Таблица подбора регулятора скорости по мощности двигателя
Наименование регулятора | Максимальный рабочий ток, А | Мощность двигателя, Вт | Установленный предохранитель, А | Габаритные размеры, мм | Вес, кг | Вариант монтажа |
---|---|---|---|---|---|---|
СРМ1С | 1 | 220 | 2 | 80х80х70 | 0,15 | скрытый |
СРМ2С | 2 | 440 | 3,15 | 80х80х70 | 0,15 | скрытый |
СРМ1 | 1 | 220 | 2 | 80х80х53 | 0,2 | поверхностный |
СРМ2 | 2 | 440 | 3,15 | 80х80х53 | 0,2 | поверхностный |
СРМ3 | 3 | 660 | 5 | 80х80х53 | 0,2 | поверхностный |
СРМ4 | 4 | 880 | 6,3 | 80х80х63 | 0,3 | поверхностный |
СРМ5 | 5 | 1100 | 10 | 150х80х70 | 0,5 | поверхностный |
СРМ7 | 7 | 1500 | 15 | 150х80х70 | 0,5 | поверхностный |
Описание работы

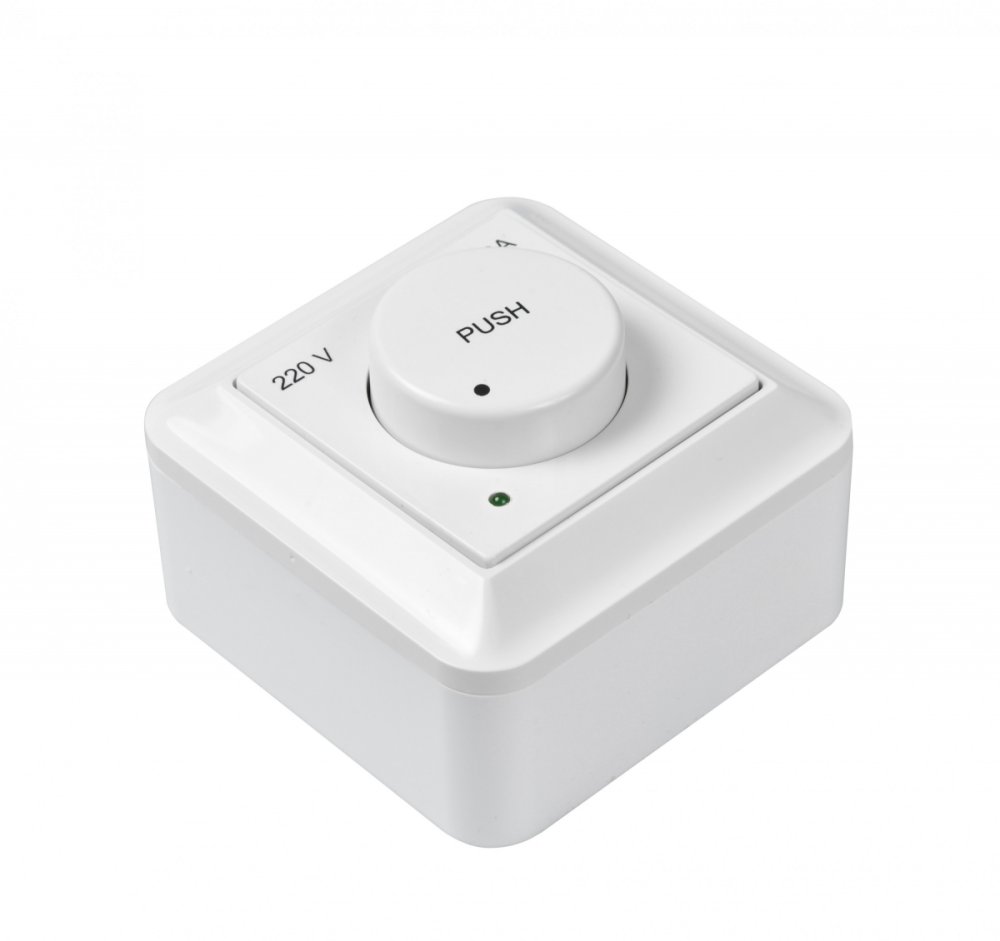

При нажатии кнопки PUSH на двигатель вентилятора подается напряжение, при этом загорается зеленый светодиод.
Необходимая скорость вращения вентилятора задается поворотной ручкой.
Для выключения вентилятора следует повторно нажать кнопку PUSH.
Схема подключения
~ 220В — сеть
М — электродвигатель
D — сигнал “регулятор включен”, подается напряжение 220 В, ток не более 1 А.
