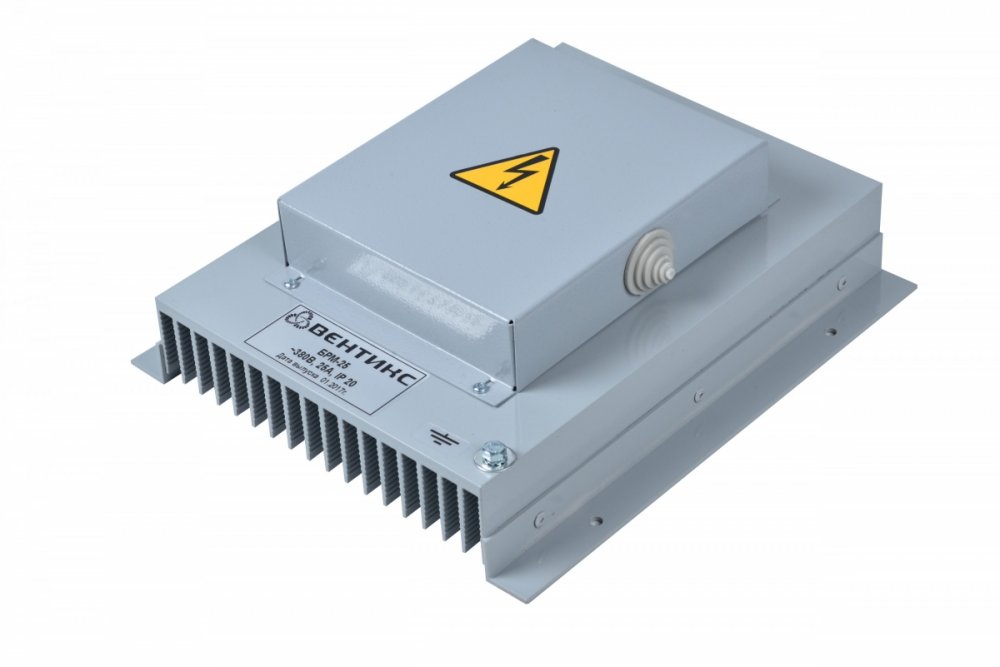

Блок расширения мощности может работать совместно с любым контроллером, имеющим аналоговый выход 5В 5мА.
Заменяет твердотельное реле, имея перед ним ряд преимуществ.
Так же блок расширения мощности БРМ-25(40) позволяет подключить к терморегулятору МРТ380.14 канальный нагреватель с двумя группами мощности.
Между собой БРМ-25(40) и управляющий терморегулятор соединяются 4х метровым кабелем, входящим в комплект поставки.
БРМ-25 и БРМ-40 предназначены для управления электрическими нагревателем общей мощностью до 52 кВт, который разделен на две ступени.
Технические характеристики
- Управляющее напряжение: 5В 5мА;
- Напряжение питания: ~ 400 В ± 15%;
- Диапазон рабочих температур: 0 ... 40 °С;
- Степень защиты: IP40;
- Монтаж: на стену или в щит управления.
Таблица подбора блока расширения мощности по мощности
| Наименование регулятора | Максимальный рабочий ток, А | Максимальная нагрузка, кВт | Выделяемая мощность, Вт | Габаритные размеры блока симисторов, мм | Вес, кг |
| БРМ-25 | 25 | 16 | 118 | 243*202*88 | 1,1 |
| БРМ-40 | 40 | 26 | 195 | 300*202*88 | 1,4 |
Описание работы
При подаче на клеммы 5 и 6 сигнала управления +5 В(5мА) симисторы открываются подключая нагрузку. Подключение нагрузки происходит в момент перехода напряжения через ноль, что убирает скачки напряжения и уменьшает сетевые помехи.
Кабель, длиной 4 метра, входит в комплект поставки БРМ-25(40).
Схема подключения для совместной работы с аналоговым выходом ПЛК
EK1 — канальный нагреватель;
А1 — блок расширения мощности БРМ-25(40);
L1, L2 и L3 — сеть;
L1 нерегулируемая фаза.
Схема подключения БРМ-25(40) к терморегулятору МРТ380.14-25(40)
А1 – блок управления терморегулятора МРТ380.14;
А2 – блок симисторов терморегулятора МРТ380.14;
А3 – блок расширения мощности БРМ-25(40);
ТE1 – канальный (комнатный) датчик ТД-1 с измерительным элементом NTC10k;
M – вентилятор (либо контактор управляющий вентилятором) ;
EK1 - 1я ступень мощности нагревателя 400В/ 3фазы;
EK2 - 2я ступень мощности нагревателя 400В/ 3фазы;
L1, L2, L3 – сеть ~380 В;
L1 нерегулируемая фаза.
