Применение

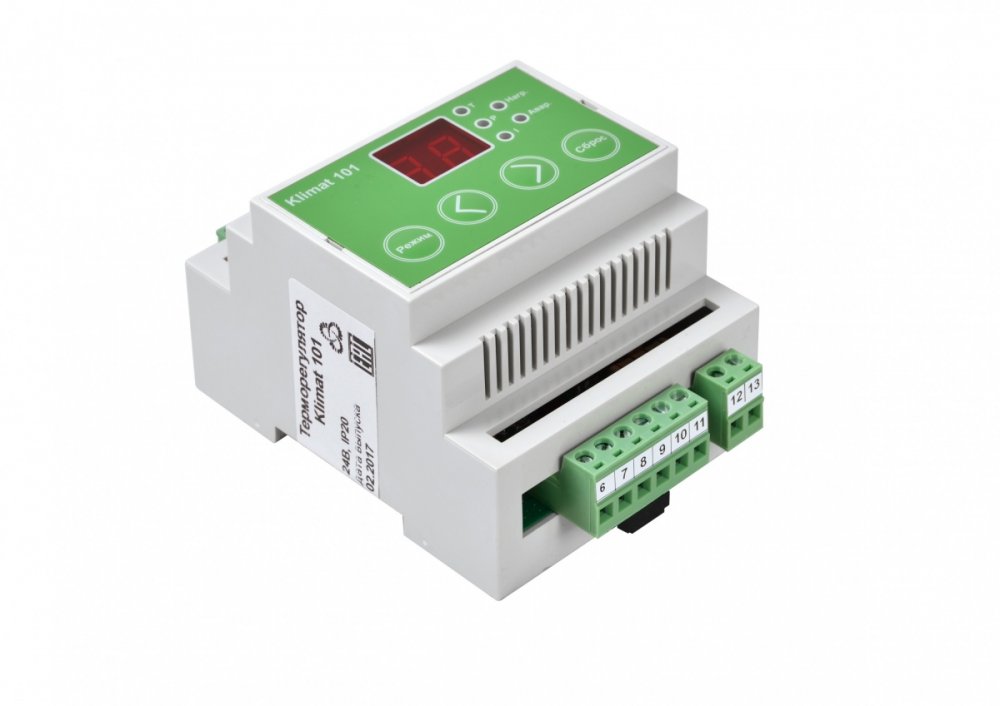

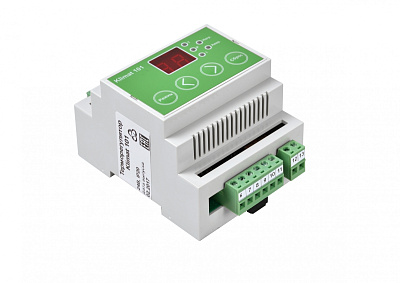

Микропроцессорный контроллер Klimat 101 представляет собой терморегулятор, используемый для поддержания температуры воздуха в приточных вентиляционных системах с водяным калорифером. Он не требует дополнительных настроек, система управления готова к работе сразу по включению питания.
Поддержание заданной температуры (от 7 до 99 °С) происходит посредством управления приводом смесительного клапана. Контроллер постоянно отслеживает температуру в канале вентиляции и температуру обратной воды из водяного калорифера при помощи подключенных к нему датчиков. В контроллере Klimat 101 используется пропорционально интегральный (PI) закон регулирования. Данный вид регулирования является оптимальным для управления приточно-вытяжными вентиляционными системами, т. к. позволяет с большой точностью поддерживать заданную температуру, уменьшая температурные колебания и не давая системе управления войти в резонанс.
Для холодных регионов есть функция зимнего запуска и возможность настраивать температуру обратной воды в дежурном режиме.
На контроллере Klimat 101 отслеживается наличие датчиков температуры воздуха и обратной воды, а так же осуществляется активная защита водяного калорифера от замерзания теплоносителя.
В обновленной версии программного обеспечения появились следующие возможности:
-режим зимнего запуска, с возможностью настройки времени запуска
-возможность просмотра показания датчика обратной воды
-режим настройки температуры обратной воды в дежурном режиме
-возможность выбора управляющего сигнала 0-10 В или 2-10 В
Описание работы
Контроллер управляет расходом горячей воды через калорифер, поддерживая заданную температуру воздуха, управляя электроприводом М1 при помощи выходного сигнала 0 ... 10 В, который подается с клеммы 5 контроллера. Трансформатор А2 должен подавать питание 24 В на контроллер А1 постоянно, и независимо от того, работает ли вентилятор. Когда вентилятор выключен, контакты 10 и 11 должны быть разомкнуты. При этом терморегулятор будет находится в дежурном режиме, контакты 1 и 2 замкнуты. В этом режиме контроллер отображает температуру воздуха и поддерживает температуру обратной воды в зависимости от уставки.
Температура обратной воды замеряется датчиком Т2. В дежурном режиме калорифер поддерживается в прогретом состоянии, что необходимо для включения приточной системы в зимнее время. При включении вентилятора контакты 10 и 11 контроллера должны замкнуться. Для этого чаще всего используют дифференциальный датчик давления, устанавливаемый на приточный вентилятор. При замыкании этих контактов контроллер переходит в рабочий режим.
В момент включения системы начинается процедура зимнего запуска. Эта процедура призвана обеспечить гарантированный запуск системы в зимний период. Т.к. контроллер не оснащен датчиком наружной температуры, зимний запуск осуществляется каждый раз при включении системы. Время зимнего запуска устанавливается в режиме настройки уставок. При установке времени = 0 минут, зимний запуск отключается. Алгоритм зимнего запуска прост и надежен.
В случае предельно низких наружных температур, возможно скорректировать температуру обратной воды, поддерживаемой в дежурном режиме. Для этого в режиме уставок необходимо увеличить значение до необходимого уровня. По окончании процедуры зимнего запуска контроллер осуществляет регулирование температуры приточного воздуха и контроль температуры обратной воды, непрерывно считывая данные с датчиков температуры Т1 и Т2.
Температура воздуха замеряется датчиком Т1. В зависимости от разницы между текущей и установленной температурой, а также анализируя значения Р, контроллер поддерживает температуру приточного воздуха по РI - закону. Если I установлен в ноль, то только по Р - закону для температуры воздуха в помещении.
В любом из режимов работы контроллер активно борется с угрозой замерзания теплоносителя, дополнительно открывая смесительный клапан при низкой температуре обратной воды из водяного калорифера. В случае понижения температуры воды меньше +12 °С, контроллер начинает приоткрывать клапан по Р - закону с фиксированным коэффициентом, если рассчитанное им значение открытия больше существующего в этот момент. Если температура обратной воды достигла + 7 °С, контроллер переходит в режим авария и контакты реле аварии 1 и 2 контроллера размыкаются, что должно приводить к выключению вентилятора и закрытию воздушной заслонки для приточного воздуха. Контакты 2 и 3 в этот момент замыкаются и их можно использовать для индикации аварии. Регулирующий клапан открывается полностью и на лицевой панели контроллера загорается красный светодиод «Авария». Для дальнейшей работы контроллера необходимо нажать кнопку «Сброс» на клавиатуре терморегулятора. После нажатия этой кнопки терморегулятор переходит в дежурный режим работы. Светодиод «Авария» и реле аварии выключаются только с помощью кнопки «Сброс» на лицевой панели контроллера или при снятии питания.
Технические характеристики
- Напряжение питания: 24 В ± 10%, постоянного или переменного тока;
- Аналоговые выходы: 0-10 В, 10мА;
- Аналоговые входы : датчики стандарта PT1000 ;
- Цифровые входы: 12В, 5мА;
- Диапазон рабочих температур: 0 ... 40 °С;
- Степень защиты: IP20;
- Габаритные размеры : 70х95х58 мм;
- Присоединение: через зажимы для гибких проводов сечением до 2,5 мм²;
- Усилие затяжки: 0,3 Н*м.
Система с электрическим калорифером
Описание приточной системы
Простейшая приточная система с электрическим калорифером состоит из нагревателя и приточного вентилятора М3. Для регулировки данной схемы применяется контроллер А1 Klimat 102. Он получает данные о температуре воздуха с канального (комнатного) датчика Т1 и периодически включает электрокалорифер с помощью блока симисторов БРМ-25(40). Если электрокалорифер имеет несколько ступеней ТЭНов, то возможно подключение шагового регулятора TT-S2(6).
Схема подключения
А1 – контроллер Klimat 102;
А2 – трансформатор 24 В. Возможно использование трансформатора ТП12(20);
Т1 – канальный (комнатный) датчик;
TD-K1000 (TD-V1000) с измерительным элементом Рt1000;
D1 – блок симисторов БРМ-25(40);
K1 – контакты подтверждения работы вентилятора (может включаться от дифференциального датчика давления PS500 или Ps1500);
A3 – шаговый регулятор TT-S2 (для TT-S6 использовать клеммы ( 8 - 7 - 5).
Если шаговый регулятор не используется, необходимо установить перемычку между клеммами 3 и 5 на контроллере.
Технические характеристики
- Напряжение питания: 24 В ± 10%, постоянного или переменного тока;
- Аналоговые выходы: 0-10 В, 10мА;
- Аналоговые входы : датчики стандарта PT1000 ;
- Цифровые входы: 12В, 5мА;
- Релейные выходы: перекидной контакт 220В, 3А инд. нагр./10А резист. нагр.;
- Диапазон рабочих температур: 0 ... 40 °С;
- Степень защиты: IP20;
- Габаритные размеры : 70х95х58 мм;
- Присоединение: через зажимы для гибких проводов сечением до 2,5 мм²;
- Усилие затяжки: 0,3 Н*м.
Система с водяным калорифером
Описание приточной системы
Простейшая приточная система с водяным калорифером состоит из смесительного клапана с приводом М1, циркуляционного насоса М2, приточного вентилятора М3, канального или комнатного датчика Т1 и накладного (погружного) датчика Т2. Для регулирования данной схемы применяется контроллер А1 Klimat 101.
В состав смесительного узла входят циркуляционный насос, обеспечивающий непрерывную циркуляцию теплоносителя, двухходовой или трехходовой регулирующий клапан, предназначенный для изменения температуры теплоносителя и электропривод клапана, управляемый сигналом 0-10 В от контроллера.
Схема подключения
А1 - контроллер Klimat 101;
А2 - трансформатор 24 В. Возможно использование трансформатора ТП12;
Т1 - канальный (комнатный) датчик TG-К1000 (TG-V1000) с измерительным элементом Pt1ООО;
Т2 - накладной (погружной) датчик TG-A1000 (TG-D1000) с измерительным элементом Pt1ООО;
АЗ - электропривод регулирующего водяного клапана. Здесь приведена схема подключения к приводу АКМ115SF132 фирмы Sauter;
Q1 - аварийное реле выключения вентилятора (данное реле может управлять работой приточного вентилятора);
К1 - контакты подтверждения работы вентилятора (могут включаться от дифференциального датчика давления PS500 или PS1500).
