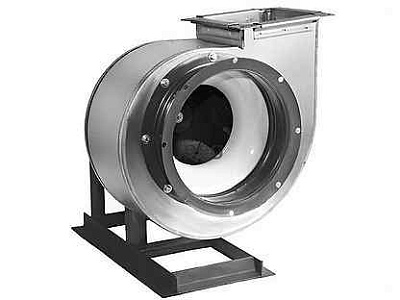

Вентилятор радиальный ВР 80-75 №2,5 низкого давления производится по ТУ 4861-001-85589750.
Радиальный вентилятор ВР-80-75 №2,5 изготавливается по 1-ой конструктивной схеме (с непосредственным соединением с двигателем) исполнения. Производительность такого вентилятора от 370 м³/ч до 2250 м³/ч. Вентиляторы ВР 80-75-2,5 применяют в системах, где требуется высокий КПД, низкий уровень шума и в составе канальных и бесканальных систем вентиляции. Могут подключаться к системе воздуховодов, либо устанавливаться на крыше или стенах здания. Допустимая температура рабочей среды до +80°С.
Вентиляторы радиальные ВР 80-75 широко эксплуатируются для организации принудительного воздухообмена в помещениях и зданиях различного назначения: административных, промышленных, складских, общественных и др. Могут применяться в составе как канальной, так и бесканальной вентсистемы приточного или вытяжного типа.
Нормальной рабочей средой для вентиляторов радиальных ВР 80-75 низкого давления одностороннего всасывания является предварительно очищенный воздух или газовоздушные смеси до +80°С, не содержащие в своем составе химически агрессивных, взрыво- или пожароопасных компонентов. При отклонении от этих условий рекомендуется применять вентилятор радиальный ВР 80-75 в специсполнении: коррозионностойкий, взрывозащищенный, теплостойкий или в комбинированном варианте. Предельно допустимое содержание пыли и взвешенных включений в воздухе составляет 0,1 г/м.куб.
Конструктивные особенности вентилятора ВР 80-75
Радиальный вентилятор ВР 80-75 поставляется потребителю в заводской упаковке в полностью готовом к монтажу виде. Основными элементами конструкции являются сварная станина, установленный на нее спирально-поворотный корпус с размещенным внутри рабочим колесом и электропривод.
Монтаж агрегата следует проводить на жестком основании, имеющем достаточную несущую способность (железобетонный фундамент или металлоконструкция перекрытия) посредством анкерного крепежа. Для снижения вибраций, генерируемых работающим оборудованием, рекомендуется использовать виброизоляционные опоры (не включены в базовый комплект поставки).
Спирально поворотный кожух при монтаже можно выставить под удобным к выходному воздуховоду углом (с шагом 45 градусов). Для подсоединения воздуховодов на корпусе имеются фланцы с отверстиями.
В зависимости от компоновки радиальные вентиляторы низкого давления могут комплектоваться фланцевым двигателем (монтируется соосно рабочему колесу) или двигателем на опорных «лапах» (устанавливается на станину, а крутящий момент передается посредством клиноременной передачи). По расположению привода относительно крыльчатки радиальные вентиляторы ВР 80-75 условно делятся на «правые» и «левые».
Воздушный поток генерируется за счет вращения рабочего колеса, насчитывающего 12-ть лопаток, загнутых в обратном направлении вращения.
Радиальные вентиляторы ВР 80-75 условия эксплуатации
Данный тип радиальных вентиляторов предназначен для эксплуатации в условиях умеренного и тропического климата при температуре от -40°С до +40°С. Категория размещения – 2 и 3. Допускается работа вентагрегата по 1 кат. разм., приводная часть защищена от атмосферных осадков и прямого воздействия солнечных лучей.
Вентиляторы радиальные ВР 80-75 выпускаются в 10-ти типоразмерах. Базовый вариант изготавливается из конструкционной низкоуглеродистой стали. В спец исполнении вентиляторы могут выпускаться теплостойкими (рабочая температура до +200°С), коррозионностойкими, взрывозащищенными или в комбинации перечисленных исполнений.
Основные варианты изготовления
| Индекс | Назначение и материалы |
|---|---|
| - | Общепромышленное исполнение, материал – углеродистая сталь |
| Ж2 | Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до +200°С), материал – углеродистая сталь |
| К1 | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| К1Ж2 | Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура – до +200 °C) |
| В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВЖ2 | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь (допустимая температура – до +200 °C) |
| ВК1 | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
| ВК3 | Взрывозащищенное исполнение, материал – алюминиевые сплавы |
Технические характеристики Радиальные вентиляторы ВР 80-75 №2,5 , исполнение 1
| Электродвигатель | Параметры в рабочей зоне | Виброизоляторы | ||||||
|---|---|---|---|---|---|---|---|---|
| Относительный диаметр колеса | Частота вращения, об/мин | Установленная мощность, кВт | Тип электродвигателя |
Производительность, 1000 х м3/ч |
Полное давление, Па | Масса*, кг | Марка | Количество в комплекте |
|
0,9 |
1450 | 0,12 | 56А4 | 0,37 – 0,88 | 137 – 55 | 22 | ДО-38 | 4 |
| 2900 | 0,37 | 63А2 | 0,75 – 1,77 | 540 – 230 | 22 | |||
|
0,95 |
1450 | 0,12 | 56А4 | 0,53 – 0,91 | 160 – 82 | 22 | ||
| 2900 | 0,55 | 63А2 | 1,05 – 1,82 | 640 – 330 | 22 | |||
|
1 |
1450 | 0,12 | 56А4 | 0,48 – 0,98 | 193 – 96 | 23 | ||
| 2900 | 0,55 | 63А2 | 0,96 – 1,97 | 740 – 380 | 25 | |||
|
1,05 |
1450 | 0,12 | 56А4 | 0,52 – 1,1 | 230 – 103 | 23 | ||
| 2900 | 0,75 | 71А2 | 1,02 – 2,25 | 900 – 425 | 27 | |||
|
1,1 |
1450 | 0,12 | 56А4 | 0,56 – 1,12 | 260 – 121 | 24 | ||
| 2900 | 0,75 | 71А2 | 1,1 – 2,25 | 1020 – 480 | 27 |
*При изменении типа двигателя масса может меняться
Габаритные и присоединительные размеры радиального вентилятора ВР 80-75 № 2,5 Исполнение 1
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры радиального вентилятора ВР 80-75 № 2,5 Исполнение 1, зависящие от положения корпуса
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Акустические характеристики радиального вентилятора ВР 80-75 № 2,5 Исполнение 1
| Значение Lpi в октавных полосах f, Гц | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 1500 | 58 | 61 | 69 | 62 | 60 | 58 | 50 | 41 | 67 |
| 3000 | 72 | 73 | 76 | 84 | 77 | 75 | 73 | 65 | 84 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Технические характеристики Радиальные вентиляторы ВР 80-75 №12,5 , исполнение 1
| Электродвигатель | Параметры в рабочей зоне | Виброизоляторы | ||||||
|---|---|---|---|---|---|---|---|---|
| Относительный диаметр колеса | Частота вращения, об/мин | Установленная мощность, кВт | Тип электродвигателя |
Производительность, 1000 х м3/ч |
Полное давление, Па | Масса*, кг | Марка | Количество в комплекте |
|
0,9 |
725 | 15,0 |
180М8 |
23,7-54,6 | 980-385 | 1180 | ДО-44 | 6 |
|
0,95 |
725 | 18,5 | 200M8 | 33,7-58,1 | 1170-590 | 1490 | ||
| 1 | 725 | 22,0 | 200L8 | 31,1-61,5 | 1350-700 | 1380 | ||
|
1,05 |
725 | 30,0 | 225М8 | 34,1-69,1 | 1600-750 | 1410 | ||
|
1,1 |
725 | 37,0 | 250S8 | 34,1-70,5 | 1870-895 | 1430 | ||
*При изменении типа двигателя масса может меняться
Габаритные и присоединительные размеры радиального вентилятора ВР 80-75 №12,5 Исполнение 1
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры радиального вентилятора ВР 80-75 №12,5 Исполнение 1, зависящие от положения корпуса
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Акустические характеристики радиального вентилятора ВР 80-75 №12,5 Исполнение 1
| Значение Lpi в октавных полосах f, Гц | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 750 | 98 | 101 | 97 | 95 | 92 | 87 | 80 | 71 | 97 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Технические характеристики Радиальные вентиляторы ВР 80-75 №10,0 , исполнение 1
| Электродвигатель | Параметры в рабочей зоне | Виброизоляторы | ||||||
|---|---|---|---|---|---|---|---|---|
| Относительный диаметр колеса | Частота вращения, об/мин | Установленная мощность, кВт | Тип электродвигателя |
Производительность, 1000 х м3/ч |
Полное давление, Па | Масса*, кг | Марка | Количество в комплекте |
|
0,9 |
725 | 4,0 |
132S8 |
12,0-27,3 | 620-345 | 565 | ДО-43 | 5 |
| 690 | 11,0 | 132S8 | 16,0-36,5 | 1090-430 | 612 | |||
|
0,95 |
725 | 5,5 | 132М8 | 17,1-29,0 | 740-370 | 575 | ||
| 960 | 15,0 | 160М6 | 23,0-38,5 | 1300-660 | 627 | |||
| 1 | 725 | 7,5 | 160S8 | 15,9-31,5 | 860-550 | 600 | ||
| 960 | 18,5 | 180M6 | 21,5-42,0 | 1500-790 | 680 | |||
|
1,05 |
725 | 11,0 | 160М8 | 17,0-35,5 | 1070-480 | 612 | ||
| 960 | 22,0 | 200М6 | 23,1-46,5 |
1800-840 |
738 | |||
|
1,1 |
725 | 11,0 | 160М8 | 17,6-35,8 | 1210-575 | 622 | ||
*При изменении типа двигателя масса может меняться
Габаритные и присоединительные размеры радиального вентилятора ВР 80-75 №10 Исполнение 1
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры радиального вентилятора ВР 80-75 №10 Исполнение 1, зависящие от положения корпуса
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Акустические характеристики радиального вентилятора ВР 80-75 №10 Исполнение 1
| Значение Lpi в октавных полосах f, Гц | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 750 | 91 | 94 | 90 | 88 | 85 | 80 | 73 | 64 | 90 |
| 1000 | 92 | 95 | 100 | 96 | 94 | 91 | 86 | 79 | 99 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Технические характеристики Радиальные вентиляторы ВР 80-75 №8,0 , исполнение 1
| Электродвигатель | Параметры в рабочей зоне | Виброизоляторы | ||||||
|---|---|---|---|---|---|---|---|---|
| Относительный диаметр колеса | Частота вращения, об/мин | Установленная мощность, кВт | Тип электродвигателя |
Производительность, 1000 х м3/ч |
Полное давление, Па | Масса*, кг | Марка | Количество в комплекте |
| 0,9 | 960 | 4,0 |
112МВ6 |
8,1-19,0 | 700-275 | 250 | ДО-42 | 5 |
| 0,95 | 960 | 5,5 | 132S6 | 11,6-19,9 | 840-435 | 270 | ||
|
1 |
725 | 2,2 | 112МА8 | 8,2-15,3 | 520-380 | 254 | ||
| 960 | 5,5 | 132S6 | 11,1-21,6 | 990-640 | 277 | |||
| 1450 | 18,5 | 160М4 | 17,1-32,4 | 2150-1400 | 312 | |||
|
1,05 |
725 | 3,0 | 112МВ8 | 8,8-16,0 | 660-310 | 280 | ||
| 960 | 7,5 | 132М6 | 11,6-24,5 | 1180-540 | 293 | |||
|
1,1 |
725 | 4,0 | 132S8 | 8,9-18,2 |
780-360 |
325 | ||
| 960 | 7,5 | 132М6 | 11,8-17,8 | 1350-1100 | 330 | |||
*При изменении типа двигателя масса может меняться
Габаритные и присоединительные размеры радиального вентилятора ВР 80-75 №8 Исполнение 1
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры радиального вентилятора ВР 80-75 №8 Исполнение 1, зависящие от положения корпуса
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Акустические характеристики радиального вентилятора ВР 80-75 №8 Исполнение 1
| Значение Lpi в октавных полосах f, Гц | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 1000 | 89 | 91 | 99 | 92 | 90 | 88 | 80 | 71 | 96 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Технические характеристики Радиальные вентиляторы ВР 80-75 №6,3 , исполнение 1
|
|
Электродвигатель | Параметры в рабочей зоне | Виброизоляторы | |||||
|---|---|---|---|---|---|---|---|---|
| Относительный диаметр колеса | Частота вращения, об/мин. | Установленная мощность, кВт | Тип электродвигателя | Производительность, 1000 х м3/ч | Полное давление, Па | Масса*,кг | Марка | Количество в комплекте |
| 0,9 | 960 | 1,1 | 80В6 | 4,0-9,2 | 430-170 | 190 | ДО-41 | 5 |
| 1450 | 4 | 100L4 | 6,0-14,0 | 980-390 | 175 | |||
| 0,95 | 960 | 1,5 | 90L6 | 5,6-8,8 | 520-260 | 161 | ||
| 1450 | 5,5 | 112М4 | 8,5-12,8 | 1190-600 | 178 | |||
| 1 | 960 | 2,2 | 100L6 | 5,2-10,5 | 600-310 | 162 | ||
| 1450 | 7,5 | 132S4 | 8,0-15,8 | 1380-710 | 178 | |||
| 1,05 | 960 | 2,2 | 100L6 | 5,6-11,8 | 720-340 | 163 | ||
| 1450 | 7,5 | 132S4 | 8,5-17,8 | 1650-770 | 201 | |||
| 1,1 | 960 | 3 | 112МА6 | 5,85-12,0 | 830-400 | 180 | ||
| 1450 | 11 | 132М4 | 8,7-18,0 | 1900-900 | 201 | |||
*При изменении типа двигателя масса может меняться
Аэродинамические характеристики радиального вентилятора ВР 80-75 №6,3 Исполнение 1
Габаритные и присоединительные размеры радиального вентилятора ВР 80-75 №6,3 Исполнение 1
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры радиального вентилятора ВР 80-75 №6,3 Исполнение 1, зависящие от положения корпуса
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Акустические характеристики радиального вентилятора ВР 80-75 №6,3 Исполнение 1
| Значение Lpi в октавных полосах f, Гц | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 1000 | 79 | 81 | 89 | 82 | 80 | 73 | 70 | 61 | 86 |
| 1500 | 90 | 92 | 100 | 93 | 91 | 89 | 81 | 72 | 97 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Технические характеристики Радиальные вентиляторы ВР 80-75 №20,0 , исполнение 5
| Электродвигатель | Параметры в рабочей зоне | Виброизоляторы | ||||||
|---|---|---|---|---|---|---|---|---|
| Относительный диаметр колеса | Частота вращения, об/мин | Установленная мощность, кВт | Тип электродвигателя |
Производительность, 1000 х м3/ч |
Полное давление, Па | Масса*, кг | Марка | Количество в комплекте |
|
1 |
420 | 45 |
подбор |
30,0-150,0 | 1100-580 | 4250 | ДО-45 | 12 |
| 465 | 55 |
подбор |
37,0-179,0 | 1350-830 | 4250 | |||
| 500 | 75 |
подбор |
40,0-196,0 | 1560-875 | 4350 | |||
*При изменении типа двигателя масса может меняться
Габаритные и присоединительные размеры радиального вентилятора ВР 80-75 №20 Исполнение 5
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Акустические характеристики радиального вентилятора ВР 80-75 №20 Исполнение 5
| Значение Lpi в октавных полосах f, Гц | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 420 | 93 | 95 | 98 | 91 | 88 | 85 | 80 | 75 | 102 |
| 465 | 95 | 97 | 99 | 93 | 83 | 86 | 81 | 77 | 104 |
| 500 | 96 | 99 | 102 | 94 | 91 | 88 | 83 | 78 | 106 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Технические характеристики Радиальные вентиляторы ВР 80-75 №16,0 , исполнение 5
| Электродвигатель | Параметры в рабочей зоне | Виброизоляторы | ||||||
|---|---|---|---|---|---|---|---|---|
| Относительный диаметр колеса | Частота вращения, об/мин | Установленная мощность, кВт | Тип электродвигателя |
Производительность, 1000 х м3/ч |
Полное давление, Па | Масса*, кг | Марка | Количество в комплекте |
|
1 |
400 | 11 |
подбор |
28,5-71,4 | 680-275 | 2710 | ДО-45 | 10 |
| 445 | 15 |
подбор |
33,1-79,8 | 820-340 | 2740 | |||
| 480 | 18,5 |
подбор |
35,1-85,1 | 950-395 | 2805 | |||
| 505 | 22 |
подбор |
36,8-90,1 | 1080-440 | 2830 | |||
| 565 | 30 |
подбор |
42,1-100,0 | 1350-545 | 2840 | |||
| 610 | 37 |
подбор |
44,8-108,1 | 1580-630 | 2990 | |||
| 650 | 45 |
подбор |
47,5-118,1 | 1750-720 | 3015 | |||
| 700 | 55 |
подбор |
50,8-126,1 |
2020-830 |
3190 | |||
*При изменении типа двигателя масса может меняться
Габаритные и присоединительные размеры радиального вентилятора ВР 80-75 №16 Исполнение 5
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Акустические характеристики радиального вентилятора ВР 80-75 №16 Исполнение 5
| Значение Lpi в октавных полосах f, Гц | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 445 | 92 | 96 | 103 | 102 | 101 | 96 | 89 | 77 | 105 |
| 565 | 97 | 101 | 108 | 107 | 106 | 101 | 94 | 82 | 110 |
| 610 | 100 | 104 | 111 | 110 | 109 | 104 | 97 | 85 | 113 |
| 700 | 102 | 106 | 113 | 112 | 111 | 106 | 99 | 87 | 115 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Технические характеристики Радиальные вентиляторы ВР 80-75 №12,5 , исполнение 5
| Электродвигатель | Параметры в рабочей зоне | Виброизоляторы | ||||||
|---|---|---|---|---|---|---|---|---|
| Относительный диаметр колеса | Частота вращения, об/мин | Установленная мощность, кВт | Тип электродвигателя |
Производительность, 1000 х м3/ч |
Полное давление, Па | Масса*, кг | Марка | Количество в комплекте |
|
1 |
385 | 3,0 |
подбор |
13,7-33,5 | 375-154 | 1180 | ДО-44 | 6 |
| 425 | 4,0 |
подбор |
14,8-36,1 | 455-190 | 1210 | |||
| 475 | 5,5 |
подбор |
16,5-40,1 | 580-245 | 1240 | |||
| 535 | 7,5 |
подбор |
18,6-45,1 | 730-300 | 1270 | |||
| 605 | 11,0 |
подбор |
21,8-52,1 | 920-380 | 980 | |||
| 675 | 15,0 |
подбор |
23,5-58,1 | 1180-470 | 1020 | |||
| 720 | 18,5 |
подбор |
25,1-61,1 | 1310-540 | 1050 | |||
| 765 | 22,0 |
подбор |
26,7-65,1 |
1490-610 |
1100 | |||
| 850 | 30,0 |
подбор |
29,8-71,4 | 1820-750 | 1150 | |||
*При изменении типа двигателя масса может меняться
Габаритные и присоединительные размеры радиального вентилятора ВР 80-75 №12,5 Исполнение 5
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры радиального вентилятора ВР 80-75 №12,5 Исполнение 5, зависящие от положения корпуса
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры радиального вентилятора ВР 80-75 №12,5 Исполнение 5 (спец.), зависящие от положения корпуса
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Акустические характеристики радиального вентилятора ВР 80-75 №12,5 Исполнение 5
| Значение Lpi в октавных полосах f, Гц | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 536 | 91 | 94 | 90 | 88 | 85 | 80 | 73 | 64 | 90 |
| 602 | 95 | 97 | 93 | 91 | 88 | 83 | 76 | 67 | 93 |
| 685 | 97 | 100 | 96 | 94 | 91 | 86 | 79 | 70 | 97 |
| 768 | 99 | 102 | 98 | 96 | 93 | 88 | 81 | 72 | 99 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Технические характеристики Радиальные вентиляторы ВР 80-75 №10,0 , исполнение 5
| Электродвигатель | Параметры в рабочей зоне | Виброизоляторы | ||||||
|---|---|---|---|---|---|---|---|---|
| Относительный диаметр колеса | Частота вращения, об/мин | Установленная мощность, кВт | Тип электродвигателя |
Производительность, 1000 х м3/ч |
Полное давление, Па | Масса*, кг | Марка | Количество в комплекте |
|
1 |
395 | 1,1 |
подбор |
7,05-17,1 | 251-107 | 710 | ДО-43 | 6 |
| 440 | 1,5 |
подбор |
7,9-19,0 | 315-130 | 720 | |||
| 505 | 2,2 |
подбор |
9,0-22,5 | 410-175 | 730 | |||
| 560 | 3,0 |
подбор |
10,0-24,7 | 505-212 | 750 | |||
| 620 | 4,0 |
подбор |
11,0-26,5 | 620-255 | 770 | |||
| 690 | 5,5 |
подбор |
12,3-30,1 | 780-325 | 770 | |||
| 775 | 7,5 |
подбор |
13,9-33,9 | 990-400 | 810 | |||
| 880 | 11,0 |
подбор |
15,8-37,5 |
1250-530 |
840 | |||
| 1050 | 18,5 |
подбор |
18,4-45,3 | 1800-720 | 750 | |||
*При изменении типа двигателя масса может меняться
Габаритные и присоединительные размеры радиального вентилятора ВР 80-75 №10 Исполнение 5
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры радиального вентилятора ВР 80-75 №10 Исполнение 5, зависящие от положения корпуса
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры радиального вентилятора ВР 80-75 №10 Исполнение 5 (спец.), зависящие от положения корпуса
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Акустические характеристики радиального вентилятора ВР 80-75 №10 Исполнение 5
| Значение Lpi в октавных полосах f, Гц | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 615 | 88 | 90 | 86 | 84 | 81 | 76 | 69 | 60 | 86 |
| 685 | 91 | 93 | 89 | 87 | 84 | 79 | 72 | 63 | 89 |
| 770 | 93 | 95 | 91 | 89 | 86 | 81 | 74 | 63 | 91 |
| 865 | 95 | 98 | 94 | 92 | 89 | 84 | 77 | 68 | 94 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Технические характеристики Радиальные вентиляторы ВР 80-75 №8,0 , исполнение 5
| Электродвигатель | Параметры в рабочей зоне | Виброизоляторы | ||||||
|---|---|---|---|---|---|---|---|---|
| Относительный диаметр колеса | Частота вращения, об/мин | Установленная мощность, кВт | Тип электродвигателя |
Производительность, 1000 х м3/ч |
Полное давление, Па | Масса*, кг | Марка | Количество в комплекте |
|
1 |
495 | 0,75 |
подбор |
4,5-11,0 | 253-108 | 318 | ДО-42 | 6 |
| 575 | 1,1 |
подбор |
5,2-12,8 | 245-144 | 320 | |||
| 640 | 1,5 |
подбор |
5,8-14,1 | 430-175 | 320 | |||
| 735 | 2,2 |
подбор |
6,8-16,1 | 550-240 | 333 | |||
| 815 | 3,0 |
подбор |
7,4-18,0 | 690-285 | 340 | |||
| 900 | 4,0 |
подбор |
8,2-20,0 | 830-350 | 357 | |||
| 1000 | 5,5 |
подбор |
9,1-22,1 | 1040-430 | 377 | |||
| 1120 | 7,5 |
подбор |
10,2-25,0 |
1300-530 |
393 | |||
| 1280 | 11,0 |
подбор |
11,7-27,5 | 1630-700 | 437 | |||
*При изменении типа двигателя масса может меняться
Габаритные и присоединительные размеры радиального вентилятора ВР 80-75 №8 Исполнение 5
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры радиального вентилятора ВР 80-75 №8 Исполнение 5, зависящие от положения корпуса
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры радиального вентилятора ВР 80-75 №8 Исполнение 5 (спец.), зависящие от положения корпуса
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Акустические характеристики радиального вентилятора ВР 80-75 №8 Исполнение 5
| Значение Lpi в октавных полосах f, Гц | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 1500 | 90 | 92 | 98 | 95 | 92 | 90 | 83 | 74 | 95 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Технические характеристики Радиальные вентиляторы ВР 80-75 №6,3 , исполнение 5
| Электродвигатель | Параметры в рабочей зоне | Виброизоляторы | ||||||
|---|---|---|---|---|---|---|---|---|
| Относительный диаметр колеса | Частота вращения, об/мин | Установленная мощность, кВт | Тип электродвигателя |
Производительность, 1000 х м3/ч |
Полное давление, Па | Масса*, кг | Марка | Количество в комплекте |
|
1 |
660 | 0,55 |
подбор |
2,9-7,1 | 275-118 | 218 | ДО-41 | 6 |
| 735 | 0,75 |
подбор |
3,25-8,0 | 350-144 | 229 | |||
| 855 | 1,1 |
подбор |
3,75-9,2 | 470-198 | 237 | |||
| 950 | 1,5 |
подбор |
4,25-10,8 | 580-245 | 243 | |||
| 1090 | 2,2 |
подбор |
4,8-12,0 | 780-320 | 250 | |||
| 1215 | 3,0 |
подбор |
5,25-13,0 | 950-400 | 268 | |||
| 1330 | 4,0 |
подбор |
6,0-14,2 | 1180-470 | 264 | |||
| 1670 | 7,5 |
подбор |
7,3-18,0 |
1800-750 |
281 | |||
*При изменении типа двигателя масса может меняться
Габаритные и присоединительные размеры радиального вентилятора ВР 80-75 №6,3 Исполнение 5
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры радиального вентилятора ВР 80-75 №6,3 Исполнение 5, зависящие от положения корпуса
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры радиального вентилятора ВР 80-75 №6,3 Исполнение 5 (спец.), зависящие от положения корпуса
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Технические характеристики Радиальные вентиляторы ВР 80-75 №5,0 , исполнение 1
| Электродвигатель | Параметры в рабочей зоне | Виброизоляторы | ||||||
|---|---|---|---|---|---|---|---|---|
| Относительный диаметр колеса | Частота вращения, об/мин | Установленная мощность, кВт | Тип электродвигателя |
Производительность, 1000 х м3/ч |
Полное давление, Па | Масса*, кг | Марка | Количество в комплекте |
|
0,9 |
960 | 0,55 | 71В6 | 1,95-4,6 | 265-107 | 91 | ДО-40 | 5 |
| 1450 | 1,1 | 80А4 | 2,97-7,0 | 620-245 | 95 | |||
|
0,95 |
960 | 0,55 | 71В6 | 2,7-4,9 | 330-165 | 98 | ||
| 1450 | 1,5 | 80В4 | 4,2-7,3 | 750-375 | 107 | |||
| 1 | 960 | 0,55 | 71В6 | 2,6-3,6 | 370-350 | 93 | ||
| 960 | 0,75 | 80А6 | 2,6-5,1 | 370-195 | 95 | |||
| 1450 | 2,2 | 90L4 | 3,95-7,9 | 860-440 | 107 | |||
|
1,05 |
960 | 0,75 | 80А6 | 3,7-5,9 | 450-207 | 94 | ||
| 1450 | 2,2 | 90L4 | 4,2-6,9 | 1050-800 | 95 | |||
| 1450 | 3,0 | 100S4 | 4,2-8,9 | 1050-470 | 107 | |||
|
1,1 |
960 | 1,1 | 80В6 | 2,95-5,8 | 530-275 | 97 | ||
| 1450 | 3,0 | 100S4 | 4,45-8,8 | 1200-620 | 107 | |||
*При изменении типа двигателя масса может меняться
Габаритные и присоединительные размеры радиального вентилятора ВР 80-75 №5 Исполнение 1
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры радиального вентилятора ВР 80-75 №5 Исполнение 1, зависящие от положения корпуса
.jpg)
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Акустические характеристики радиального вентилятора ВР 80-75 №5 Исполнение 1
| Значение Lpi в октавных полосах f, Гц | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 1000 | 71 | 73 | 81 | 71 | 72 | 70 | 62 | 53 | 78 |
| 1500 | 80 | 84 | 92 | 85 | 83 | 81 | 73 | 64 | 89 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Технические характеристики Радиальные вентиляторы ВР 80-75 №4,0 , исполнение 1
| Электродвигатель | Параметры в рабочей зоне | Виброизоляторы | ||||||
|---|---|---|---|---|---|---|---|---|
| Относительный диаметр колеса | Частота вращения, об/мин | Установленная мощность, кВт | Тип электродвигателя |
Производительность, 1000 х м3/ч |
Полное давление, Па | Масса*, кг | Марка | Количество в комплекте |
|
0,9 |
960 | 0,18 | 63А6 | 1,03-2,4 | 167-68 | 52,1 | ДО-39 | 4 |
| 1450 | 0,55 | 71А4 | 1,55-3,58 | 375-155 | 52 | |||
|
0,95 |
960 | 0,18 | 63А6 | 1,43-2,5 | 205-105 | 51,5 | ||
| 1450 | 0,55 | 71А4 | 2,2-3,75 | 460-240 | 52,5 | |||
| 1 | 960 | 0,25 | 63В6 | 1,25-2,95 | 230-130 | 51,5 | ||
| 1450 | 0,75 | 71В4 | 1,85-4,3 | 520-290 | 54,8 | |||
| 2900 | 5,5 | 100L2 | 3,8-8,8 |
2100-1190 |
72,2 | |||
|
1,05 |
960 | 0,37 | 71А6 | 1,5-3,0 | 280-130 | 51,5 | ||
| 1450 | 1,1 | 80А4 | 2,2-4,5 |
610-300 |
54,8 | |||
| 2900 | 7,5 | 112М2 | 4,3-9,1 | 2500-1250 | 89,9 | |||
|
1,1 |
960 | 0,37 | 71А6 | 1,45-3,1 | 325-175 | 50,1 | ||
| 1450 | 1,1 | 80А4 | 2,2-4,6 | 750-350 | 54,8 | |||
| 2900 | 7,5 | 112М2 | 4,4-9,2 | 2950-1400 | 89,8 | |||
*При изменении типа двигателя масса может меняться
Габаритные и присоединительные размеры радиального вентилятора ВР 80-75 №4 Исполнение 1
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры радиального вентилятора ВР 80-75 №4 Исполнение 1, зависящие от положения корпуса
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Акустические характеристики радиального вентилятора ВР 80-75 №4 Исполнение 1
| Значение Lpi в октавных полосах f, Гц | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 1500 | 66 | 68 | 76 | 69 | 67 | 65 | 57 | 48 | 74 |
| 3000 | 79 | 81 | 84 | 92 | 85 | 83 | 81 | 73 | 92 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Технические характеристики Радиальные вентиляторы ВР 80-75 №3,15 , исполнение 1
| Электродвигатель | Параметры в рабочей зоне | Виброизоляторы | ||||||
|---|---|---|---|---|---|---|---|---|
| Относительный диаметр колеса | Частота вращения, об/мин | Установленная мощность, кВт | Тип электродвигателя |
Производительность, 1000 х м3/ч |
Полное давление, Па | Масса*, кг | Марка | Количество в комплекте |
|
0,9 |
1450 |
0,18 |
56B4 |
0,75 - 1,79 |
230-90 |
29 | ДО-38 | 4 |
| 2900 |
1,1 |
71B2 |
1,44 - 3,5 |
900-360 |
30 | |||
|
0,95 |
1450 | 0,18 | 56B4 |
1,03 - 1,82 |
275-138 |
30 |
||
| 2900 | 1,5 |
80А2 |
2,1 - 3,7 |
1100-550 |
30 |
|||
|
1 |
1450 | 0,25 |
63А4 |
1,0 - 1,95 |
315-163 |
30 |
||
| 2900 | 1,5 |
80А2 |
2,0 - 3,75 |
1250-650 |
34 | |||
|
1,05 |
1450 | 0,37 |
63В4 |
1,08 - 2,25 |
375-178 |
30 |
||
| 2900 | 2,2 |
80B2 |
2,17 - 4,5 |
1500-700 |
40 |
|||
|
1,1 |
1450 | 0,37 |
63В4 |
1,1 - 2,25 |
445-210 |
30 | ||
| 2900 | 2,2 |
80B2 |
2,2 - 4,51 |
1790-820 |
40 | |||
*При изменении типа двигателя масса может меняться
Габаритные и присоединительные размеры радиального вентилятора ВР 80-75 №3,15 Исполнение 1
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры радиального вентилятора ВР 80-75 № 3,15 Исполнение 1, зависящие от положения корпуса
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Акустические характеристики радиального вентилятора ВР 80-75 № 3,15 Исполнение 1
| Значение Lpi в октавных полосах f, Гц | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 1500 | 66 | 68 | 76 | 69 | 67 | 65 | 57 | 48 | 74 |
| 3000 | 79 | 81 | 84 | 92 | 85 | 83 | 81 | 73 | 92 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице. На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Чтобы приобрести понравившийся товар, необходимо его заказать. Есть несколько сценариев того, как это можно сделать.
- Выбрать понравившийся товар и нажать кнопку «Заказать». При оформлении заказа заполнить форму. Вписать информацию в поля: ФИО, телефон и e-mail. Затем вам перезвонит менеджер, чтобы подтвердить ваше согласие на совершение покупки.
- Выбрать понравившийся товар и нажать кнопку «В корзину». Затем перейти в корзину и нажать «Оформить заказ». Далее заполнить форму с контактными данными и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
Оплата
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь денежными средствами, получаете товар и чек.
- Безналичный расчет. Принимаем карты Visa и MasterCard. Доступен при курьерской доставке.
Доставка
Можем доставить ваш заказ собственными ресурсами. Либо через варианты доставки:
- Доставка транспортной компанией. Специалист предложит выбрать удобное время доставки и уточнит адрес.
- Самовывоз со склада. Для получения заказа обратитесь к сотруднику в зоне выдачи и назовите номер.
